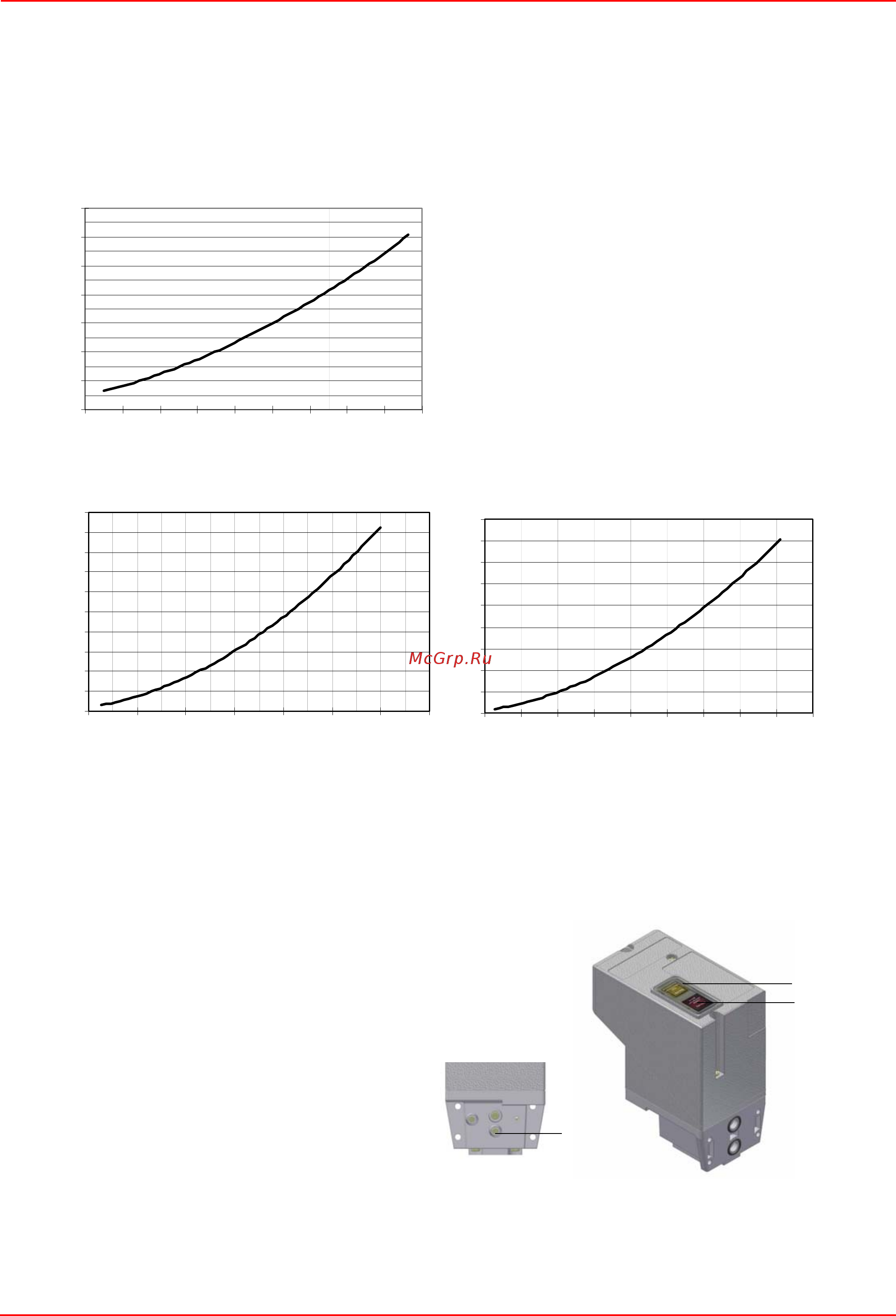

![CIB Unigas Tecnopress HP60 MG.PR.S.RU.VS.0.65 [26/75] Блок контроля герметичности vps504](/views2/1433446/page26/bg1a.png)
C.I.B. UNIGAS - M039166ND
26
снять значение давления газа на голове сгорания. На основании дифференциального давления, снятого таким образом,
можно вычислить значение максимального расхода газа, используя при этом графики кривых соотношения “давление-расход”
в голове сгорания, которые Вы найдете в следующем параграфе. Имея значение давления газа в голове сгорания
(указывается на ординате), можно определить значение расхода
в топке в Стм3/час ( указывается на абсциссе). Полученные
данные должны использоваться для регулирования расхода газа.
ПРИМЕЧАНИЕ: КРИВЫЕ “ДАВЛЕНИЕ – РАСХОД ГАЗА” ОРИЕНТИРОВОЧНЫ; ДЛЯ ПРАВИЛЬНОЙ РЕГУЛИРОВКИ
РАСХОДА ГАЗА ОБРАТИТЬСЯ К ПОКАЗАНИЯМ СЧЁТЧИКА.
Кривые соотношения “давление в голове сгорания - расход газа”
Газовый фильтр
Газовые фильтры удерживают частички пыли, поступаемые вместе с газом, и защищают от быстрого загрязнения такие
компоненты, как горелки, счетчики, регуляторы. Фильтр обычно располагается перед всеми регулирующими и отсечными
органами.
ДАВЛЕНИЕ ГАЗА В ГОЛОВЕ
СГОРАНИЯ, мбар
HP60 VS
РАСХОД ГАЗА Стм
3
/час
ДАВЛЕНИЕ ГАЗА В ГОЛОВЕ
СГОРАНИЯ, мбар
HP72VS
РАСХОД ГАЗА Стм
3
/час
HP73 VS
РАСХОД ГАЗА Стм
3
/час
Блок контроля герметичности VPS504
Данный блок контролирует герметичность отсечных
газовых клапанов.
Проверка осуществляется, как только термостат котла
подаёт сигнал, разрешающий пуск горелки. При помощи
внутреннего мембранного насоса в испытательном
контуре создаётся давление на 20 мбар выше давления
подачи газа.Для проведения проверки подсоедините
манометр к штуцеру для отбора давления PA. Если
проверка завершилась положительно, через несколько
секунд зажигается жёлтая лампочка LC.
В
противном случае загорается красная лампочка LB,
сигнализирующая состояние блокировки. Чтобы
перезапустить горелку, необходимо деблокировать блок
управления нажатием на эту кнопку.
Рис. 18
0
4
8
12
16
20
24
28
30 40 50 60 70 80 90 100 110 120
0
1
2
3
4
5
6
7
8
9
10
25 50 75 100 125 150 175 200
0
2
4
6
8
10
12
14
16
18
25 50 75 100 125 150 175 200 225 250
LC
LB
PA
