C.I.B. UNIGAS - M039166ND
41
Реле максимального давления жидкого топлива: настройка
Реле максимального давления на линии обратного хода жидкого топлива служит для того, чтобы давление не превышало
установленного значения.
Оно настраивается на значение, которое не должно превышать максимально допустимое давление на линии обратного хода.
Это значение дается в технических характеристиках.Заводская настройка этого реле равна 4 барам.
Кроме того, в связи с тем,
что изменение давления на линии обратного хода влияет на параметры горения, реле
максимального давления настраивается на значение, которое выше, скажем, например на 20% давления, настроенного в
обратной линии во время наладки горелки. Однако правильным будет настроить реле таким образом, чтобы параметры
уходящих дымовых газов не выходили за пределы допустимых норм при достижении уставок
на реле давления. Такой
контроль надо выполнять во всем диапазоне работы горелки. Если обнаружатся неприемлемые значения, снизить до 15%
значение повышенного давления относительно рабочего и повторить все вышеописанные операции.
Реле минимального давления жидкого топлива - настройка (там, где оно присутствует)
Реле минимального давления на линии подачи жидкого топлива требуется для того, чтобы давление не опускалось ниже
установленного значения. Рекомендуется настройка на значение на 10% ниже величины давления на форсунке.

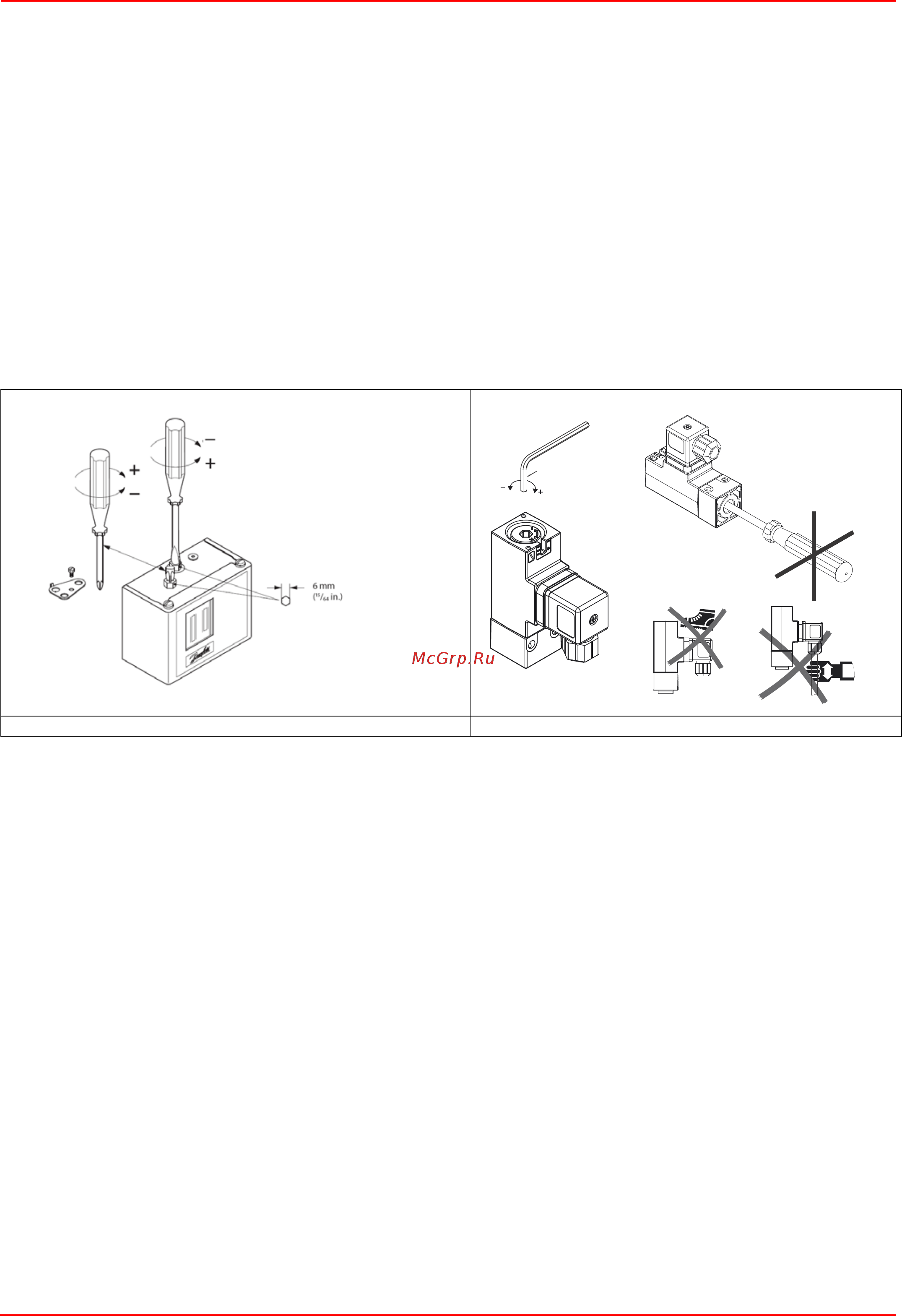

Реле давления жидкого топлива - регулировка
Регулировка выполняется согласно нижеследующих инструкций, в зависимости от установленного реле давления.
Danfoss KP.. Trafag Picostat 9B4..
A
B
A - Значение аварийного
давления
B - Дифференциал
Примечание: Снять блокировочную (C) пластину перед началом
регулировки
C
HEX6
HEX6
