случае необходимости, отрегулировать давление питания (см. соответствующий параграф) следующим образом:

установить манометр в положение, указанное на Рис. 25, воздействовать на регулировочный винт VR насоса (см. Рис. 24)

до получения на форсунке давления в 20 бар (форсунки Monarch - см. график на Рис. 18);

10 для получения максимального расхода жидкого топлива регулировать давление (считывая значения на манометре PG),

не изменяя

при этом, уже отрегулированный, во время настройки работы на газе, расход воздуха (см. предыдущий

параграф): все время проверяя параметры продуктов сгорания, воздействовать на винт варьируемого сектора,

соответствующий жидкому топливу SV2 (см. Рис. 26), но по достижении положения большого пламени.

11 Для того, чтобы отрегулировать по точкам варьируемый сектор и создать профиль стальной

пластинки, перевести

микровыключатель “малого пламени на жидком топливе” чуть-чуть ниже значения максимальной мощности (90°).

12 Установить термостат ТАВ на минимальную мощность с тем, чтобы сервопривод сработал на закрытие;

13 Смещать кулачок “малое пламя на жидком топливе” в сторону минимальной мощности, с тем, чтобы сервопривод начал

закрываться, до тех пор, пока два подшипничка не

совместятся с регулировочным винтом, относящимся к самой низкой

точке: закручивать винт V2 для увеличения расхода, откручивать - для уменьшения, с целью получения значения

давления, как на графике на Рис.28, на основании требуемого расхода.

14 Вновь сместить кулачок “малое пламя на жидком топливе” в сторону минимальной мощности, до следующего винта и

повторить все, что

описано в предыдущем пункте, продолжать до тех пор, пока не получите желаемое значение

минимальной мощности (малое пламя).

15 Положение кулачка в режиме малого пламени никогда не должно совпадать с положением кулачка при розжиге горелки и

по этой причине кулачок “малое пламя на жидком топливе” должен быть настроен хотя бы на 20-30° больше значения

кулачка при розжиге.

16 Установить "кулачок предварительного ограничения" на 5° больше значения того кулачка малого пламени, которое имеет

большее значение (кулачок III или IV).

17 Вновь установить на место крышку сервопривода и электрощита.

Отключить и вновь включить горелку. Если расход жидкого топлива требует дополнительной регулировки, повторить

предыдущие пункты настройки.

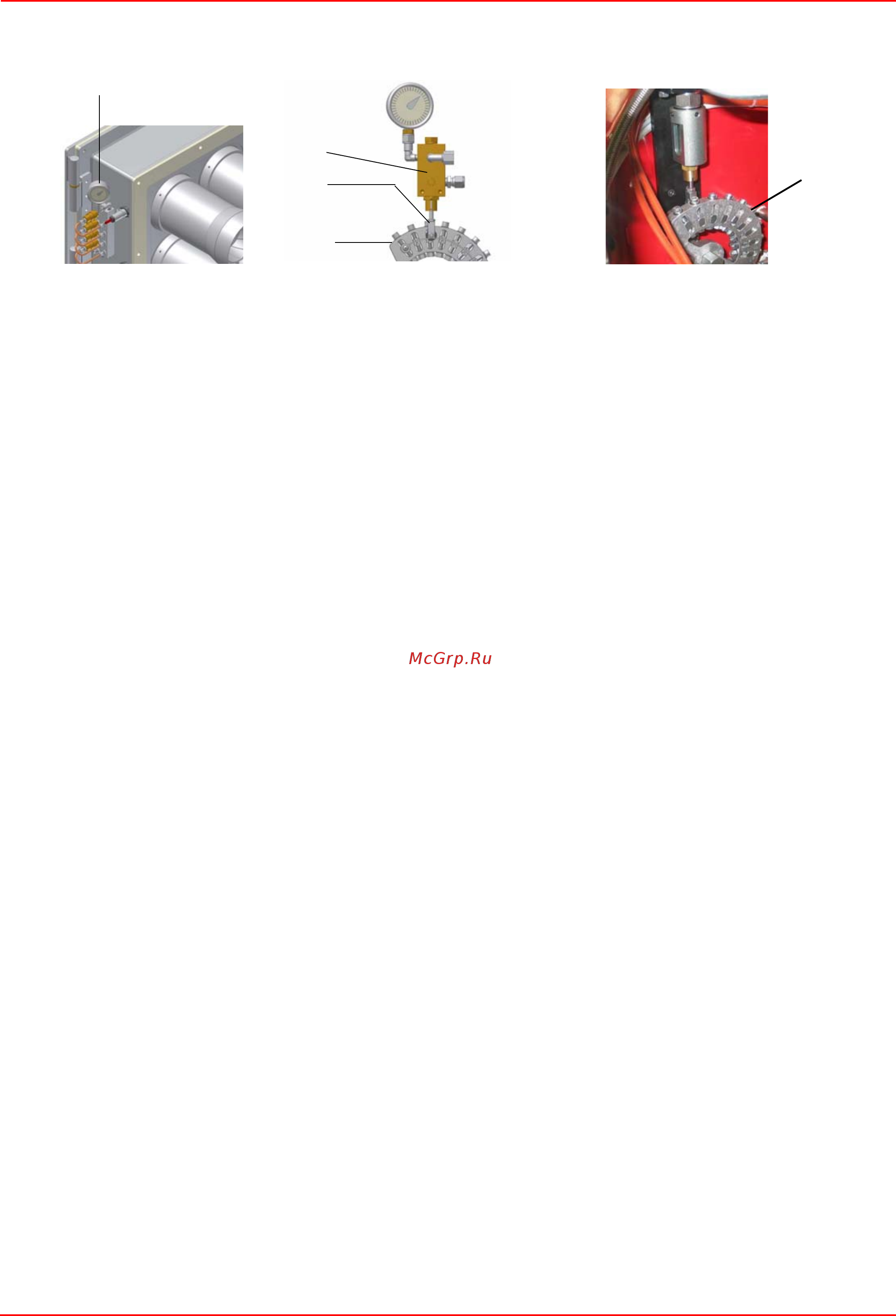

Рис. 25 Рис. 26

Рис. 27

Штуцер для манометра

SV2
