C.I.B. UNIGAS - M039166ND
36

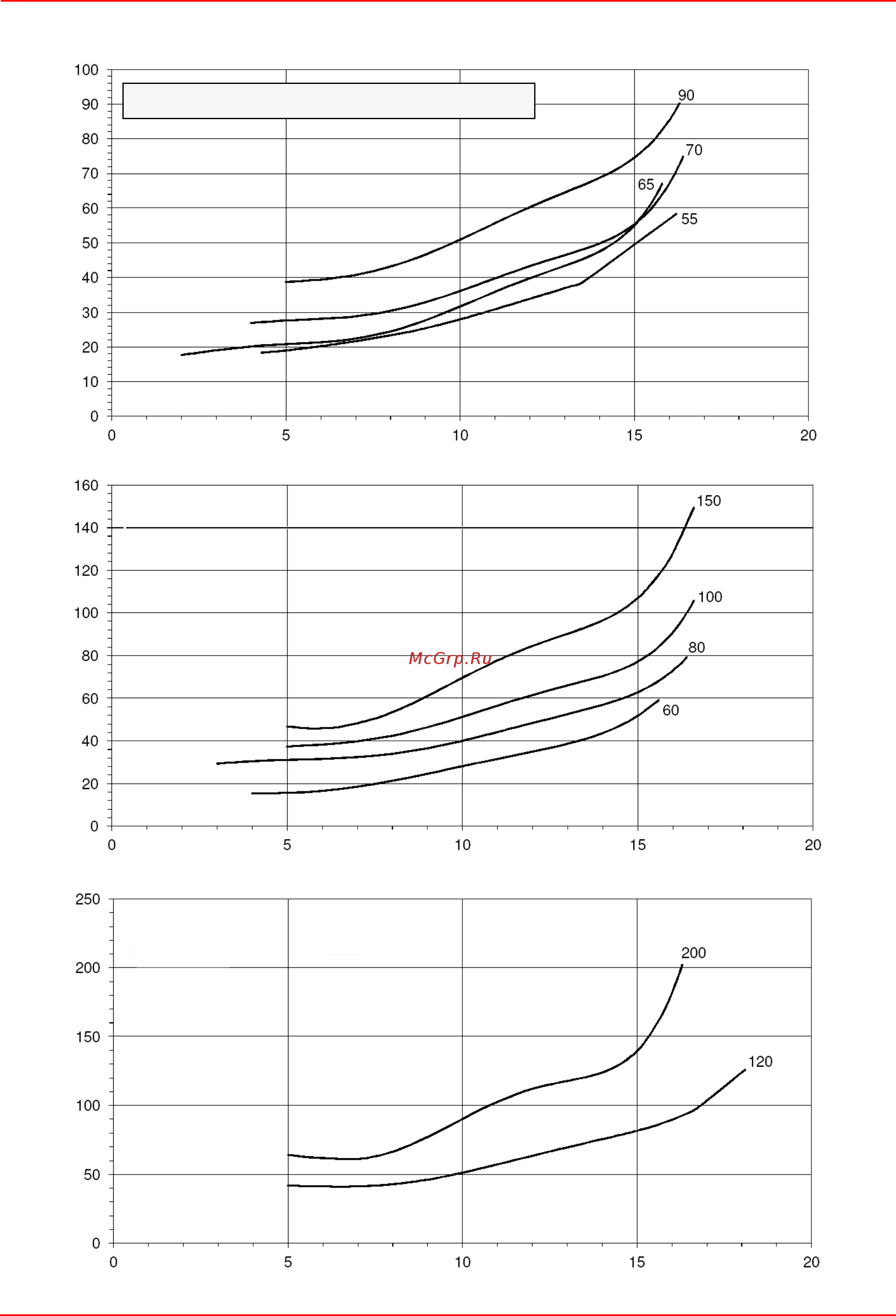

FLUIDICS KW3...45°
ДАВЛЕНИЕ ТОПЛИВА НА ФОРСУНКЕ = 20 бар. ВЯЗКОСТЬ ТОПЛИВА НА ФОРСУНКЕ = 5 cСт
давление обратного хода (бар)
Расход кг/час Расход кг/час Расход кг/час
давление обратного хода (бар)
давление обратного хода (бар)
Номинальный размер форсунки указан на конце кривой.
