Снятие головы сгорания
Для того, чтобы снять группу головы сгорания, необходимо действовать следующим образом:
z Снять крышку C.
z Отсоединить кабели и шланги;
z Вынуть из гнезда фотоэлементы FT;
z Установить группу головы сгорания в положение МАКС;
z Открутить резьбовой штифт AR до половины его хода;
z Толкать вперед блок головы, пока он не отсоединится от коллектора
z Полностью открутить резьбовой штифт AR
z Открутить крепежные винты шарнирной навески В и открыть ее, как на рисунке
z Вынуть группу сопел D
z Для того, чтобы снять каждую голову сгорания, открутить крепежные винты, находящиеся на опоре голов;
z Почистить головы сгорания, выполняя операция в обратном порядке и выдерживая, где необходимо, указанные размеры.

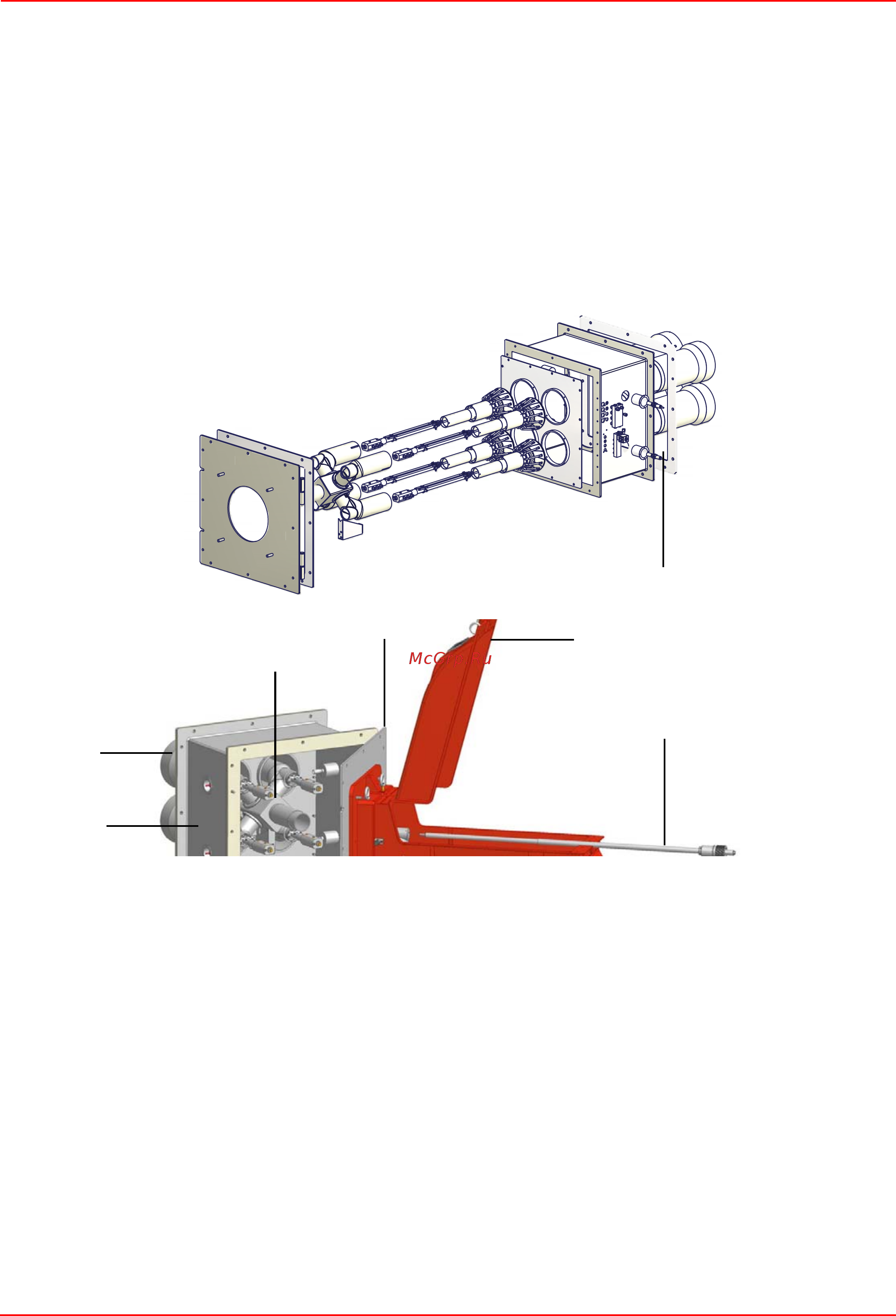

Рис. 35
Рис. 36
AR. Резьбовой шток
B. ДЕРЖАТЕЛЬ ШАРНИРА
CA. ВОЗДУШНЫЙ КОРОБ
D. СОПЛО СТАНДАРТНОЕ
FT. ФОТОЭЛЕМЕНТ
GT. ГРУППА ГОЛОВЫ СГОРАНИЯ
FT
AR
C
B
D
GT
CA
