Принцип работы
При подаче напряжения на автомат контроля пламени он сразу готов
к работе. При наличии пламени образуется сигнал постоянного тока,
замыкается реле. Контакты данного реле, в зависимости от случая
применения, могут использоваться для выполнения задач

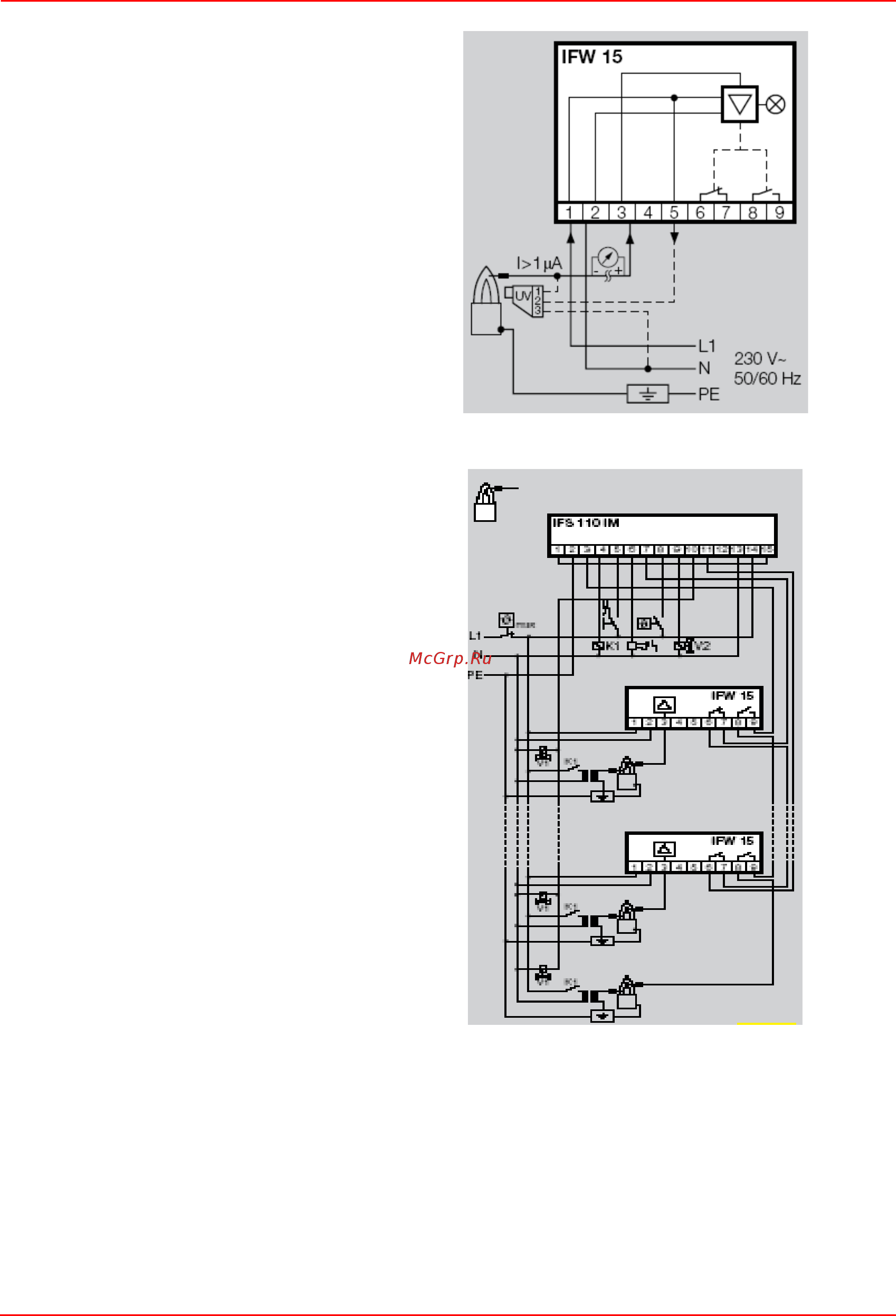

управления. Принцип контроля пламени нескольких горелок (Рис. 2)
заключается в совместном управлении горелками. Для
осуществления процесса управления используется
автомат
управления горелками (IFS 110 IM), который также производит
контроль первой горелки (только при ионизационном контроле).
Контроль остальных горелок осуществляется соответствующим
автоматом контроля пламени IFW 15.(Рис. 1)
Если гаснет пламя, то прерывается подача сигнала наличия
пламени на автомат управления горелками и осуществляется
аварийное отключение. Это также происходит при установлении
наличия источника внешнего света до розжига.
Технические характеристики
Напряжения питания:
IFW 15: 220/240 В~ 15/+10%, 50/60 Гц
для заземлённых сетей IFW 15T:
110/120 В~ 15/+10%, 50/60 Гц или
220/240 В~ 15/+10%, 50/60 Гц для за или незаземлённых сетей
Потребляемая мощность: 12 ВА
Напряжение на выходе для ионизационного электрода: 230 В~
Ток ионизации: > 1µA
Выходной сигнал: потенциально свободные контакты (1 нормально
замкнутый, 1 нормально разомкнутый)
Контактная нагрузка: макс. 2A
Контактные клеммы: 2 x 1,5 мм
2
Индикация наличия сигнала пламени: лампочка на приборе
Рабочая температура: от 20 до +60°C
Монтажное положение: произвольно
Вес: 370 г
Исполнение: корпус из ударопрочной пластмассы.
Верхняя часть с каскадным усилителем и зелёной лампочкой (A) для
индикации наличия сигнала пламени.
Штекерный цоколь с контактными клеммами, шиной заземления.
Имеются 5 подготовленных отверстий для кабельных вводов
Pg 9 (B)
Замечания по проектированию
Контроль нескольких горелок
: с одним автоматом управления
горелками можно использовать не более 5 автоматов контроля
пламени, чтобы в течение времени безопасности (3 с, 5 с или 10 с)
автомата управления горелками смогли разжечься все горелки.
Слишком длинный газопровод может привести к запаздыванию
розжига горелки и отключению всей установки.
Поэтому запальные газовые вентили устанавливать прямо на
горелках. Нагрузка автоматов управления
горелками на каждый
выход: 1А, суммарная нагрузка: 2А. При большем токе исполь зовать
размыкающие реле.
Ионизационный провод:
макс. 50 м. удаление от сетевых кабелей и источников вредного
излучения, не допускать внешнего электрического воздействия.
Несколько проводов подачи сигнала пламени могут прокладываться
в пластмассовой (не металлической) трубе. Использовать
высоковольтный неэкранированный кабель.
Рис. 1
Рис. 2
