C.I.B. UNIGAS - M039166ND
29
13 Для того, чтобы отрегулировать по точкам варьируемый сектор, перевести микровыключатель малого пламени (кулачок
III) слегка ниже значения максимальной мощности (90°).
14 Установить термостат ТАВ на минимальную мощность с тем, чтобы сервопривод сработал на закрытие;
15 Смещать кулачок3 в сторону минимальной мощности, с тем, чтобы сервопривод начал закрываться, до тех пор, пока два
подшипничка не
совместятся с регулировочным винтом, относящимся к самой низкой точке: закручивать винт V1 для
увеличения расхода, откручивать - для уменьшения.
16 Вновь сместить кулачок III в сторону минимальной мощности, повторить все до следующего винта и повторять эти
операции, описанные в предыдущем пункте, до тех пор, пока не получите желаемое значение минимальной мощности
горелки (малое пламя).
17 Положение кулачка в режиме малого пламени никогда не должно совпадать с положением кулачка при розжиге горелки и
по этой причине кулачок III должен быть настроен хотя бы на 20-30° больше значения кулачка при розжиге.
18 Теперь можно перейти к регулировке реле давления (см. следующий параграф).
Регулировка реле давления
Регулировка реле давления воздуха
Регулировка реле давления воздуха выполняется следующим образом:
z Снимите прозрачную пластиковую крышку.
z После выполнения регулировки расхода воздуха и газа включите горелку и на фазе предварительной продувки медленно
поворачивайте регулировочное кольцо VR по часовой стрелке до тех пор, пока не сработает аварийная блокировка горелки.
z Считать на шкале значение давления и уменьшить его на 15%.
z Повторите цикл запуска горелки, проверяя, что она правильно функционирует.
z Установите на место прозрачную крышку реле давления.
Регулировка реле минимального давления газа
Для калибровки реле давления газа выполните следующие операции:
z Убедиться в том, что фильтр чистый
z Снимите крышку из прозрачного пластика.
z При работающей горелке на максимальной мощности, измерьте давление на штуцере отбора давления реле
минимального давления газа.
z Медленно закрывайте ручной отсекающий кран, находящийся перед реле давления (см. график монтажа газовых рамп),
вплоть до снижения давления на 50% от значения считанного ранее. Убедитесь, что значение СО в уходящих газах не
увеличилось: если значение СО выше нормативных значений, открывайте медленно отсекающий клапан, пока значение
не снизится до вышеуказанного значения.
z Убедитесь, что горелка работает нормально.
z Вращайте регулировочное кольцо реле давления по часовой стрелке (для увеличения давления), вплоть до отключения
горелки.

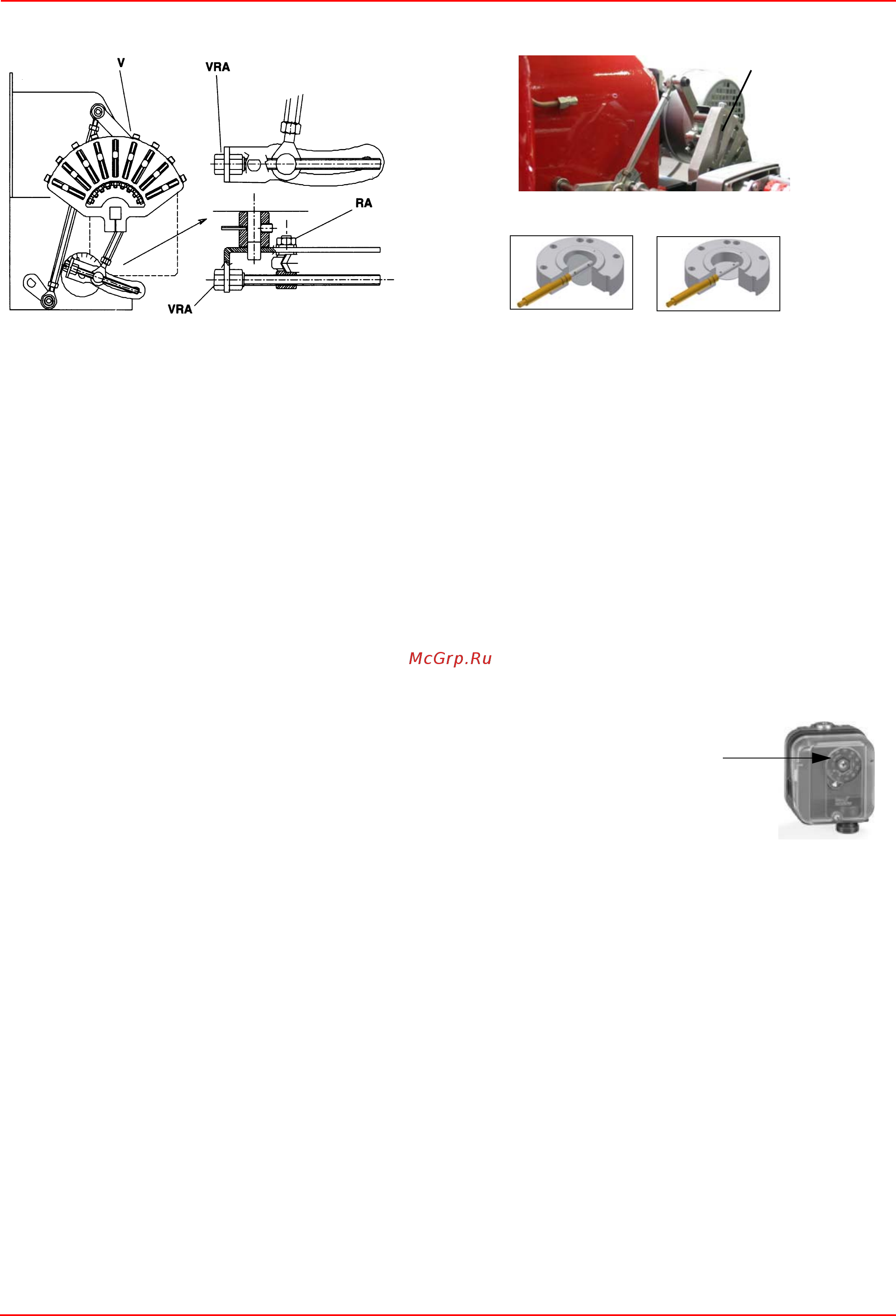

Рис. 19
Рис. 20
Рис. 21
Функцией реле давления воздуха является создание безопасности работы электронного блока
(блокировка), если давление воздуха не будет соответствовать предусмотренному значению. В
случае блокировки, необходимо разблокировать горелку при помощи кнопки разблокировки
электронного блока, имеющейся на контрольной
панели горелки.
Реле давления газа контролируют давление, чтобы препятствовать работе горелки в тех
случаях, когда значение давления не будет соответствовать дозволенному диапазону давления.
SV1
Дроссельный клапан открыт Дроссельный клапан закрыт
VR
