C.I.B. UNIGAS - M039166ND

МУЛЬТИБЛОК DUNGS MB-DLE 415..420

Монтаж

1.Расслабить винты А и В, но не снимать их (Рис. 3 и Рис. 4)

2. Отвинтить винты C и D (Рис. 3 и Рис. 4)

3. Установить Мультиблок между резьбовыми фланцами (Рис. 5)

4. После монтажа проверить проверить герметичность и работу.

Газовые клапаныSiemens VGD20.. и VGD40.. - Вариант с SKP2.. (встроенным стабилизатором

давления)

Монтаж

z Для монтажа двойного газового клапана VGD..., требуются 2 фланца (для мод. VGD20..фланцы имеют резьбу);

z во избежание попадания посторонних тел в клапан, в первую очередь установить фланцы;

z на трубопроводе, почистить установленные компоненты и затем смонтировать клапан;

z направление потока газа должно следовать указанию стрелки, изображенной на корпусе клапана;

z убедиться в том, что болты на фланцах тщательно затянуты;

z проверить на герметичность подсоединения всех компонентов;

z убедиться, что О-образные прокладки правильно расположены между фланцами и клапаном (только для VGD20...)

z убедиться, что прокладки правильно расположены между фланцами (только для VGD40...)

z Подсоединить трубку для отбора давления газа (на рисунке ТР

трубка поставляется раздельно с наружным диаметром 8

мм

)

) к соответствующим соединительным деталям, расположенным на газопроводе, после газовых клапанов: давление

газа должно отбираться на расстоянии равном примерно 5 номинальным диаметрам трубопровода.

Оставьте открытым отверстие для выбросов в атмосферу (SA на рисунке). Если установленная пружина не соответствует

требованиям регулировки, обратитесь в наши сервисные центры, чтобы вам отправили подходящую пружину.

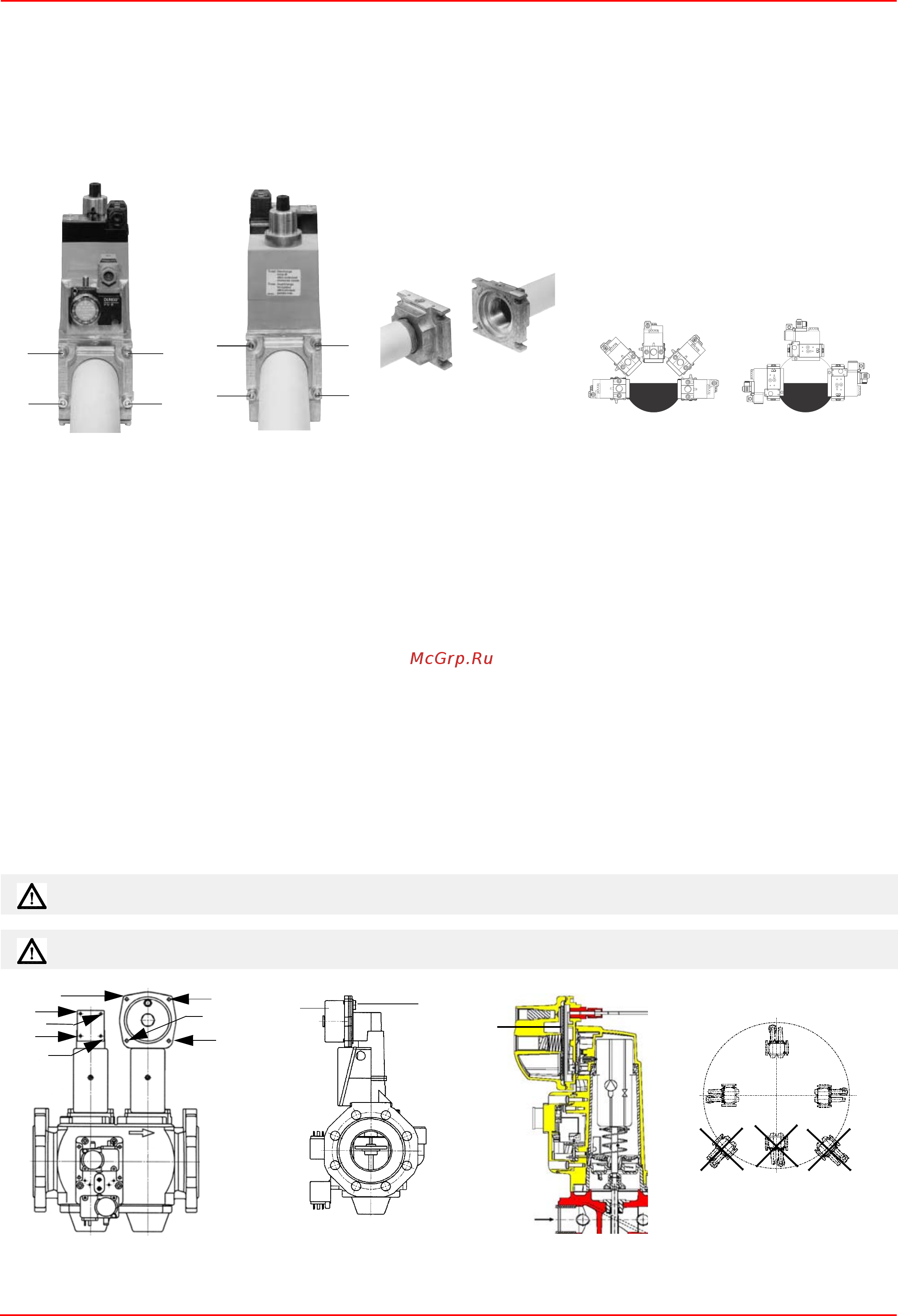

Рис. 3 Рис. 4 Рис. 5 Рис. 6

ВНИМАНИЕ: диафрагма D исполнительного механизма SKP2 должна находиться в вертикальном

положении (Рис. 9).

ВНИМАНИЕ: снятие 4 винтов BS ведёт к выходу из строя регулятора!

Рис. 7

Рис. 8 Рис. 9

ПОЗИЦИИ ПРИ МОНТАЖЕ SIE-

MENS VGD..

Рис. 10

ПОЗИЦИИ ПРИ МОНТАЖЕ

SKP1. SKP2.

7631z05/0101
