CIB Unigas Tecnopress HP60 MG.PR.S.RU.VS.0.65 [15/75] Монтаж горелки на котле

C.I.B. UNIGAS - M039166ND

Монтаж горелки на котле

Для того, чтобы установить горелку на котел, действовать следующим образом:

1). вставить, в соответствии с амбразурой на передней стенке котла крепежные винты, согласно шаблона, описанного в

параграфе “Габаритные размеры”

2). установить прокладку на фланце горелки

3). установить горелку на котел

4). закрепить ее с помощью гаек к крепежным винтам котла, согласно схеме на Рис

. 1.

5). По завершении монтажа горелки на котёл, позаботьтесь о том, чтобы пространство между соплом горелки и огнеупорным

краем отверстия котла было герметически закрыто специальным изолирующим материалом (валик из жаропрочного волокна

или огнеупорного цемента).

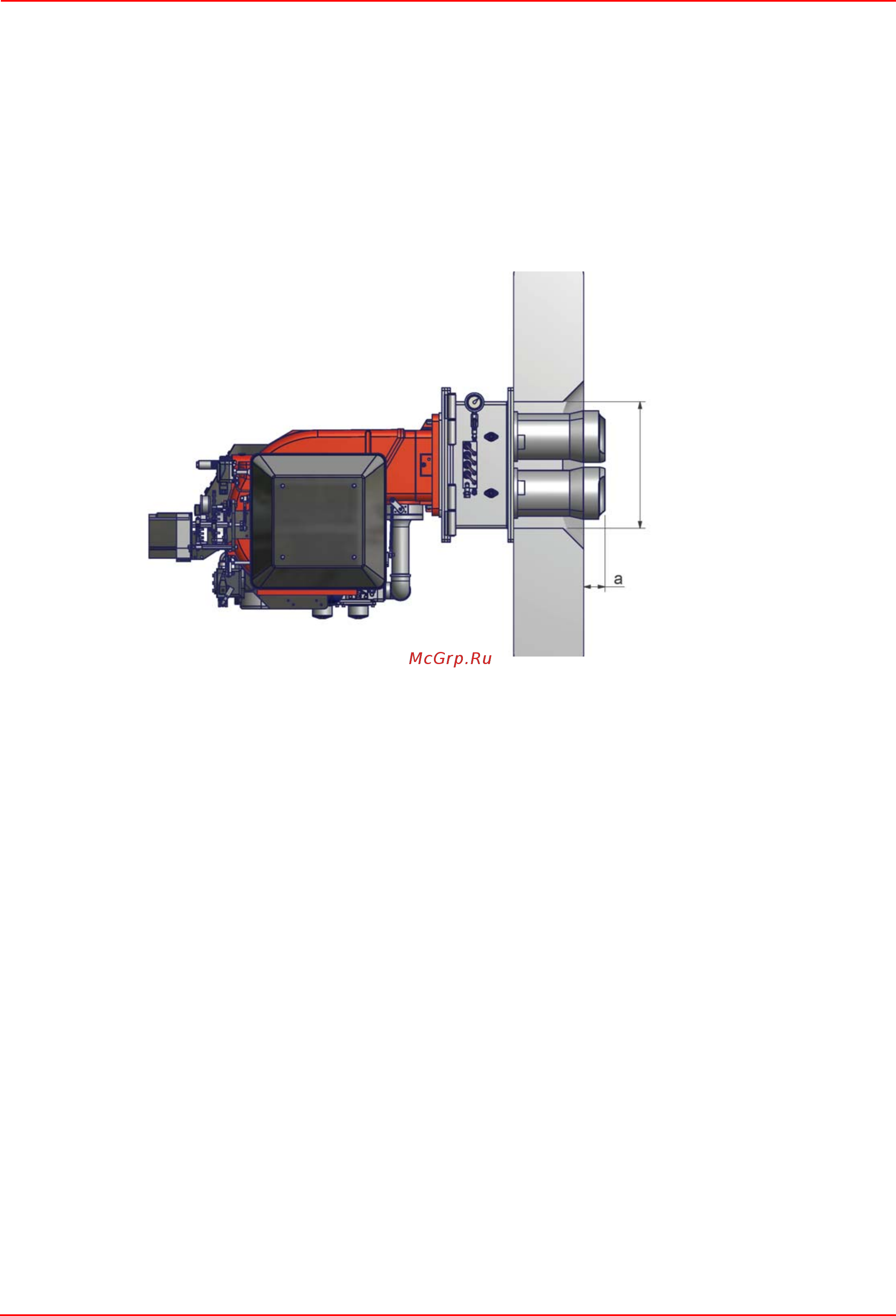

Рис. 1

a = 0 - 50 мм
