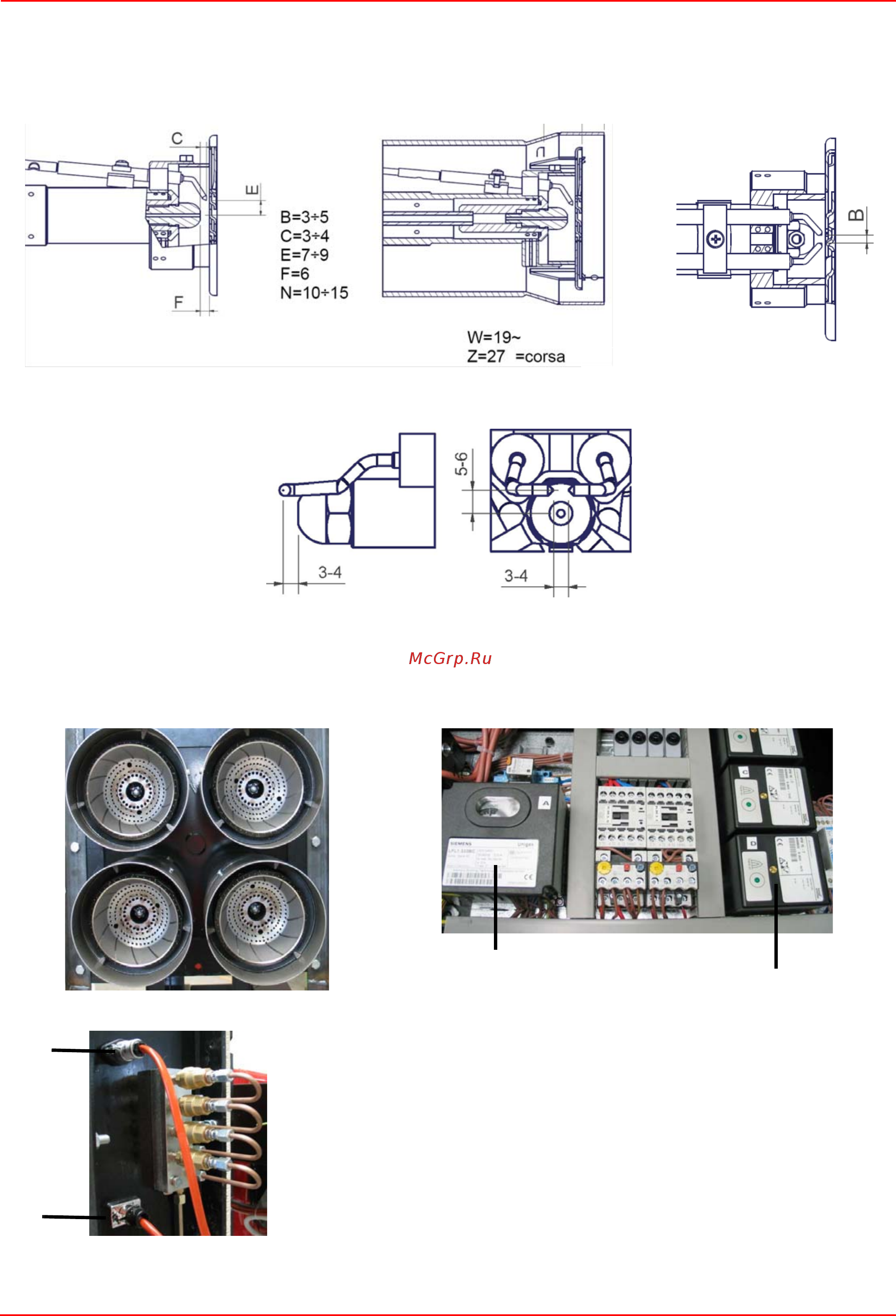

Регулировка положения электродов

ПРИМЕЧАНИЕ: Проверка запального и контрольного электродов выполняется после демонтажа головы сгорания.

Размеры в мм.

Соответствие между головами сгорания и электронными блоками контроля пламени

Голова сгорания состоит из четырех голов: одна из них оснащена фотоэлементом Siemens QRA, подсоединенным к

электронному блоку контроля пламени Siemens LFL (Рис. 38-A), в то время, как три оставшиеся головы оснащены

фотоэлементами модели Krom-Schroeder UVS5, подсоединенными к улавливателям пламени Krom-Schroeder IFW15 (Рис. 38-

B,C,D)

HP60..VS

HP72..VS - HP3A..VS

Рис. 37

Рис. 38

Рис. 39

ход

(A) SIEMENS LFL..

(B) (C) (D)

KROM-SCHROEDER IFW15

QRA..

UVS..
