Сборка газовой рампы

Чтобы собрать газовую рампу, необходимо действовать следующим образом

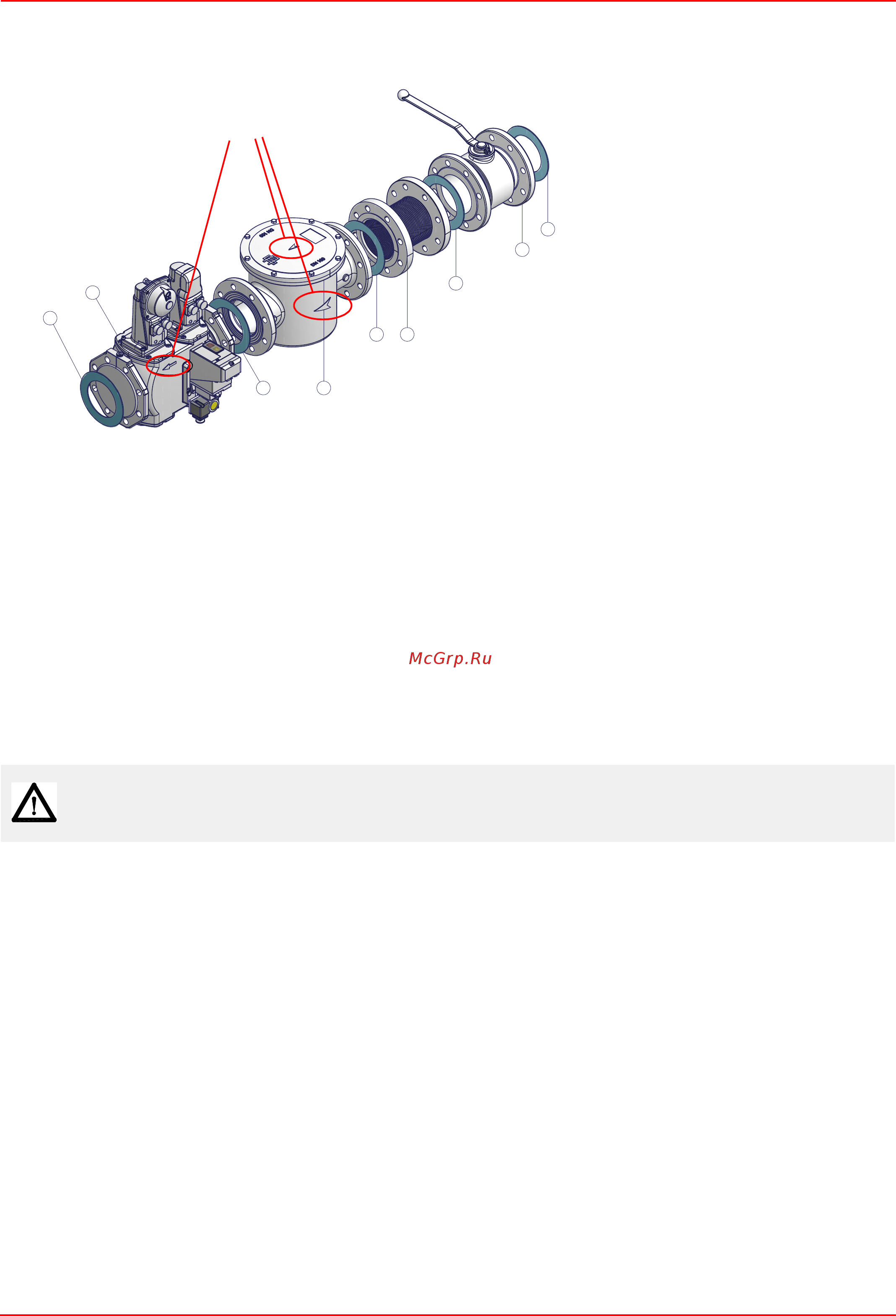

Рис. 2 - Пример газовой рампы

Для того, чтобы смонтировать газовую рампу, действовать следующим образом:

1-а) при резьбовых соединениях: использовать соответствующую оснастку, подходящую для применяемого типа газа,

1 - б) при фланцевых соединениях: между соседними компонентами устанавливать прокладку (1A..1E - Рис. 2), совместимую

с используемым газом,

2) закрепить все компоненты винтами

, следуя данным схемам и соблюдая нужное направление при монтаже каждого

элемента.

ПРИМЕЧАНИЕ: Антивибрационная муфта, ручной отсечной газовый кран и прокладки - не входят в стандартную поставку.

ВНИМАНИЕ: после монтажа газовой рампы согласно схеме на Рис. 2, необходимо провести тестирование на герметичность

газового контура, согласно требований действующих нормативов.

Ниже приводятся процедуры монтажа клапанных групп

, используемых на разных рампах.

- рампы резьбовые с Multibloc Dungs MB-DLE или Siemens VGD20..

- рампы фланцевые с Siemens VGD40..

ВНИМАНИЕ: рекомендуется устанавливать фильтр и газовые клапаны таким образом, чтобы во

время техобслуживания и чистки фильтров (как тех, которые не входят в клапанную группу, так и

тех, которые находятся внутри клапанной группы) посторонние материалы не попали внутрь

клапанов (см. главу "Техобслуживание").

21D

Обозначение

1A..1E Прокладка

2 Фильтр газовый

3 Группа газового клапана

4 Антивибрационная муфта

5 Ручной кран для отсечения газа

стрелки “направление” длямонтажа
