C.I.B. UNIGAS - M039166ND

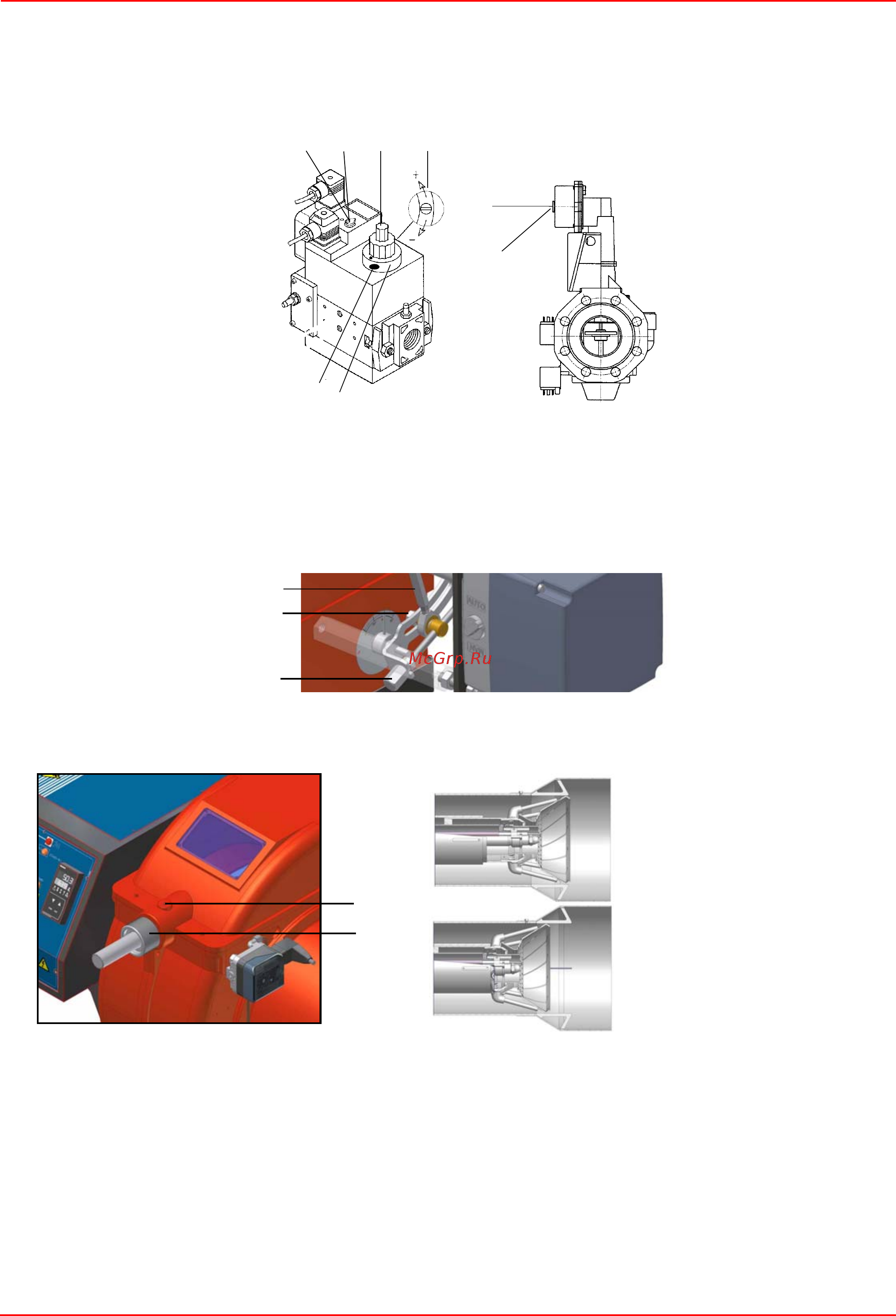

помощи винта VS, расположенного под крышкой C: при ввинчивании давление увеличивается, при отвинчивании -

уменьшается.

- клапаны Siemens VGD: для увеличения или уменьшения давления, а следовательно расхода газа, воздействовать с

помощью отвертки на регулировочный винт VR, после снятия крышки Т; при закручивании расход увеличивается, при

раскручивании - уменьшается (см. рисунок).

10 Для того, чтобы отрегулировать расход воздуха в

режиме большого пламени, расслабить гайку RA и вращать винт VRA до

тех пор, пока не получите желаемый расход воздуха: при смещении болта TR по направлению к оси заслонки - заслонка

открывается и расход воздуха увеличивается, смещая его от заслонки - заслонка закрывается и расход уменьшается.

ВНИМАНИЕ! По завершении операций убедитесь, что не забыли затянуть блокировочную гайку RA. Не меняйте положения

болтов воздушной заслонки.

11 Регулировать положение головы сгорания только в случае необходимости: для работы на сниженной мощности

расслабить винт VB и постепенно сдвигать голову сгорания в сторону положения “MIN”, вращая по часовой стрелке

регулировочное кольцо VRT. Заблокировать винт VB при завершении регулировки..

ВНИМАНИЕ! Если меняется положение головы сгорания,

необходимо повторить все операции по настройке воздуха и

газа, описанные в предыдущих пунктах.

12 После регулировки расхода воздуха и газа при работе на максимальной мощности, перейти к регулировке промежуточных

мощностей по каждой точке варьируемого сектора (сторона газа) SV1, дойдя до точки минимальной мощности.

Siemens VGD..

T(VR)

VSB

Dungs Multibloc MB-DLE

VRA

VRT

Положением головы “MAX” (макс.)

Положение головы “MIN” (мин.)
