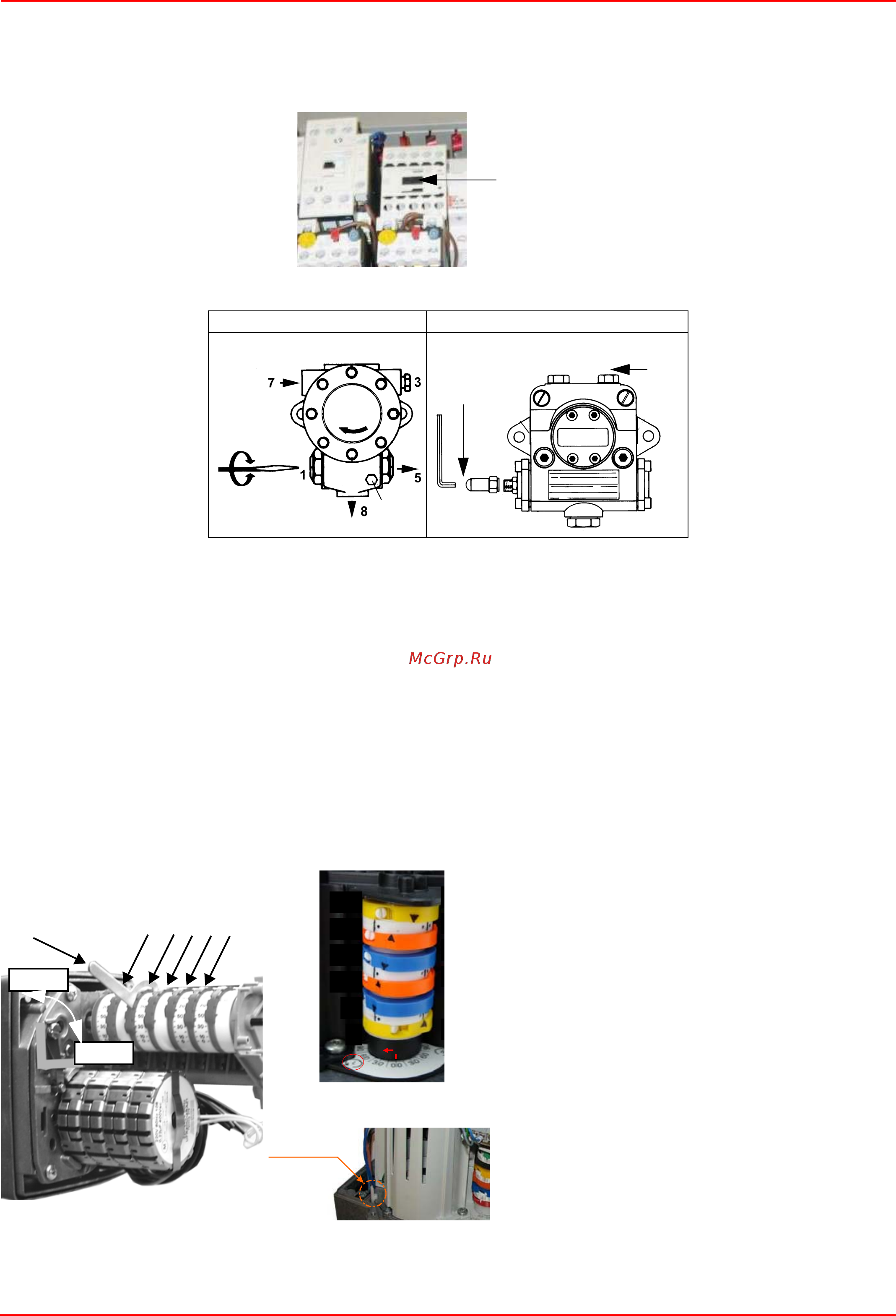

C.I.B. UNIGAS - M039166ND
39
1 После настройки горелки для работы на газе отключить горелку и выбрать работу на жидком топливе (OIL) с помощью
селекторного переключателя СМ (имеющегося на контрольной панели горелки - на стр 34).
2 при открытом электрощите, ввести в действие насос, воздействуя напрямую отверткой на соответствующий контактор СР
(см. рисунок): проверить направление вращения двигателя насоса и держать
отвертку в нажатом состоянии в течение
нескольких секунд, пока не заполнится контур жидкого топлива;
3 выпустить воздух со штуцера (М) манометра насоса (Рис. 24), расслабив слегка заглушку, но не снимая ее; затем
отпустить контактор;
Рис. 24
4 Прежде, чем включать горелку, с целью выхода в режим большого пламени в условиях полной безопасности, установить
микровыключатель
большого пламени сервопривода в соответствие с кулачком малого пламени (с тем, чтобы горелка
работала на минимальной мощности).
5 зарегистрировать заданное значение большого пламени при регулировке горелки на газе (см. предшествующие парагр.);
6 запустить горелку с помощью ряда термостатов; подождать пока завершится фаза предварительной продувки и
запустится горелка;
7 вывести горелку в режим большого
пламени, с помощью термостата ТАВ (термостат большого/малого пламени - см.
"Электрические Схемы"), по модулирующим горелкам обратиться к соответствующему параграфу.
8 Затем, постепенно сдвигать микровыключатель большого пламени в сторону наращивания мощности до тех пор, пока он
не достигнет положения большого пламени, на которое была отрегулирована горелка при работе на газе, при этом
все
время проверяя значения выбросов продуктов сгорания и , при необходимости, регулируя давление мазутного топлива
(см. следующий пункт).
9 Давление питания форсунки уже отрегулировано заранее на заводе-изготовителе и не должно изменяться. Только в
Suntec E Suntec TA.
Siemens SQM10
Siemens SQM40
Описание кулачков сервопривода
I Большое пламя
II Пауза и Розжиг
III Малое пламя при работе на газе
IV Малое пламя при работе на жидком топливе
V ограничение опережения сервопривода (SQM10)
VI ограничение опережения сервопривода (SQM40)
C ключик для регулировки кулачков
CP
VR
M
VR
M
MAN
AUTO
I
II III IV
V
C
mensions
Dimensions
SQM4...
I
III
II
IV
V
VIVI
V
IV
II
III
I
MAN-AUTO
