CIB Unigas Tecnopress HP60 MG.PR.S.RU.VS.0.65 Инструкция по эксплуатации онлайн [60/75] 363736
![CIB Unigas Tecnopress HP60 MG.PR.S.RU.VS.0.65 Инструкция по эксплуатации онлайн [60/75] 363736](/views2/1433446/page60/bg3c.png)
Содержание
- Hp60 vs hp72 vs hp73 vs 1
- Горелки комбинированные газо дизельные 1
- Дополнительная информация о работе и ограничениях в использовании приведена во второй части настоящей инструкции которую мы настойчиво рекомендуем прочитать 2
- Настоящая инструкция по монтажу эксплуатации и обслуживанию составляет неотъемлемую и важную часть изделия и должна быть передана пользователю 2
- Настоящая инструкция предназначена как для пользователя так и для персонала осуществляющего монтаж и обслуживание изделия 2
- Опасности предупреждения и примечания на которые необходимо обращать внимание 2
- Сохранять инструкцию на протяжении всего срока эксплуатации аппарата 2
- Функциональная работа на газе 6
- Функциональная работа на дизельном топливе 6
- Маpкиpовка гоpелок 7
- Тип применяемого топлива 7
- Технические хаpактеpистики 8
- Время работы прерывный 9
- Газовая рампа 50 65 80 9
- Давление газа мин максмбар см примечание 2 9
- Двигатель насоса квт 0 5 9
- Диаметр клапанов газовое соединение 2 rp2 2 9
- Категории газа и страны их применения 9
- Категория газа см следующий параграф категории газа 9
- Класс защиты ip40 9
- Мощность мин макс квт 300 2150 9
- Общая электрическая мощность квт 4 5 9
- Примерный вес кг 160 170 180 9
- Примечание 1 9
- Примечание 2 9
- Примечание по типу работы горелки согласно требований европейского норматива по безопасности работы горелка должна автоматически отключаться каждые 24 часа на несколько секунд а затем вновь автоматически включаться в связи с этим все клиенты обязаны соблюсти эти требования 9
- Рабочая температура c 10 50 9
- Расход газа мин макс ст 9
- Расход дизтоплива мин макс кг час 25 181 9
- Температура хранения c 20 60 9
- Тип горелки hp73 mg vs x 0 hp73 mg vs x 5 hp73 mg vs x 0 9
- Тип регулирования прогрессивное модулирующее 9
- Тип топлива природный газ дизтопливо 9
- Час 32 227 9
- Электрическое питание 230в 3 400в 3n 50гц 9
- Электродвигатель квт 3 9
- Dn ду диаметр газовых клапанов 10
- Hp60 vs 10
- Габаpитные pазмеpы в мм 10
- Рекомендуемая амбразура котла и фланцы горелок 10
- Dn ду диаметр газовых клапанов 11
- Hp72 vs hp73 vs 11
- Рекомендуемая амбразура котла и фланцы горелок 11
- Hp60 mg xx x xx vs x xx 12
- Hp72 mg xx x xx vs x xx 12
- Hp73 mg xx x xx vs x xx 12
- Ïротиводавление в камере сгорания мбар 12
- Для получения мощности в ккал ч умножьте значение в квт на 860 эти данные относятся к стандартным условиям при атмосферном давлении в 1013 мбар и температуре окружающей среды в 15 c 12
- Квт 12
- Предупреждение диапазон работы представляет собой диаграмму которая отображает результаты достигнутые на заводе во время сертификации или лабораторных испытаний но не представляет собой диапазон регулирования горелки точка максимальной мощности на таком графике обычно достигается при установке головы сгорания в положение max см параграф регулирование головы сгорания а точка минимальной мощности наоборот при установке головы сгорания в положение min так как голова сгорания регулируется раз и навсегда во время первого розжига таким образом чтобы найти правильный компромисс между топочной мощностью и характеристиками теплогенератора то это вовсе не означает что действительная минимальная рабочая мощность будет соответствовать минимальной мощности на рабочем поле 12
- Противодавление в камере сгорания мбар 12
- Рабочие диапазоны 12
- Hp60 mg xx vs 13
- Hp72 mg xx vs 13
- Hp73 mg xx vs 13
- Внимание на абсциссе указывается значение расхода газа на ординате соответствующее значение давления в сети без учета давления в камере сгорания чтобы определить минимальное давление на входе газовой рампы необходимое для получения требуемого расхода газа необходимо суммировать давление газа в камере сгорания и значение вычисленное на ординате 13
- Кpивые соотношения давление газа в сети pасход газа 13
- Расход газа ст 13
- Час 13
- Монтаж и подключения 14
- Подъем и перенос горелки 14
- Упаковка 14
- Монтаж горелки на котле 15
- Подсоединение газовых рамп 16
- Сборка газовой рампы 17
- Газовые клапаныsiemens vgd20 и vgd40 вариант с skp2 встроенным стабилизатором давления 18
- Диапазон регулирования давления 19
- Примерные схемы систем подачи дизельного топлива 20
- Сброс воздуха 21
- Схема монтажа трубопроводов дизельного топлива 21
- Дизельные насосы 22
- Пpавила использования топливных насосов 22
- Подсоединение шлангов 23
- Направление вращения двигателя вентилятора и двигателя насоса 24
- Схема электрических подключений 24
- Замер давления на голове сгорания 25
- Кpивые давления газа в голове сгоpания в зависимости от его pасхода 25
- Регулирование 25
- Hp60 vs 26
- Hp72vs 26
- Hp73 vs 26
- Блок контроля герметичности vps504 26
- Газовые фильтры удерживают частички пыли поступаемые вместе с газом и защищают от быстрого загрязнения такие компоненты как горелки счетчики регуляторы фильтр обычно располагается перед всеми регулирующими и отсечными органами 26
- Газовый фильтр 26
- Данный блок контролирует герметичность отсечных газовых клапанов проверка осуществляется как только термостат котла подаёт сигнал разрешающий пуск горелки при помощи внутреннего мембранного насоса в испытательном контуре создаётся давление на 20 мбар выше давления подачи газа для проведения проверки подсоедините манометр к штуцеру для отбора давления pa если проверка завершилась положительно через несколько секунд зажигается жёлтая лампочка lc в противном случае загорается красная лампочка lb сигнализирующая состояние блокировки чтобы перезапустить горелку необходимо деблокировать блок управления нажатием на эту кнопку рис 18 26
- Кривые соотношения давление в голове сгорания расход газа 26
- Снять значение давления газа на голове сгорания на основании дифференциального давления снятого таким образом можно вычислить значение максимального расхода газа используя при этом графики кривых соотношения давление расход в голове сгорания которые вы найдете в следующем параграфе имея значение давления газа в голове сгорания указывается на ординате можно определить значение расхода в топке в стм3 час указывается на абсциссе полученные данные должны использоваться для регулирования расхода газа примечание кривые давление расход газа ориентировочны для правильной регулировки расхода газа обратиться к показаниям счётчика 26
- Регулирование общее описание 27
- Регулировка при работе на газе 27
- Регулировка реле давления 29
- Регулировка реле давления воздуха 29
- Регулировка реле минимального давления газа 29
- Горелки модулирующие 30
- Регулировка реле максимального давления газа там где оно присутствует 30
- Bergonzo a 20 13 19 6 рекомендуется 31
- Monarch bps 20 см таблицу см таблицу 31
- Давление на обратном ходе на большом пламени макс бар 31
- Давление на обратном ходе на малом пламени мин бар 31
- Пример если же горелка укомплектована форсункой модели monarch с расходом 10 5 gph то когда максимальное давление обратного хода будет равно примерно 13 80 барам расход топлива будет составлять 35 5 к г час см пример в таб если с тем же типом форсунки давление будет составлять примерно 5 5 бара то значение расхода будет соответствовать 15 4 кг час 31
- Расход топлива регулируется за счет выбора форсунки противопоточного типа соответствующего мощности котла и типу применения размера а также регулировки давления на прямом и обратном ходе жидкого топлива согласно данных указанных в таблице таб 1 для считывания давления читайте последующие параграфы 31
- Регулировка при работе на дизельном топливе 31
- Таб 1 monarch n b удельный вес дизельного топлива 0 40 кг д 31
- Форсунка давление топлива на форсунке бар 31
- Рис 23 34
- Fluidics kw3 5 35
- Давление топлива на форсунке 20 бар вязкость топлива на форсунке 5 cст 35
- Fluidics kw3 5 36
- Давление топлива на форсунке 20 бар вязкость топлива на форсунке 5 cст 36
- Fluidics kw3 0 37
- Давление обратного хода бар 37
- Давление топлива на форсунке 20 бар вязкость топлива на форсунке 5 cст 37
- Расход кг час 37
- Fluidics kw3 0 38
- Давление обратного хода бар 38
- Давление топлива на форсунке 20 бар вязкость топлива на форсунке 5 cст 38
- Расход кг час 38
- Реле давления жидкого топлива регулировка 41
- Реле максимального давления жидкого топлива настройка 41
- Реле минимального давления жидкого топлива настройка там где оно присутствует 41
- Контуp жидкого топлива 42
- Функциональная работа на газе 43
- Функционирование 43
- Большом пламени спустя несколько секунд начинается работа на 2 х ступенях и горелка автоматически устанавливается на работу на малом или большом пламени в зависимости от потребностей системы работа на большом малом пламени сигнализируется включением затуханием индикатора g на графической панели 44
- Запускается двигатель вентилятора и начинается фаза предварительной вентиляции так как предварительная вентиляция должна проходить при максимальном расходе воздуха электронный блок контроля дает команду на открытие сервопривода и только тогда когда достигается положение максимального открытия начинает отсчет времени предварительной вентиляции которое равно 36 секундам по завершении времени предварительной вентиляции сервопривод приводится в положение пуска для работы на дизельном топливе и как только он достигает этого положения вводится в действие запальный трансформатор о чем сигнализирует индикатор i на графической панели спустя 2 секунды после открытия дизельного клапана запальный трансформатор исключается из контура и индикатор гаснет 44
- Таким образом горелка оказывается включенной одновременно сервопривод доводится до положения работы на большом пламени спустя несколько секунд начинается работа на 2 х ступенях и горелка автоматически устанавливается на работу на малом или большом пламени в зависимости от потребностей системы работа на большом малом пламени сигнализируется включением затуханием индикатора g на графической панели лицевая панель электрощита 44
- Функциональная работа на дизельном топливе 44
- Запуск горелки с плавным увеличением мощности 45
- Периодически выполняемые операции 46
- Техническое обслуживание газового фильтpа 46
- Замена пружины исполнительного механизма siemens skp 47
- Разборка фильтра dungs mb dle 415 420 b01 1 1 2 2 47
- Снятие головы сгорания 48
- Регулировка положения электродов 49
- Соответствие между головами сгорания и электронными блоками контроля пламени 49
- Ход 49
- А krom schroeder uvs 50
- Оэл 50
- Проверка тока ионизации 50
- Сезонная остановка 50
- Техническое обслуживание фотоэлемента krom schroeder uvs 50
- Утилизация горелки 50
- Чистка и замена фотоэлемента контроля пламени siemens qra 50
- Электросхемы 51
- Приложение 52
- Рис 1 56
- Рис 2 56

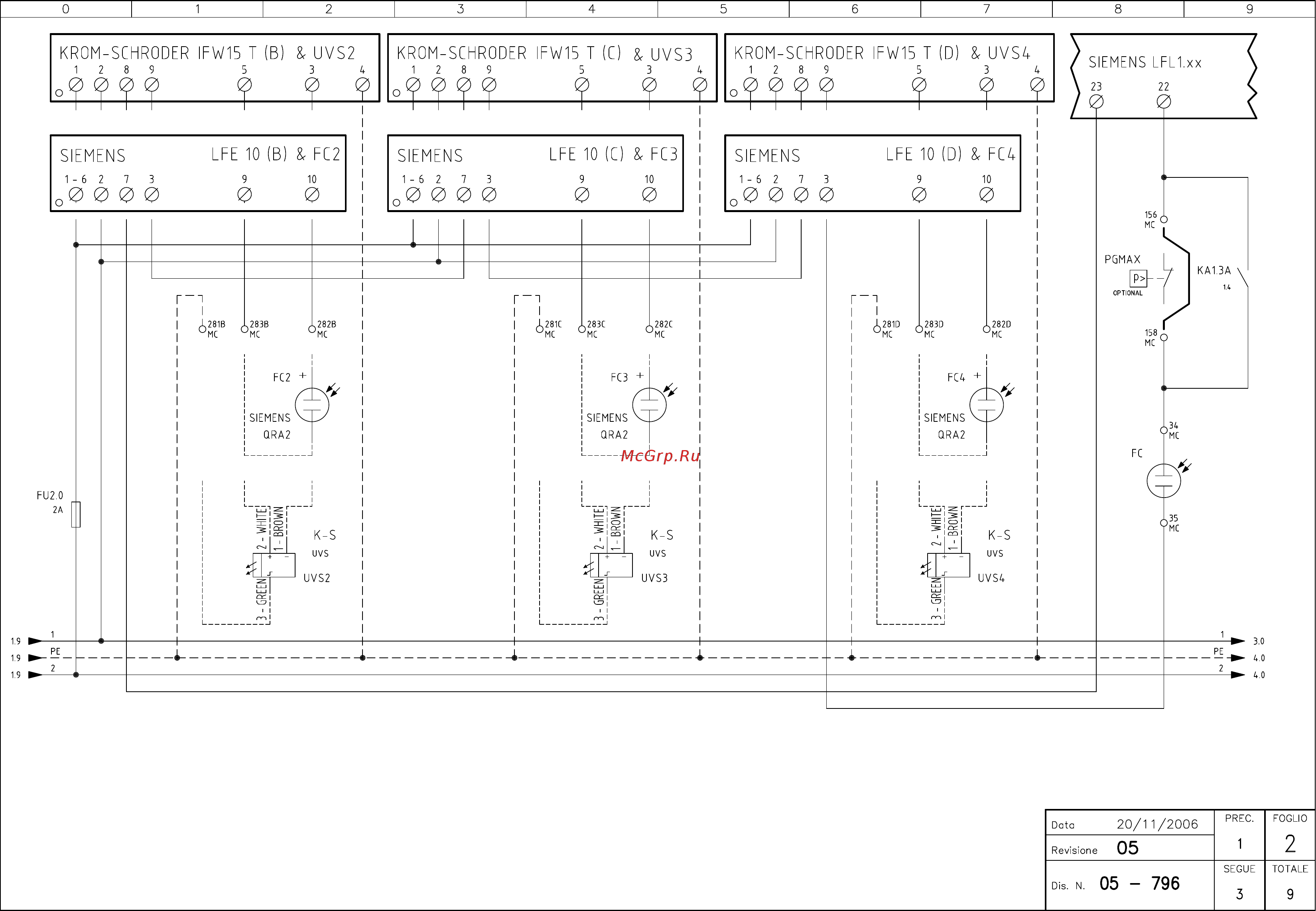

- Электросхемы 58
