ALPINE iLX-700 QRG 68-24567Z83-A (EN)
9-EN
e
y
fuse (sold
attery, the
and the
Owner’s manual Connections

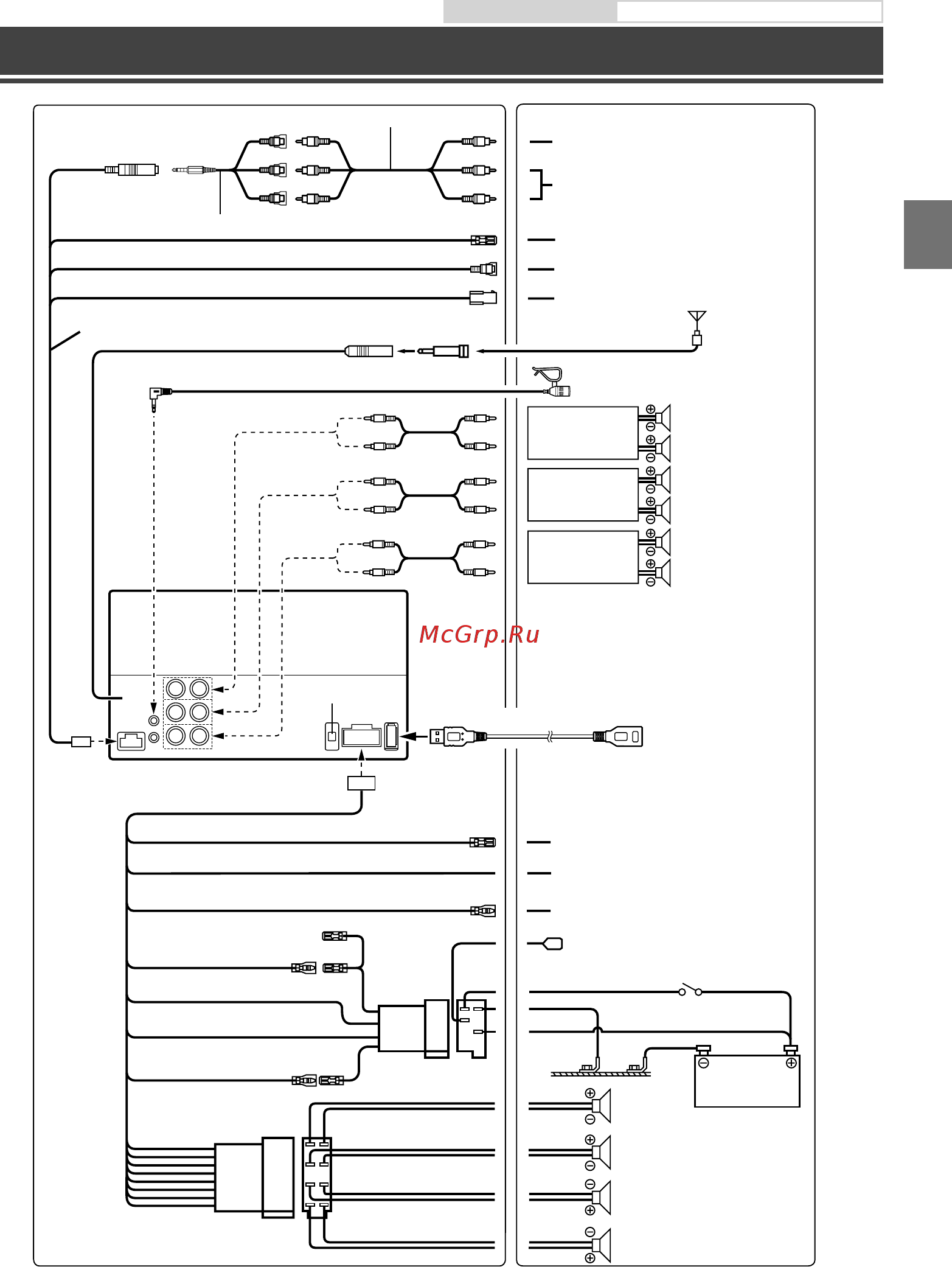

Connections
Sold Seperately
Sold Seperately
REMOTE OUT
(Brown)
CAMERA IN
AUX/CAMERA/CAN cable
To Video Output Terminal
To Audio Output Terminal (R, L)
To remote input lead
To camera
To CAN Interface box
Antenna
ISO Antenna Plug
Microphone (Included)
Front Left
Front Right
Rear Left
Rear Right
Subwoofers
Amplifier
Amplifier
Amplifier
10A
USB Extension cable (Included)
iPhone 5 or later
REMOTE TURN-ON
(Blue/White)
REVERSE
(Orange/White)
PARKING BRAKE
(Yellow/Blue)
IGNITION
(Red)
GND
(Black)
POWER ANT
(Blue)
BATTERY
(Yellow)
(Green)
(Green/Black)
(White)
(White/Black)
(Grey/Black)
(Grey)
(Violet/Black)
(Violet)
Rear Left
Front Left
Front Right
Rear Right
Battery
Ignition key
To amplifier or equalizer
To plus side of the back lamp
signal lead of the car
To the parking brake signal lead
To power antenna
Speakers
*
Notice that the configuration of commercially available 4-pole mini AV plugs is notstandardized. For details,
refer to Owner’s Manual published on our website.
*
AUX INPUT
