ALPINE iLX-700 QRG 68-24567Z83-A (PL)
8-PL
Mocowanie kabli itp.
Przymocuj ostrożnie kable. Należy zapobiec uszkodzeniu kabli na przykład w wyniku przymocowania ich do
ruchomych części, takich jak szyny fotela, bądź umieszczenia ich w pobliżu ostrych lub spiczastych krawędzi.

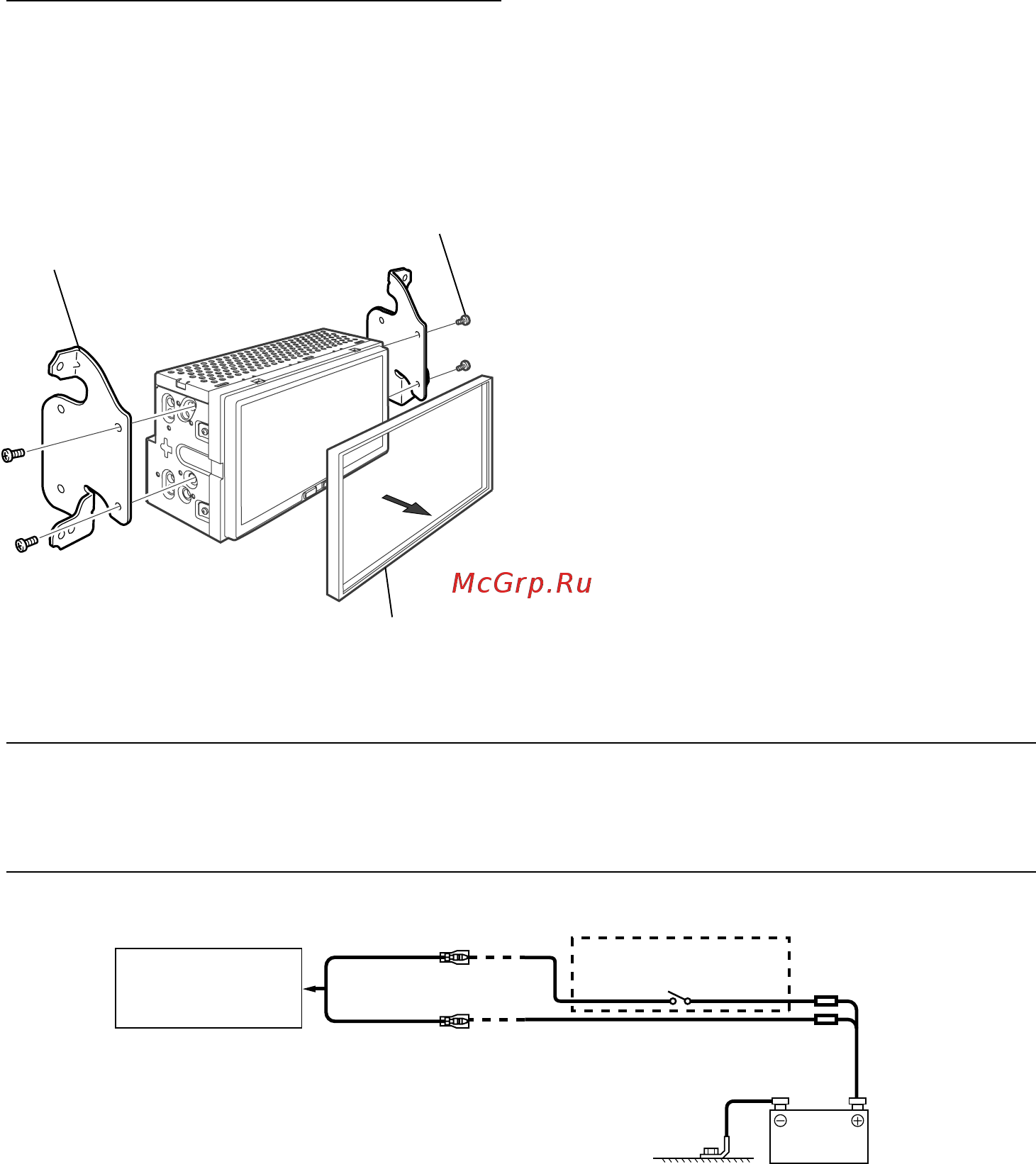

Schemat połączeń przełącznika SPST (sprzedawany oddzielnie)
(jeżeli nie jest dostępne zasilanie ACC)
SPST SW (opcja)
iLX-700
ACC
(czerwony)
BATTERY
(żółty)
FUSE (5A, opcja)
FUSE
(20A, opcja)
Akumulator
Jeżeli pojazd nie umożliwia zasilania w trybie ACC, należy dodać przełącznik jednobiegunowy i jednostanowy SPST
(Single-Pole, Single-Throw) (sprzedawany oddzielnie) i bezpiecznik (sprzedawany oddzielnie).
Schemat i wartość znamionowa bezpiecznika podane powyżej dotyczą przypadku, gdy urządzenie iLX-700 jest używane
jako urządzenie samodzielne.
Jeżeli przełączony przewód zasilania (zapłonu) urządzenia iLX-700, zostanie podłączony bezpośrednio do bieguna
dodatniego (+) akumulatora pojazdu, stacja multimedialna iLX-700 będzie pobierać prąd (kilkaset miliamperów), nawet
po ustawieniu przełącznika w pozycji wyłączenia (OFF), oraz powodować rozładowanie akumulatora.
•
•
•
Montaż urządzenia
1
Zdejmij płytę czołową urządzenia.
2
Przymocuj oryginalny wspornik mocujący
do urządzenia przy użyciu dostarczonych
śrub.
Śruby (M5 x 8)
(w zestawie)
Oryginalny wspornik mocujący
Płyta czołowa
(w zestawie)
*
3
Podłącz wszystkie przewody urządzenia
zgodnie z opisem w sekcji „Połączenia”
(strona 9).
4
Zamontuj urządzenie w samochodzie.
*
W razie potrzeby użyj zdemontowanej płyty czołowej.
