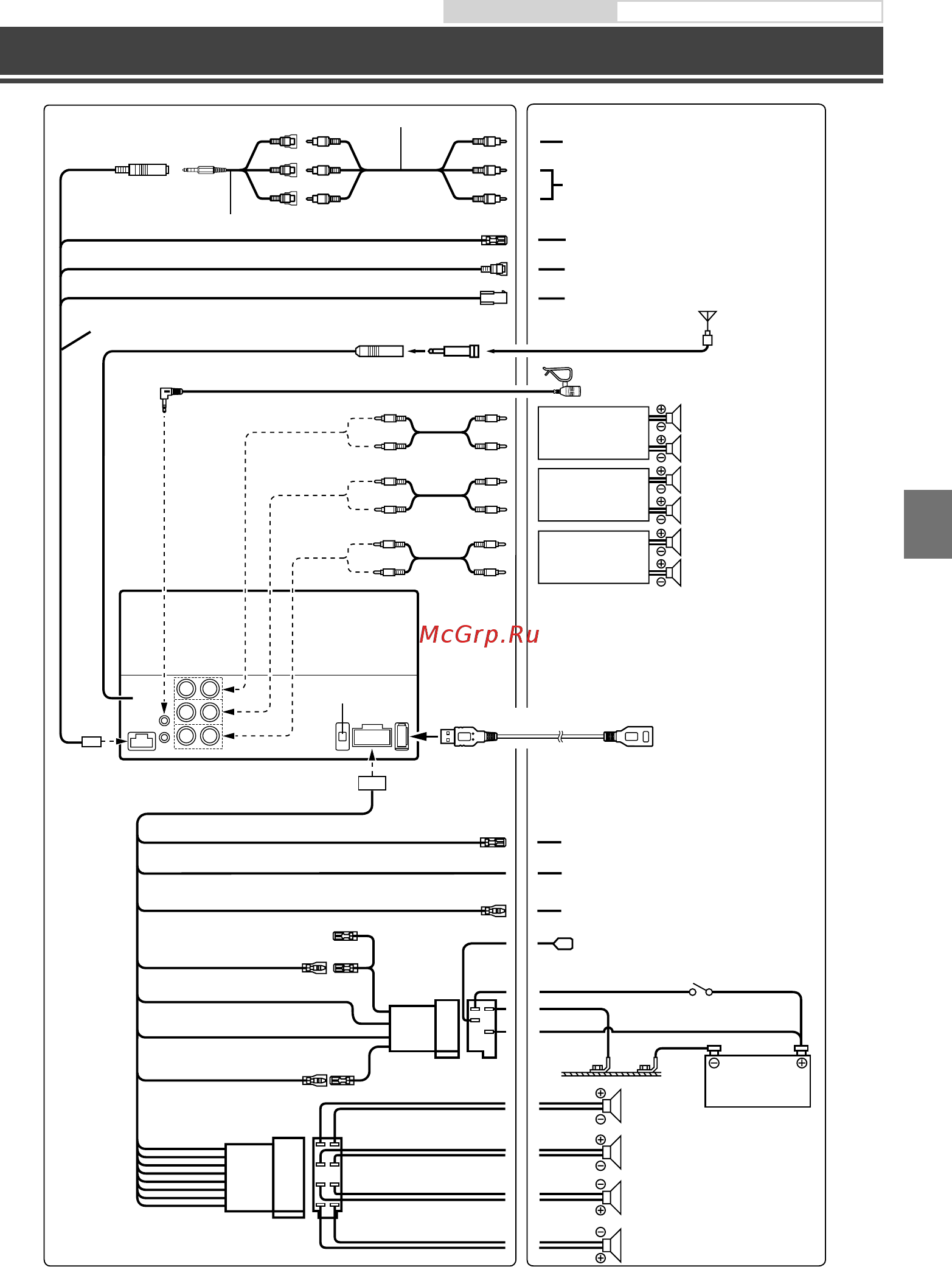

Alpine iLX-700 [41/96] Conexiones
![Alpine iLX-700 [41/96] Conexiones](/views2/1473170/page41/bg29.png)
Micrófono (Incluido)
REMOTE TURN-ON
Antena
(Azul/Blanco)
REVERSE
(Naranja/Blanco)
PARKING BRAKE
(Verde)
(Verde/Negro)
Al amplificador o al ecualizador
Al polo positivo del cable de señal de la luz
trasera del coche
Al cable de señal del freno de mano
Posterior
izquierdo
Frontal izquierdo
Frontal derecho
Posterior derecho
Altavoces
(Blanco)
(Blanco/Negro)
(Gris/Negro)
(Gris)
(Violeta/Negro)
(Violeta)
Batería
Llave de contacto
(Amarillo/Azul)
IGNITION
(Rojo)
BATTERY
(Amarillo)
GND
(Negro)
10A
Conector de antena ISO
A la antena eléctrica
POWER ANT
(Azul)
(Marrón)
Prolongador USB (incluido)
REMOTE OUT
Al terminal de salida de vídeo
A los terminales de salida de audio (R, L)
Posterior izquierdo
Posterior derecho
Frontal izquierdo
Frontal derecho
Subwoofers
Al cable de entrada remota
A una caja de interfaz CAN
A la cámara
Amplificador
Amplificador
Amplificador
Vendido por separado
Vendido por separado
*
CAMERA IN
AUX/CAMERA/CAN cable
*
La configuración de las miniclavijas de AV de 4 contactos disponibles en el mercado no está estandarizada.
Para obtener más información, consulte el Manual de instrucciones publicado en nuestro sitio web.
AUX INPUT
iPhone 5 o modelos
posteriores
ALPINE iLX-700 QRG 68-24567Z83-A (ES)
9-ES
mo las
gle-
utiliza
batería
or está
la
e la
Manual de operación Conexiones
