Alpine iLX-700 [21/96] Anschlüsse
![Alpine iLX-700 [21/96] Anschlüsse](/views2/1473170/page21/bg15.png)
ALPINE iLX-700 QRG 68-24567Z83-A (DE)
9-DE
ng
hen
0 allein
+)
dert
s Geräts
chlüsse“
g ein.

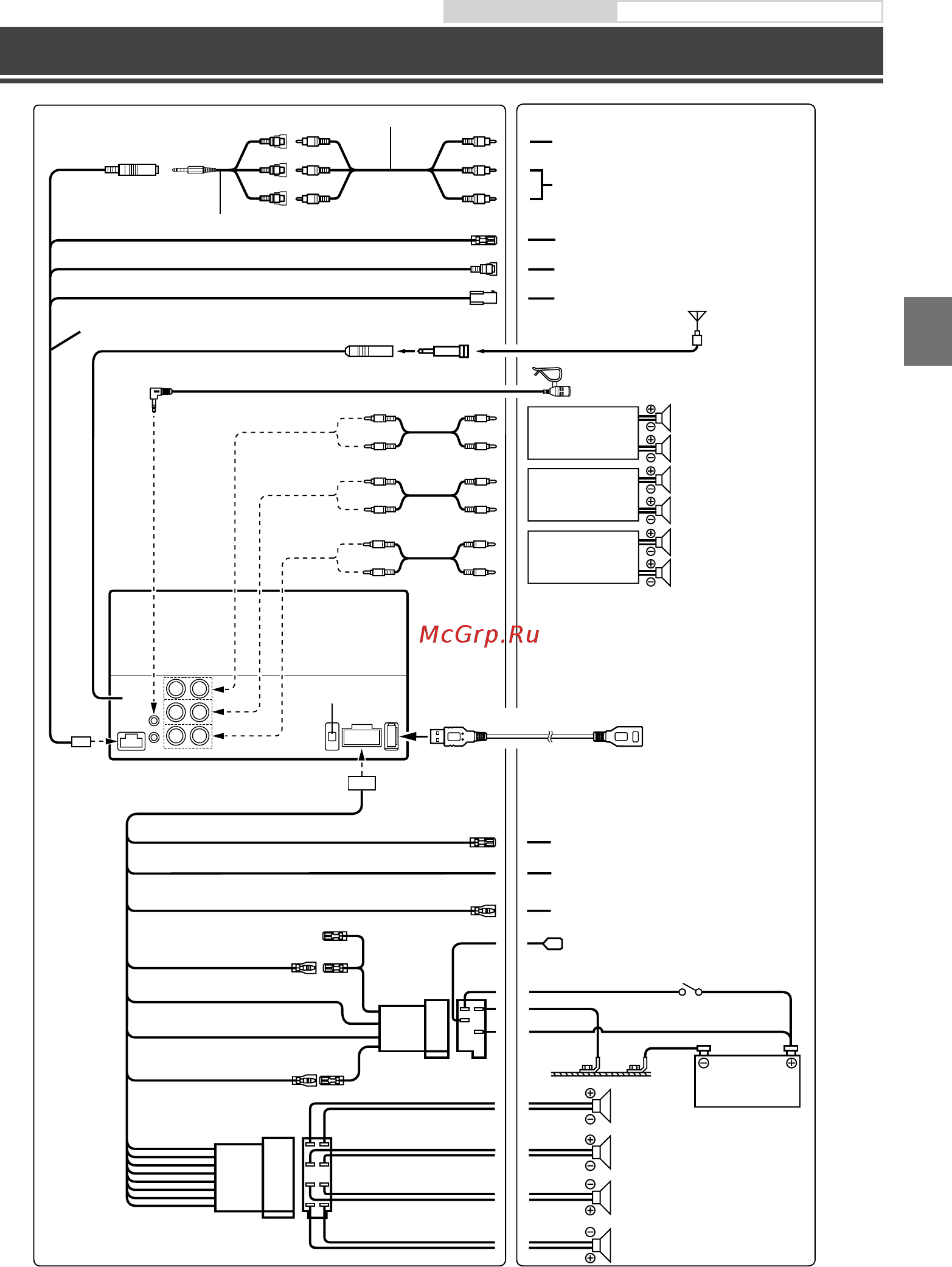

Bedienungsanleitung Anschlüsse
Anschlüsse
(Braun)
REMOTE OUT
Mikrofon (mitgeliefert)
Antenne
ISO-Antennenstecker
REMOTE TURN-ON
(Blau/Weiß)
REVERSE
(Orange/Weiß)
PARKING BRAKE
(Grün)
(Grün/Schwarz)
An den Verstärker bzw. Equalizer
An die Plusader des
Rückfahrscheinwerferkabels am Fahrzeug
An das Handbremsen-Signalkabel
Hinten links
Vorne links
Vorne rechts
Hinten rechts
Lautsprecher
(Weiß)
(Weiß/Schwarz)
(Grau/Schwarz)
(Grau)
(Violett/Schwarz)
(Violett)
Batterie
Zündschloss
(Gelb/Blau)
IGNITION
(Rot)
BATTERY
(Gelb)
GND
(Schwarz)
An die Motorantenne
POWER ANT
(Blau)
USB-Verlängerungskabel (mitgeliefert)
Verstärker
Verstärker
Verstärker
Linker Hecklautsprecher
Rechter Hecklautsprecher
Linker Frontlautsprecher
Rechter Frontlautsprecher
Subwoofers
An Videoausgang
An Audioausgänge (R, L)
An das Fernbedienungs-Eingangskabel
An CAN-Schnittstellenbox
An Kamera
CAMERA IN
Separat erhältlich
Separat erhältlich
*
Beachten Sie, dass die Konfiguration der im Handel erhältlichen 4-poligen Mini-AV-Stecker nicht standardisiert
ist. Ausführliche Informationen finden Sie in der auf unserer Website veröffentlichten Bedienungsanleitung.
*
AUX/CAMERA/CAN kabel
10A
An iPhone 5 oder höher
AUX INPUT
