Alpine iLX-700 [59/96] Installation
![Alpine iLX-700 [59/96] Installation](/views2/1473170/page59/bg3b.png)
ALPINE iLX-700 QRG 68-24567Z83-A (SE)
7-SE
)
med
t
bara din
llning
ning
ande
Användarhandledning Installation
Installation

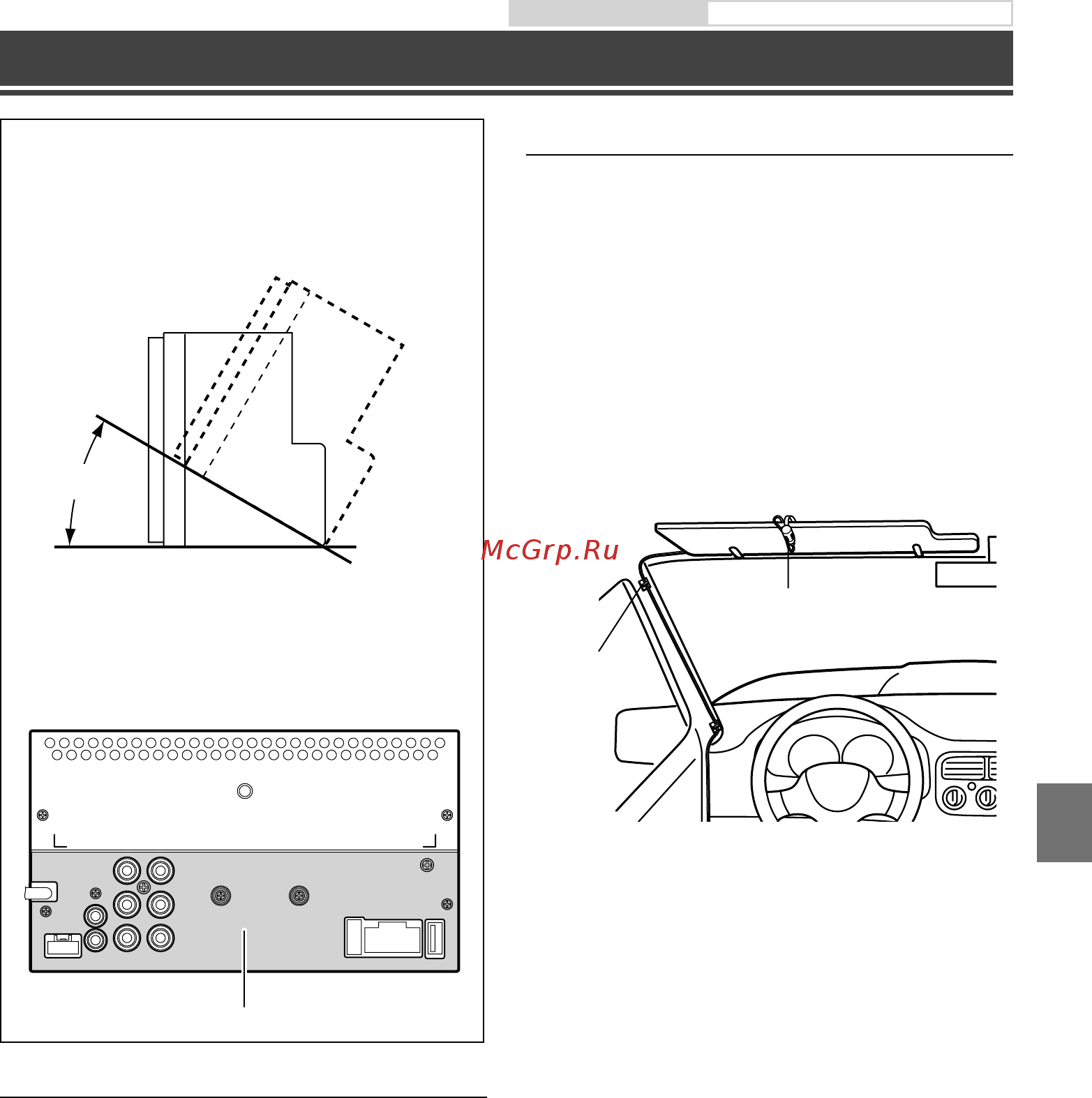

Notering gällande installation
Installera i en vinkel mellan horisontell och 30°.
Notera att installation i en vinkel utanför denna
räckvidd kommer att resultera i minskad prestanda
och möjligen skada.
0 - 30°
Blockera inte enhetens kylare eftersom
luftcirkulationen då hindras. Om den blockeras
alstras värme i enheten och det kan resultera i
brand.
Kylfläns
Enhetens baksida
•
•
Avinstallera ursprunglig bilstereo
1
Avinstallera bilstereon och
monteringshållare.
2
Ta bort kablarna och monteringshållare
som sitter i bilstereon.
(Monteringshållaren används under ”Installera
enheten”.)
Montera mikrofonen
För säker användning, kontrollera följande:
Att placeringen är stabil och fast.
Att förarens sikt och hantering inte är hindrade.
Att mikrofonen är placerad där förarens röst lätt kan
fångas upp (på solskyddet, etc.).
När du talar in i mikrofonen ska du inte behöva ändra
din körställning. Detta kan orsaka en distraktion och
tar uppmärksamheten från fordonet och vägen. Ha
noga i åtanke riktning och avstånd när du monterar
mikrofonen. Bekräfta att förarens röst lätt kan fångas
upp från den valda platsen.
Mikrofon
Kabelklämma
(säljs separat)
•
•
•
