Fixez les câbles, etc.

Fixez les câbles correctement. Veillez à ne pas les endommager en les coinçant dans des pièces mobiles,

notamment les rails d’un siège, ou les installant contre des arêtes acérées ou pointues.

Schéma de raccordement de l’interrupteur SPST (vendu séparément)

(Si l’alimentation ACC n’est pas disponible)

SPST SW (en option)

iLX-700

ACC

(Rouge)

BATTERY

(Jaune)

FUSIBLE (5 A)

(en option)

FUSIBLE (20 A)

(en option)

Batterie

Si votre véhicule est dépourvu d’alimentation ACC, installez un interrupteur SPST (Single-Pole, Single-Throw) (vendu

séparément) et un fusible (vendu séparément).

Le schéma et l’ampérage des fusibles indiqués ci-dessus s’appliquent lorsque l’iLX-700 est utilisé seul.

Si le fil de l’alimentation commutée (allumage) de l’iLX-700 est directement raccordé à la borne positive (+) de la batterie

du véhicule l’iLX-700 véhicule un certain courant (plusieurs centaines de milliampères) même lorsqu’il est hors tension, ce

qui risque de décharger la batterie.

•

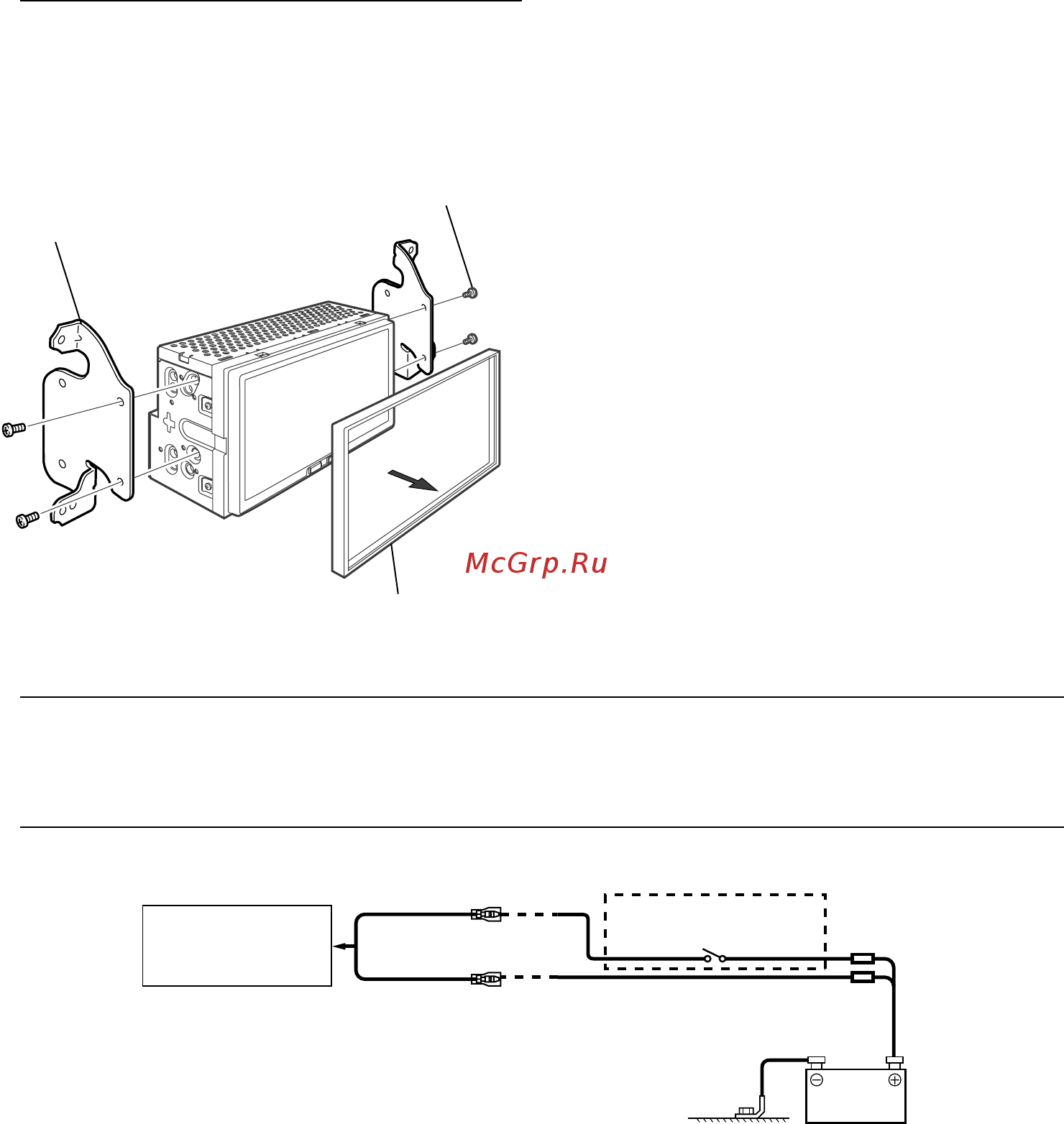

Installation de l’appareil

Retirez le cadran de l’appareil.

Fixez le support de montage d’origine à

l’appareil à l’aide des vis fournies.

Vis (M5 × 8)

(fournies)

Support de montage d’origine

Cadran (fourni)

Raccordez tous les autres fils de l’appareil

de la manière décrite à la section

« Raccordements » (page 9).

Fixation de l’appareil dans une voiture.

Utilisez le cadran retiré si nécessaire.

Racc
