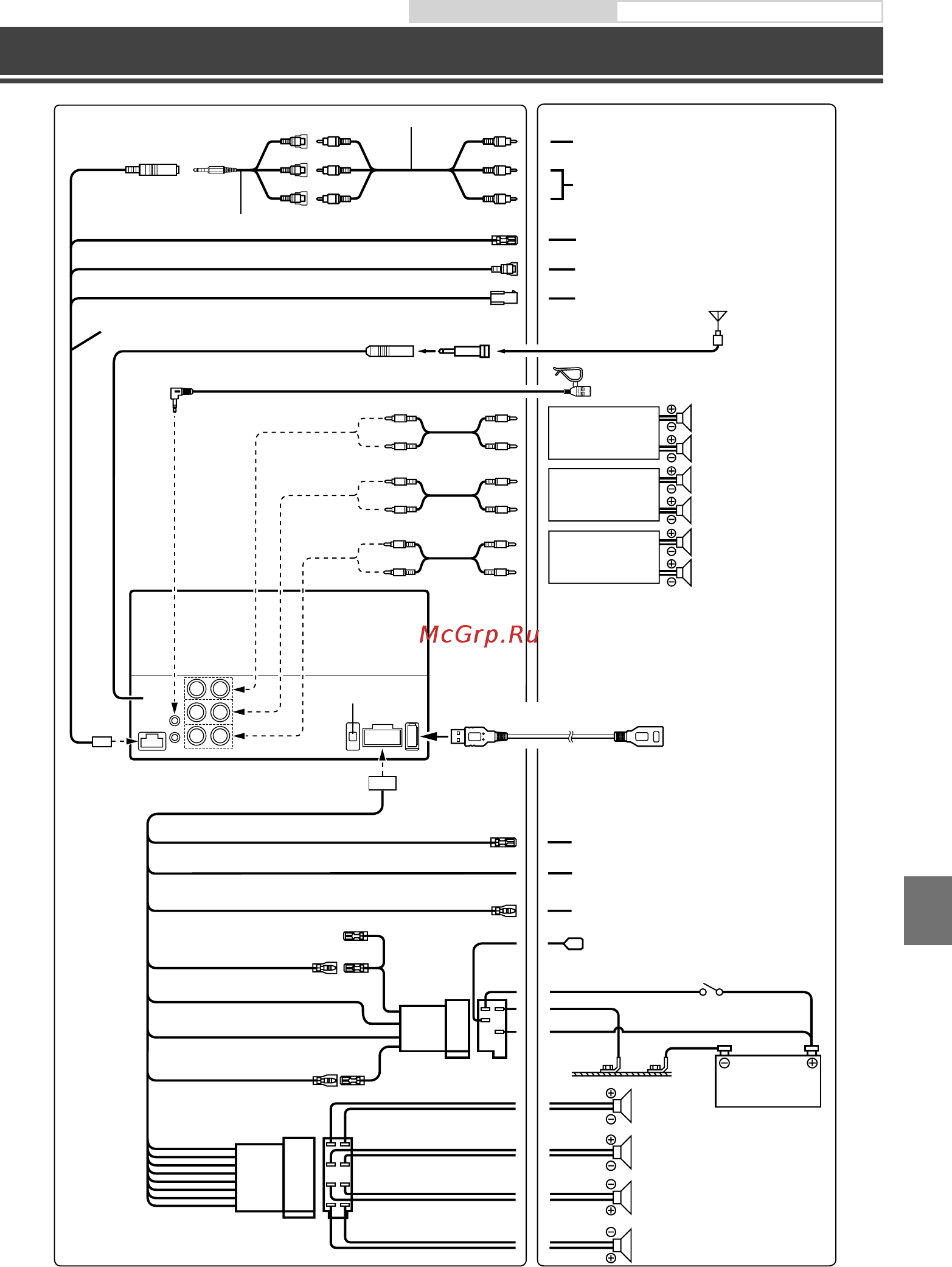

Руководство по эксплуатации Соединения
Соединения
*
Обратите внимание, что конфигурация доступных в продаже 4-полюсных миниразъемов AV
может не совпадать. Для получения подробных сведений см. руководство пользователя на нашем
сайте.
Микрофон (в комплекте)
Антенна
Антенный ISO-разъем
К разъему видеовыхода
К разъемам аудиовыхода (R, L)
REMOTE TURN-ON
(Синий/Белый)
REVERSE
(Оранжевый/Белый)
PARKING BRAKE
(Зеленый)
(Зеленый/Черный)
К усилителю или эквалайзеру
К плюсовой клемме сигнального провода
лампочки заднего хода автомобиля
К сигнальному проводу стояночного тормоза
Тыловой
левый
Фронтальный левый
Фронтальный правый
Тыловой правый
Динамики
(Белый)
(Белый/Черный)
(Серый/Черный)
(Серый)
(Фиолетовый/Черный)
(Фиолетовый)
Батарея
Замок зажигания
(Желтый/Синий)
IGNITION
(Красный)
BATTERY
(Желтый)
GND
(Черный)
К питанию антенны
POWER ANT
(Синий)
Тыловой левый
Тыловой правый
Фронт. левый
Фронт. правый
Сабвуфер
К входному проводу ДУ
К блоку интерфейса CAN
Усилитель
Усилитель
Усилитель
(Коричневый)
REMOTE OUT
CAMERA IN
Приобретается дополнительно
Приобретается дополнительно
Удлинительный USB-
кабель (в комплекте)
*
AUX/CAMERA/CAN кабель
К камере заднего вида
10A
iPhone 5 или более
поздней версии
AUX INPUT
