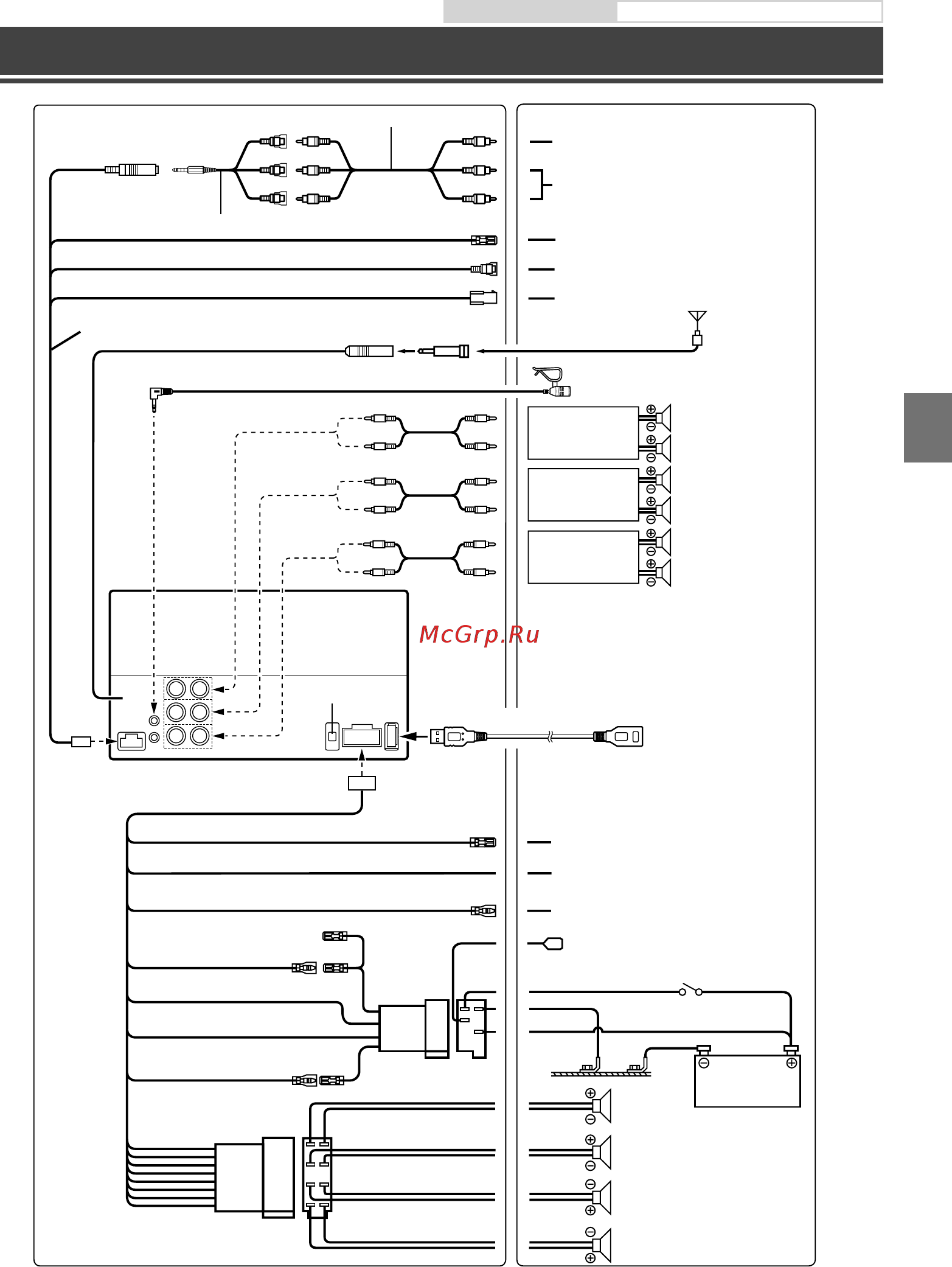

Mode d’emploi Raccordements
Raccordements
REMOTE TURN-ON
(Bleu/Blanc)
REVERSE
(Orange/Blanc)
PARKING BRAKE
(Vert)
(Vert/Noir)
Vers l’amplificateur ou l’égaliseur
Vers le côté positif du fil du signal du feu de
recul du véhicule
Vers le fil du signal du frein à main
Arrière
gauche
Avant gauche
Avant droite
Arrière droite
Enceintes
(Blanc)
(Blanc/Noir)
(Gris/Noir)
(Gris)
(Violet/Noir)
(Violet)
Batterie
Clé de contact
(Jaune/Bleu)
IGNITION
(Rouge)
BATTERY
(Jaune)
GND
(Noir)
Vers l’antenne électrique
POWER ANT
(Bleu)
Vendu séparément
REMOTE OUT
(Brun)
CAMERA IN
Câble AUX/CAMERA/CAN
À la borne de sortie vidéo
Aux bornes de sortie audio (R, L)
Vers le fil d’entrée de la télécommande
À la caméra
Au boîtier de l’interface CAN
Antenne
Fiche d’antenne ISO
Microphone (fourni)
Arrière gauche
Arrière droite
Avant gauche
Avant droite
Subwoofers
Amplificateur
10A
Câble d’extension USB (fourni)
iPhone 5 ou plus tard
*
AUX INPUT
Amplificateur
Amplificateur
Vendu séparément
*
Notez que la configuration des mini-fiches AV à 4 pôles disponibles dans le commerce n’est pas normalisée.
Pour obtenir de plus amples informations, reportez-vous au mode d’emploi disponible sur notre site.
