Fissaggio dei cavi, ecc.

Fissare i cavi con attenzione. Prestare attenzione affinché i cavi non possano essere schiacciati e danneggiati da

parti mobili come la guida del sedile, ed evitare di collocarli vicino a elementi con bordi affilati o appuntiti.

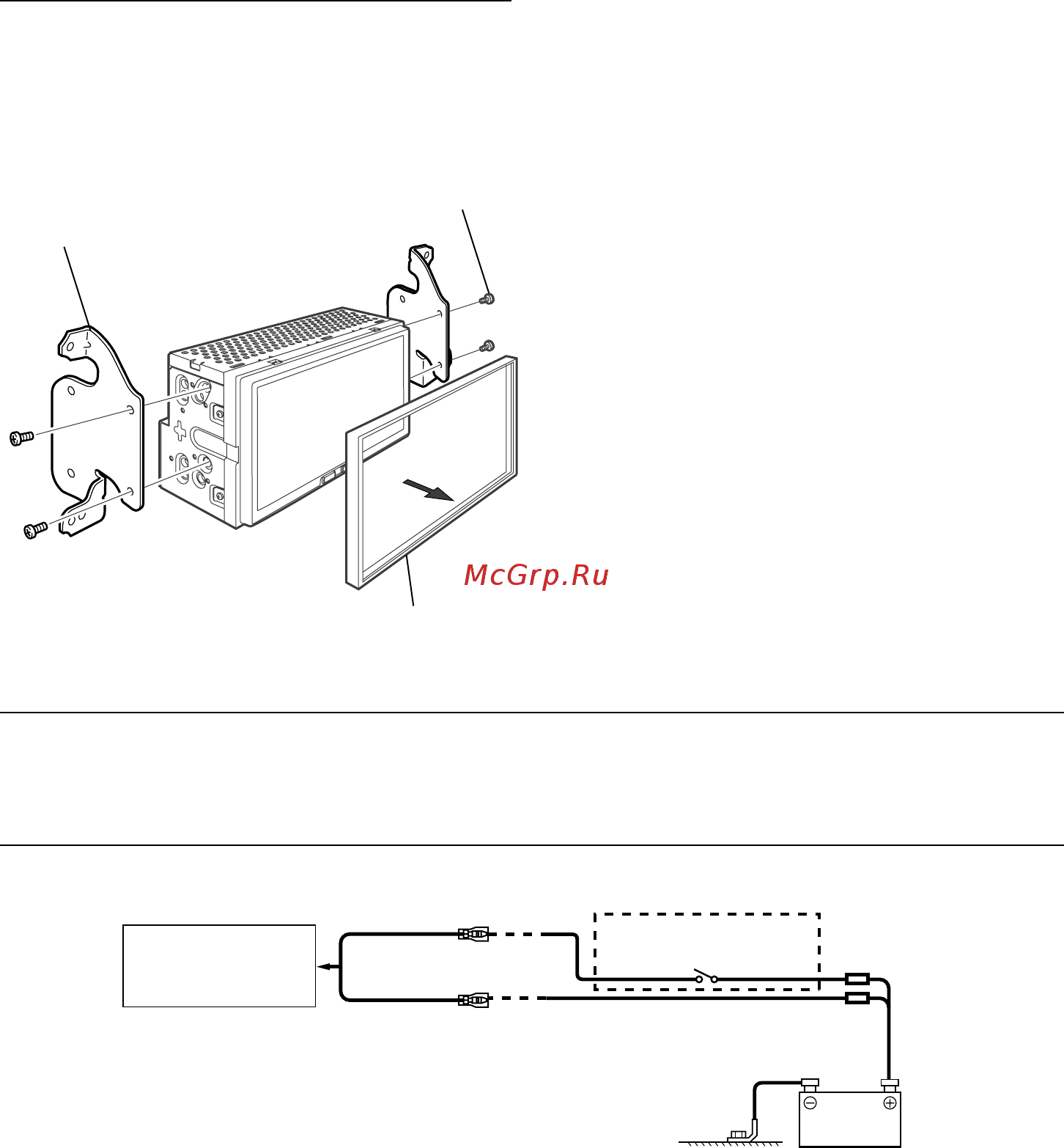

Diagramma di collegamento dell’interruttore SPST (Venduto separatamente)

(se l’alimentazione ACC non è disponibile)

SPST SW (Opzionale)

iLX-700

ACC

(Rosso)

BATTERY

(Giallo)

FUSIBILE (5A)

(Opzionale)

FUSIBILE (20A)

(Opzionale)

Batteria

Se la vettura non è dotata di alimentazione ACC, aggiungere un interruttore SPST (Single-Pole, Single-Throw) venduto

separatamente e un fusibile venduto separatamente.

Lo schema di collegamento e l’amperaggio del fusibile della figura precedente si riferiscono all’uso della sola unità

iLX-700.

Se il cavo di alimentazione (accensione) dell’unità iLX-700 è collegato direttamente al polo positivo (+) della batteria della

vettura, l’unità iLX-700 consuma una certa corrente (alcune centinaia di milliampere) anche quando l’interruttore è nella

posizione OFF; pertanto, la batteria si può scaricare.

•

Installazione dell’unità

Rimuovere la mascherina dall’unità.

Montare la staffa di montaggio originale

sull’unità utilizzando le viti in dotazione.

Viti (M5 x 8)

(in dotazione)

Staffa di montaggio originale

Mascherina (in dotazione)

Collegare gli altri cavi dell’unità secondo

le istruzioni dettagliate riportate nella

sezione “Collegamenti” (pagina 9).

Montaggio dell’unità su un’auto.

* Se necessario, utilizzare la mascherina

precedentemente rimossa.

Coll
