Руководство по эксплуатации Установка
Установка
Примечание к установке

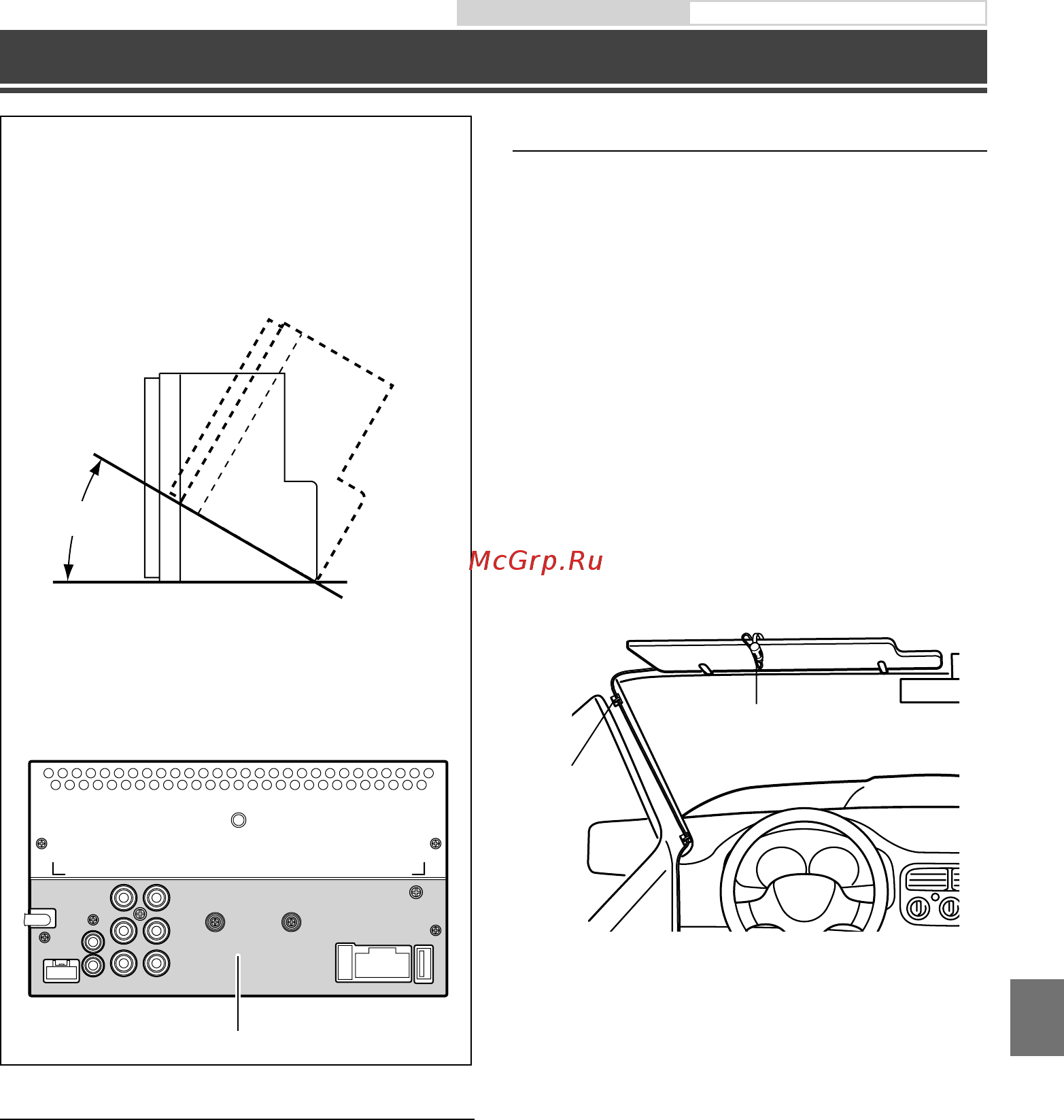

Устанавливайте устройство под углом от
полностью горизонтального положения до
30°. Имейте в виду, что установка под углом,
выходящим за пределы указанного диапазона,
ухудшает эксплуатационные характеристики и
может привести к повреждению.
0 - 30°
Не блокируйте радиатор устройства, иначе
циркуляция воздуха может быть затруднена. При
блокировке тепло будет накапливаться внутри
устройства, что может привести к возгоранию.
Радиатор
Задняя часть устройства
•
•
Демонтаж штатной магнитолы
1
Демонтируйте магнитолу и монтажные
кронштейны.
2
Отсоедините от магнитолы провода и
монтажные кронштейны.
(Монтажные кронштейны будут использоваться
для “установки устройства”.)
Установка микрофона
Для обеспечения безопасности убедитесь в
следующем:
место для установки устойчивое и прочное;
установка не создаст помех для обзора водителя и
выполнения действий;
микрофон расположен в месте, где хороший прием
голоса водителя (например, на солнцезащитном
козырьке).
Когда говорите в микрофон, не следует менять свое
обычное положение тела, принятое для вождения
автомобиля. Такие действия отвлекают внимание
и могут помешать безопасному движению
автомобиля. Когда устанавливаете микрофон,
тщательно оценивайте направление и расстояние.
Убедитесь, что в выбранном месте голос водителя
хорошо принимается.
Микрофон
Кабельный зажим
(приобретается
дополнительно)
•
•
•
