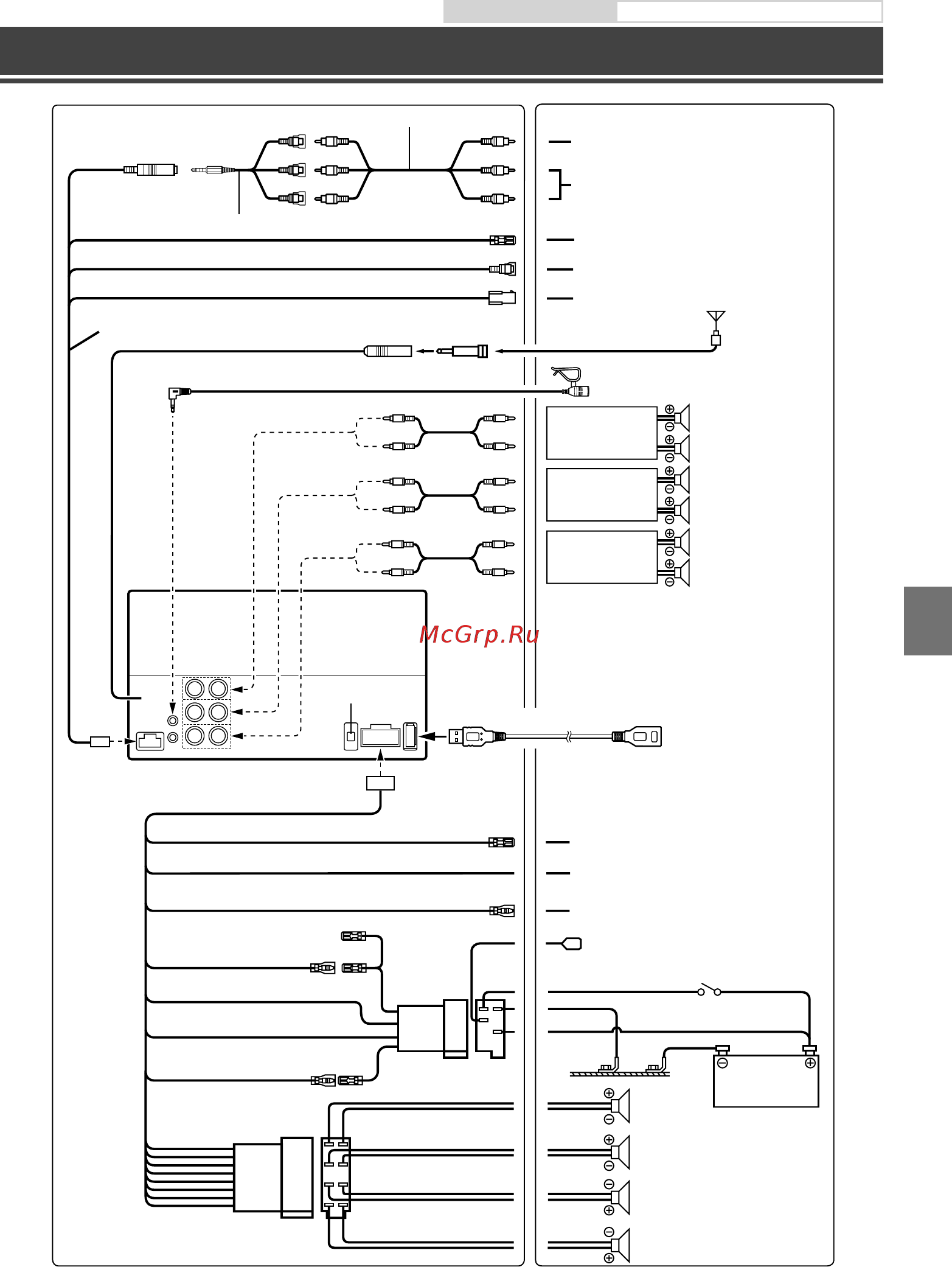

Istruzioni per l’uso Collegamenti
Collegamenti
Microfono (In dotazione)
REMOTE TURN-ON
Antenna
(Blu/Bianco)
REVERSE
(Arancione/Bianco)
PARKING BRAKE
(Verde)
(Verde/Nero)
All’amplificatore o equalizzatore
Al lato positivo del cavo del segnale delle luci
posteriori della vettura
Al conduttore del segnale del freno di
stazionamento
Posteriore
sinistro
Anteriore sinistro
Anteriore destro
Posteriore destro
Altoparlanti
(Bianco)
(Bianco/Nero)
(Grigio/Nero)
(Grigio)
(Viola/Nero)
(Viola)
Batteria
Chiave di accensione
(Giallo/Blu)
IGNITION
(Rosso)
BATTERY
(Giallo)
GND
(Nero)
10A
Spina antenna ISO
All’antenna elettrica
POWER ANT
(Blu)
(Marrone)
Prolunga USB (In dotazione)
REMOTE OUT
Al terminale di uscita video
Ai terminali di uscita audio (L/R)
Amplificatore
Amplificatore
Amplificatore
Posteriore sinistro
Posteriore destro
Anteriore sinistro
Anteriore destro
Subwoofers
Al conduttore di ingresso del telecomando
Alla scatola di interfaccia CAN
*
Tenere presente che la configurazione delle prese AV mini a 4 poli non è standardizzata. Per informazioni
dettagliate consultare le Istruzioni per l’uso pubblicate sul nostro sito Web.
Alla telecamera
iPhone 5 o versione
successiva
Venduto separatamente
Venduto separatamente
CAMERA IN
AUX INPUT
*
Cavo del AUX/CAMERA/CAN
