ALPINE iLX-700 QRG 68-24567Z83-A (RU)
8-RU
Подключение кабелей и т. д.
Аккуратно подключите кабели. Чтобы не повредить кабели, прокладывайте их подальше от движущихся
частей (например, направляющих сиденья) и острых или заостренных краев.
Схема подключения однополюсного выключателя (приобретается
дополнительно)
(Если отсутствует вывод ACC)
ВЫКЛЮЧАТЕЛЬ (приобретается
дополнительно)
iLX-700
ACC
(Красный)
BATTERY
(Желтый)
ПРЕДОХРАНИТЕЛЬ (5 A)
(приобретается дополнительно)
ПРЕДОХРАНИТЕЛЬ (20 A)
(приобретается дополнительно)
Батарея
Если в автомобиле отсутствует выход сигнала ACC, установите приобретаемые дополнительно
однополюсный переключатель и предохранитель.
Показанные выше схема подключения и сила тока предохранителя применяются в случае индивидуального
использования устройства iLX-700.
Если переключаемый вывод питания (зажигание) устройства iLX-700 напрямую подключен к положительному
(+) полюсу автомобильного аккумулятора, устройство iLX-700 потребляет некоторый ток (несколько сотен
миллиампер) даже при выключенном питании, и аккумулятор может разрядиться.
•
•
•

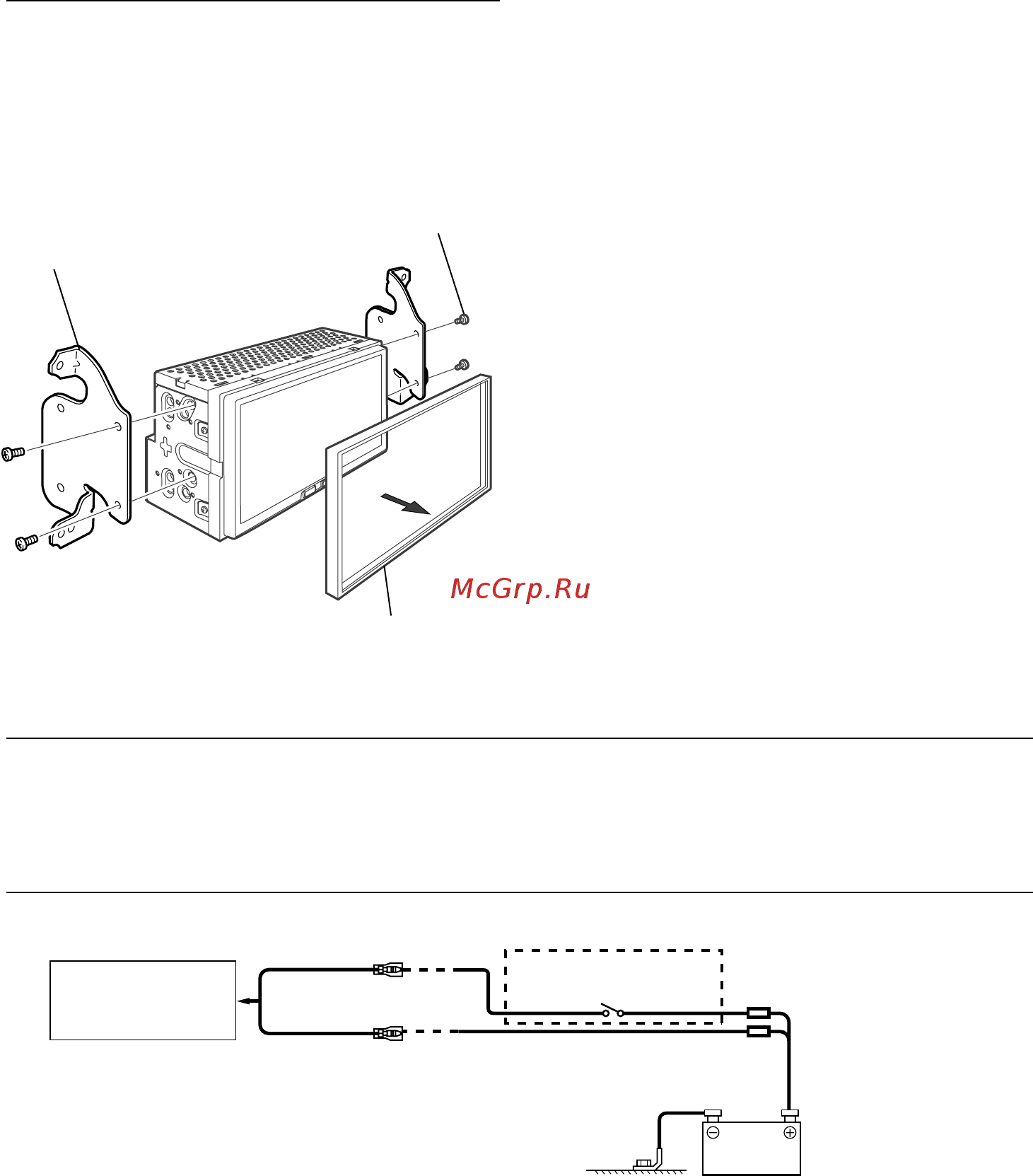

Установка устройства
1
Снимите с устройства лицевую панель.
2
Присоедините к устройству
оригинальный кронштейн, используя
прилагаемые винты.
Винты (M5 x 8)
(в комплекте)
Оригинальный кронштейн
Лицевая панель
(в комплекте)
*
3
Подключите все выводы устройства
в соответствии с описанием,
представленным в разделе “Соединения”
(стр. 9).
4
Установите устройство в машине.
* При необходимости используйте демонтированную
лицевую панель.
