2.5.3 Marker Fctn

Функция специфических измерений маркера: маркер шумов, полосы NdB и счет

частоты.

2.5.3.1 Выбор маркера

Выбирает маркер с функцией выполнения установленного измерения. По умолчанию

установлен маркер 1.

2.5.3.2 Маркер шума

Выполняет функцию обозначения шумов выбранного маркера. Затем считывает его

значение плотности мощности.

Пояснение:

 Если текущий маркер в меню Marker выключен, данная команда активирует его в

режиме «норма». Затем измеряет средний уровень его шумов и нормализует его до

1 Гц. Одновременно с этим компенсирует сходные показатели способов

детектирования и типов линий спектра. При применении таких способов, как

«среднеквадратичное значение» и «выборочное детектирование», измерение

шумов маркера будет более точным.

 Функцию маркера шума можно использовать при измерении отношения несущей

к шуму.

2.5.3.3 N dB полоса

Открывает полосу NdB и устанавливает значение NdB. NdB полоса отображает

разницу частот между двумя точками понижения (N<0) или повышения (N>0) NdB

амплитуды справа и слева от частоты текущего маркера, как представлено на рисунке

ниже:

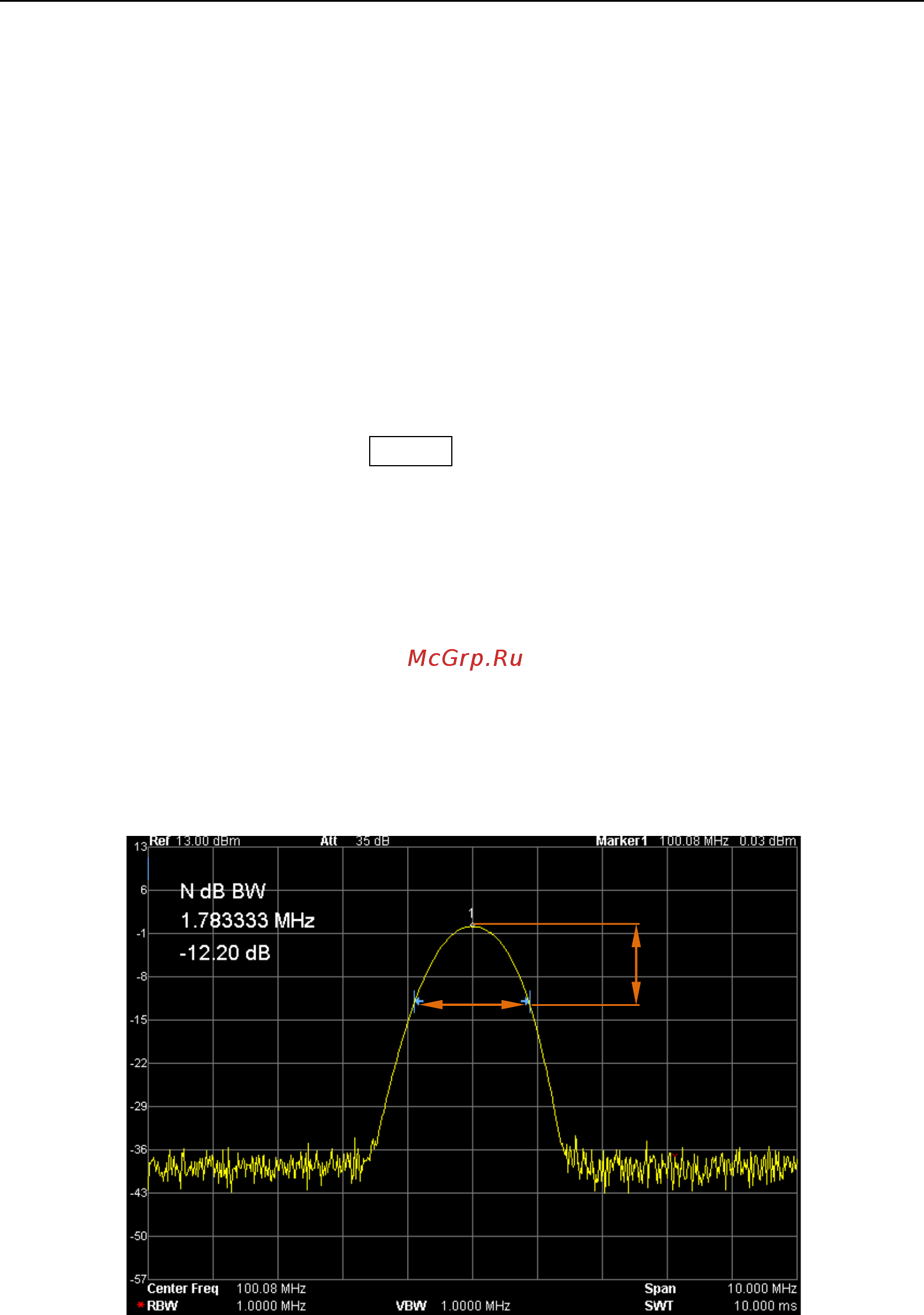

Рисунок 2-26Схематическое изображение измерения полосы N dB

N dB

N dBполоса
