2. Функции лицевой панели RIGOL

Руководство пользователя DSA1000

Диапазон считываемых величин

-200 дБ ~ 200 дБ

Единицы измерений

дБ

Шаг ручки регулировки

1 дБ

Шаг клавиш направления

10 дБ

2.3.4.4 Развертка мощности

Включает или отключает функцию сканирования мощности. При включении

сканирования мощности выходная мощность источника отслеживания будет

изменяться вслед за скоростью сканирования анализатора спектра в диапазоне частоты

сканирования (от начальной частоты до конечной частоты). Выходная мощность,

начиная от настроенной мощности источника отслеживания (Смотрите “Амплитуда

сигнала”), будет постепенно увеличивать выход в пределах настроенного диапазона

мощности (Смотрите “Диапазон амплитуды”). При выключении сканирования

мощности источник отслеживания фиксировано дает заданную выходную мощность

(Смотрите “Амплитуда сигнала”).

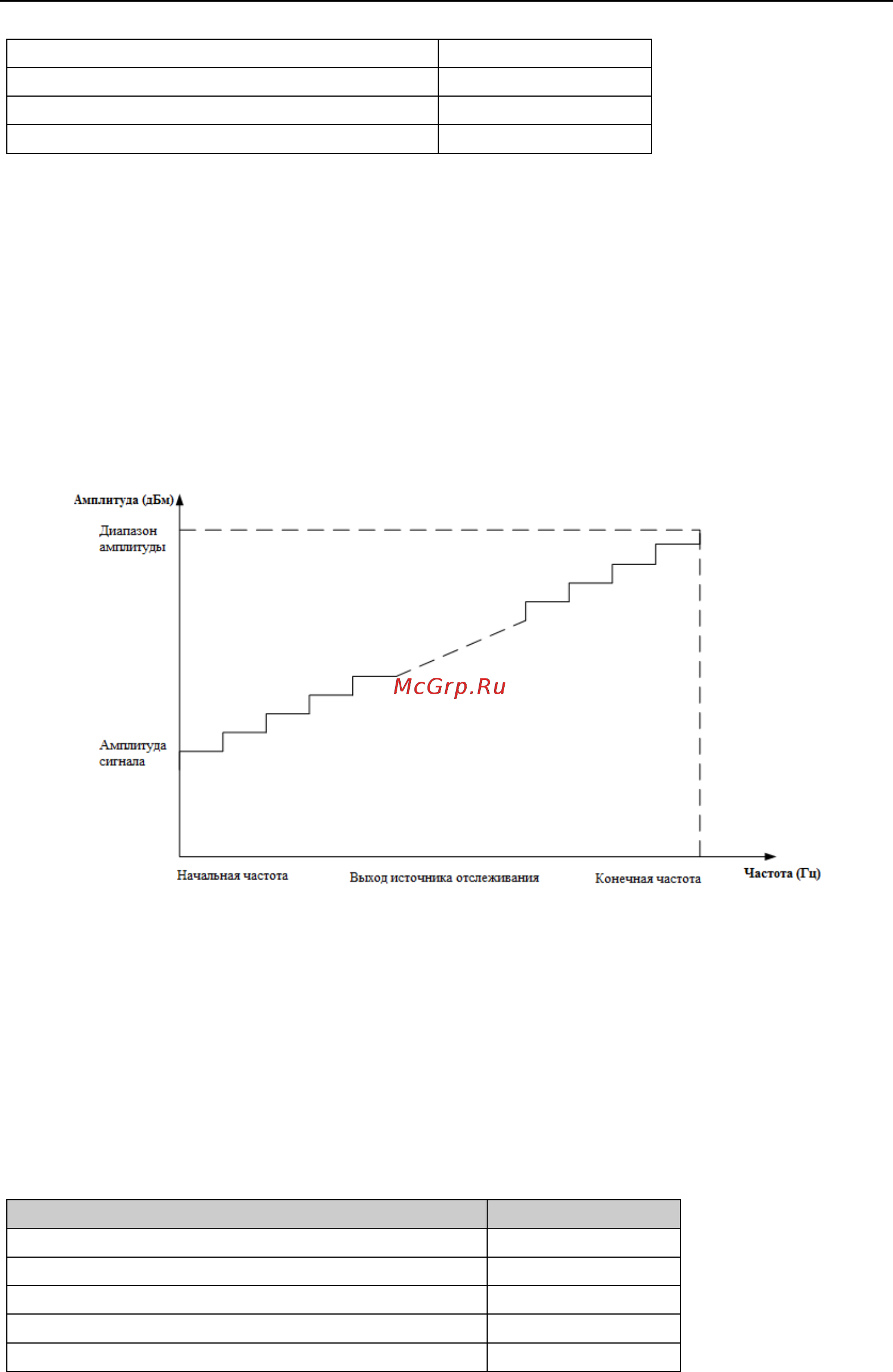

Рисунок 2-14Развертка мощности

2.3.4.5 Диапазон амплитуды

Устанавливает диапазон выходной мощности источника отслеживания во время

развертки мощности. Вместе со значением амплитуды сигнала образуют предельные

значения в режиме развертки мощности. Для изменения данных Вы можете

использовать цифровую клавиатуру, ручку регулировки и клавиши направления.

Основные способы ввода данных подробно описаны в параграфе «Ввод параметров».

Таблица 2-25Амплитудный диапазон выходной мощности источника отслеживания

Параметр

Пояснение

Значение по умолчанию

0 дБ
