RIGOL 2. Функции лицевой панели
46
Руководство пользователя DSA1000
Шаг ручки регулировки
Время развертки/600
Шаг клавиш направления
Шаг в последовательности 1-1.5-2-3-
5-7.5
5. Конечная линия
Устанавливает правую границу измерения мощности временного интервала, где в
качестве единиц измерения выступает временной диапазон. Диапазон расчетов
данных измеряемой мощности распространяется от начальной до конечной линии.
Для изменения данных Вы можете использовать цифровую клавиатуру, ручку
регулировки и клавиши направления. Основные способы ввода данных подробно
описаны в параграфе «Ввод параметров».
Таблица 2-31Начальная линия при измерении мощности временного интервала
Параметр
Пояснение
Значение по умолчанию
100 мс
Диапазон считываемых величин
Начальная линия ~ временной диапазон
развертки
Единицы измерений
кс, с, мс, мкс, нс, пс
Шаг ручки регулировки
Время развертки/600
Шаг клавиш направления
Шаг в последовательности 1-1.5-2-3-5-7.5
2.4.2.2 Мощность соседних каналов
Интерфейс измерения:

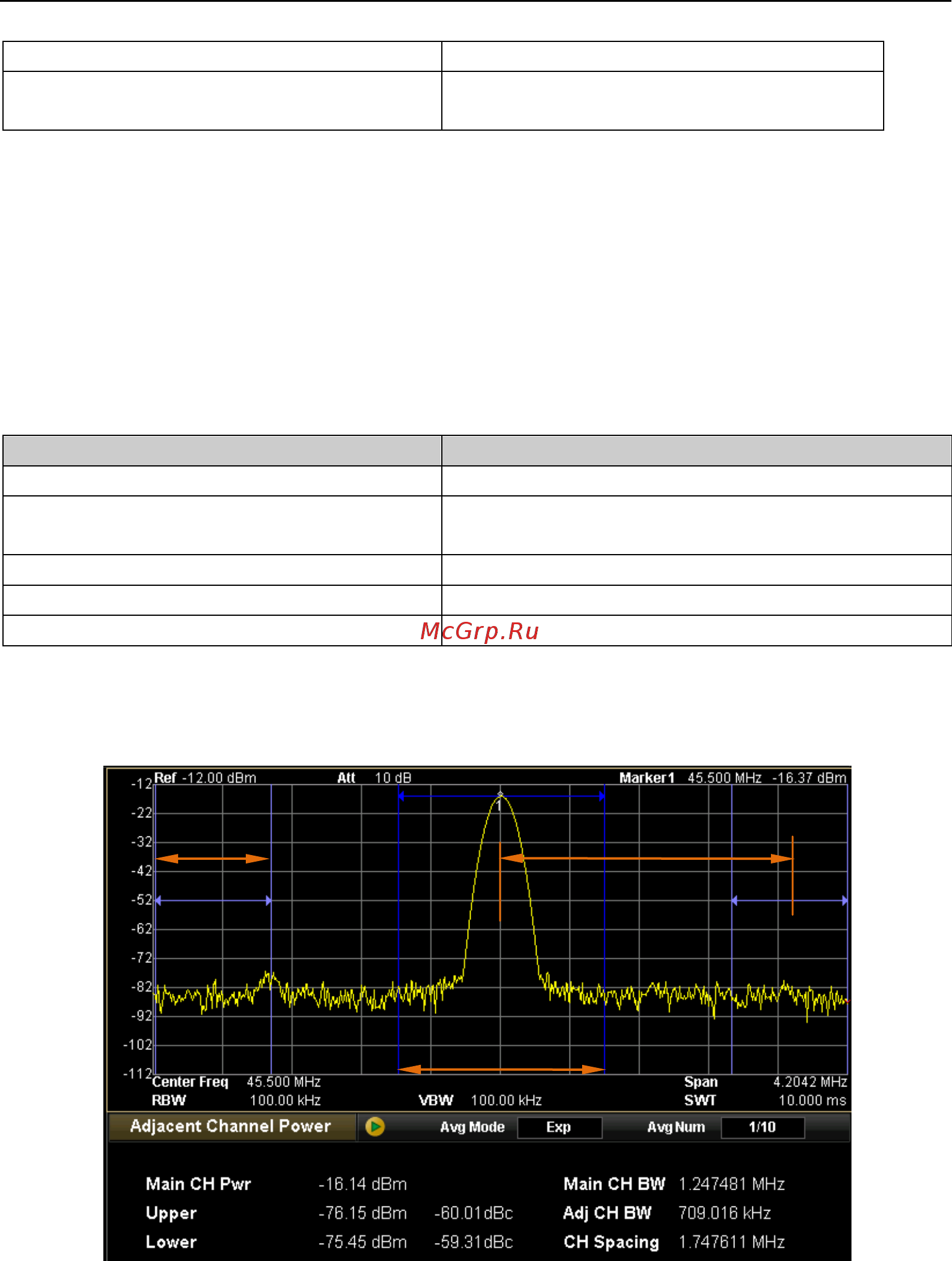

Рисунок 2-16Интерфейс измерений мощности соседних каналов
Результат измерения:
Результат измерения мощности по соседнему каналу включает: мощность основного,
предыдущего и последующего каналов.
Мощность основного канала: отображает в полосе основного канала.
Расстояние между
каналами
Полоса основного
канала
Соседняя полоса
