1. Введение RIGOL
13
Руководство пользователя DSA1000
1.3.2 Снятие защитной крышки
Перед использованием устройства, пожалуйста, снимите защитную крышку с лицевой
панели анализатора. Для этого обеими руками потяните зажимы по бокам защитной
крышки в направлении, указанном на рисунке снизу.

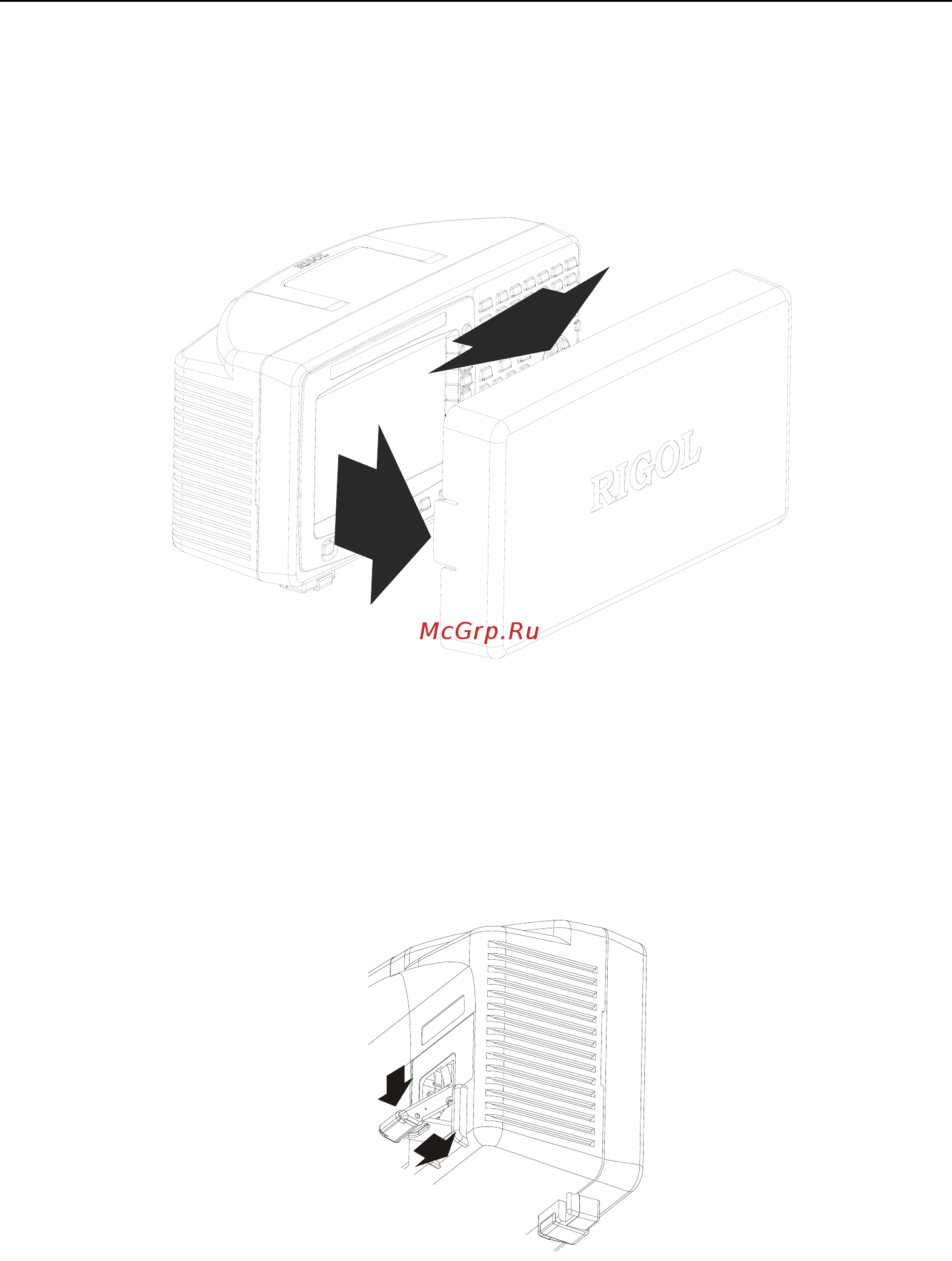

Рисунок 1-14Снятие защитной крышки
1.3.3 Регулировка опорных ножек
При необходимости отрегулируйте опорные ножки устройства в направлении,
указанном на рисунке ниже:
Рисунок 1-15Регулировка опорных ножек
