RIGOL 1. Введение

Руководство пользователя DSA1000

1.3.4 Подключение к источнику питания

Данное устройство может быть подключено к источнику переменного тока либо

использовать заряд аккумулятора.

1.3.4.1 Подключение к источнику переменного тока

Пожалуйста, подключите устройство к источнику питания с помощью кабеля питания,

поставляющегося в комплекте с анализатором, как показано на рисунке ниже. Для

получения информации по требуемым показателям напряжения или мощности

переменного тока, а также частоты, пожалуйста, ознакомьтесь с параграфом «Задняя

панель».

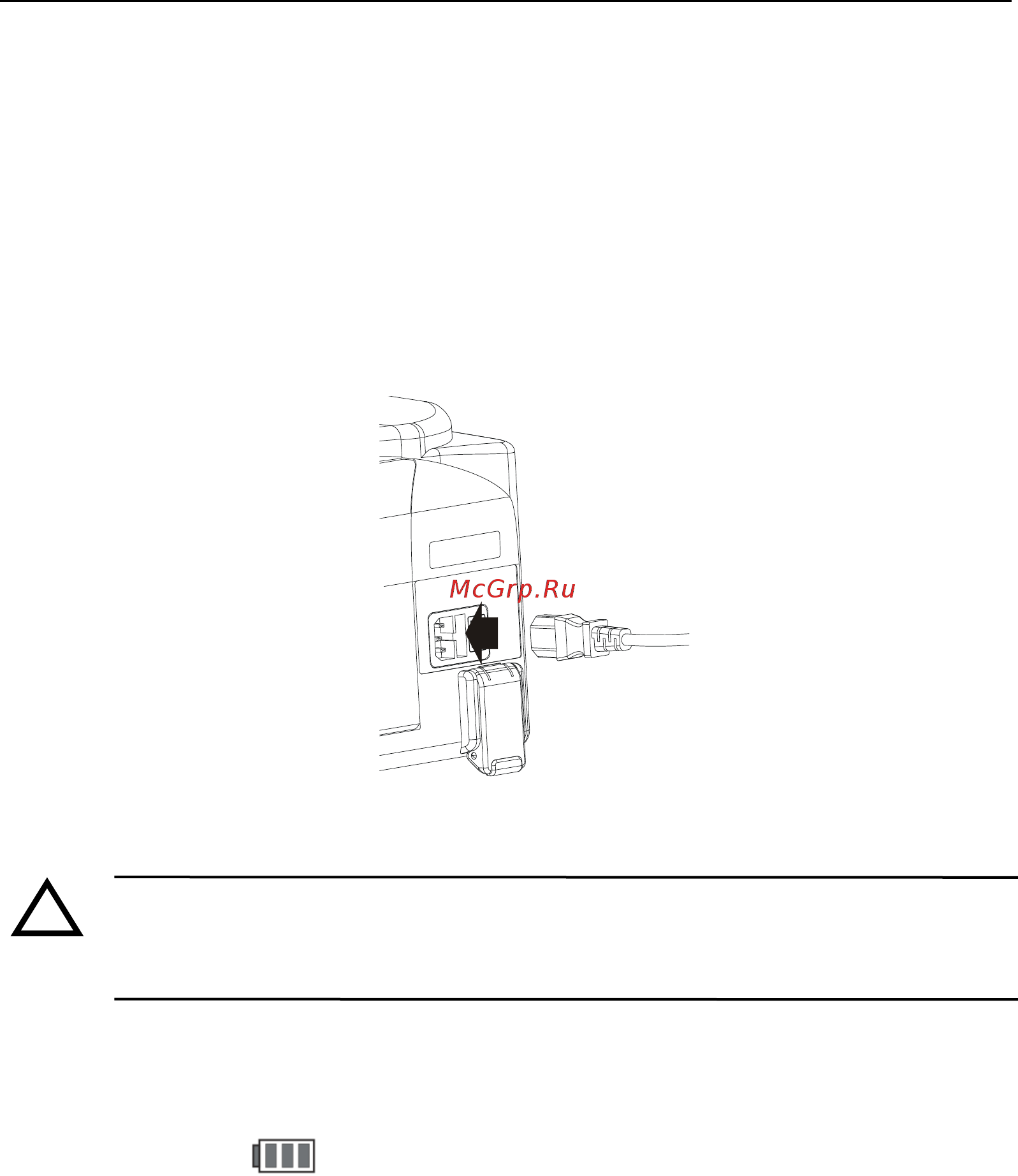

Рисунок 1-16Подключение к источнику переменного тока

Внимание

Во избежание получения удара электрическим током убедитесь, что

устройство правильно заземлено.

1.3.4.2 Использование аккумулятора

В случае необходимости при работе с устройством можно использовать аккумулятор.

Установите его, как показано на рисунке ниже. После установки на лицевой панели

загорится индикатор , который показывает состояние батареи.

 Зеленый цвет означает, что заряд батареи> 80%;

 Оранжевый цвет означает, что количество заряда > 20% но < 80%;

 Красный цвет означает, что количество заряда < 20%;

 Индикатор не горит,значит, батарея не установлена, либо заряда не

достаточно для работы.
