2. Функции лицевой панели RIGOL
25
Руководство пользователя DSA1000
2.2.4 Trig
Данная функция устанавливает соответствующие значения типа запуска (триггера)
анализатора.
2.2.4.1 Тип запуска
Тип запуска включает в себя: произвольный запуск, видеозапуск и внешний запуск.

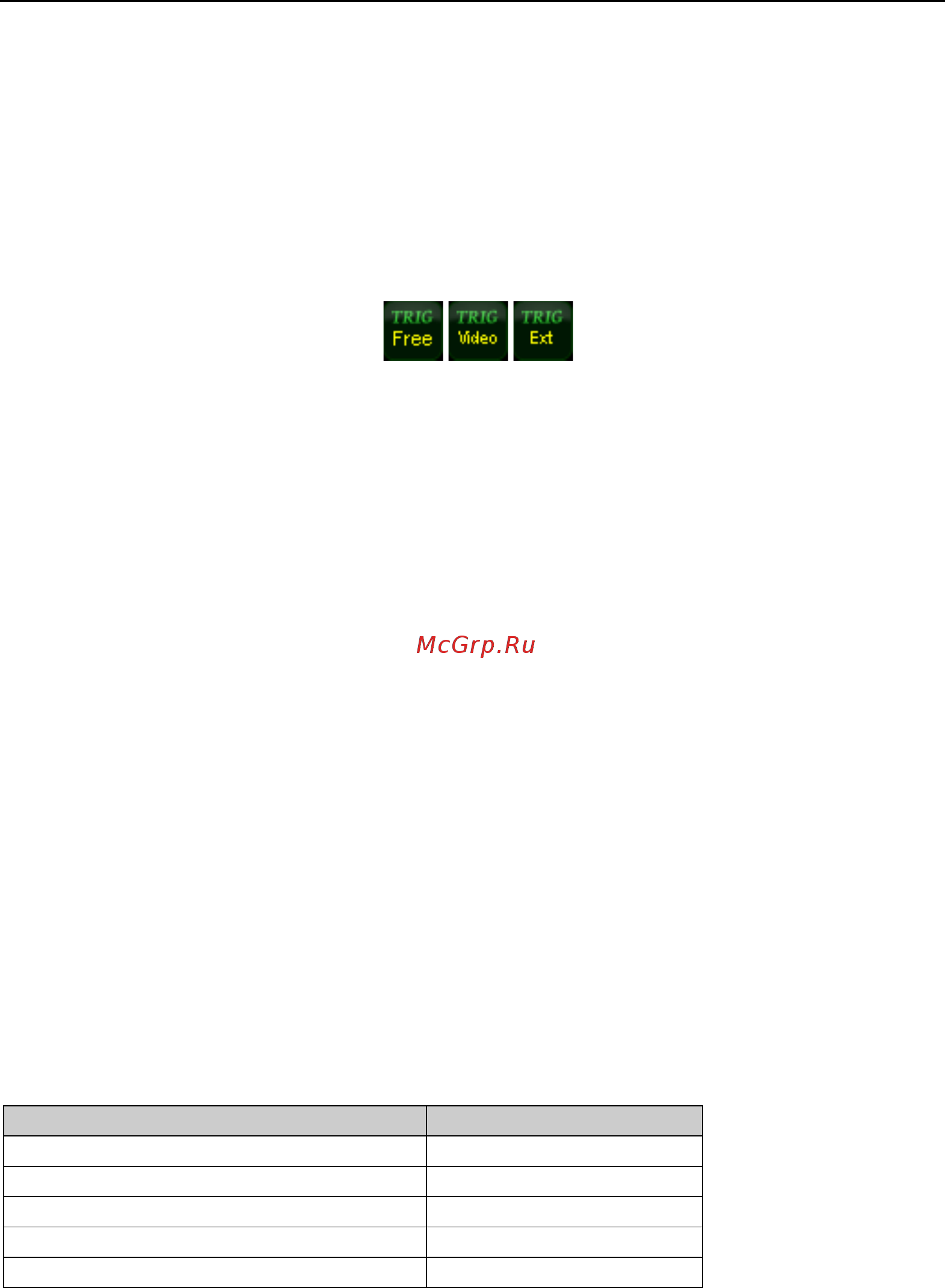

При активизации каждого типа запуска с левой стороны экрана будет появляться
значок с соответствующим значением:
1. Свободный запуск
В любое время удовлетворяют условия пуска, то есть непрерывно генерируется
сигнал пуска.
2. Видеозапуск
Когда напряжение обнаруженного видеосигнала выходит за пределы заданного
уровня видеопуска, генерируется сигнал пуска. При ненулевой ширине
сканирования, нулевой ширине сканирования при способах обнаружения волн
«среднеквадратическое значение» или «среднее напряжение» данный способ
пуска использовать нельзя.
3. Внешний запуск
Внешний сигнал (TTL сигнал) поступает через подключенный ко входу
[TRIGGERIN] на задней панелиустройства коннектор. Триггерный сигнал
генерируется тогда, когда он удовлетворяет всем установленным пределам запуска.
2.2.4.2 Настройки запуска
1. Уровень запуска
Данная функция устанавливает уровень запуска видеосигнала. В этом случае на
экране появляется линия уровня запуска TL и его значение. Для изменения
данных Вы можете использовать цифровую клавиатуру, ручку регулировки и
клавиши направления. Основные способы ввода данных подробно описаны в
параграфе «Ввод параметров».
Таблица 2-18Уровень запуска
Параметр
Пояснение
Значение по умолчанию
0 dBm
Диапазон считываемых величин
-300 dBm ~ 50 dBm
Единицы измерений*
dBm
Шаг ручки регулировки
1 dBm
Шаг клавиш направления
10 dBm
Примечание*: соответствуют выбранным единицам по оси Y.
2. Фронт запуска
Настраивает при внешнем пуске фронт пуска как передний фронт или задний
фронт.
