2. Функции лицевой панели RIGOL
49
Руководство пользователя DSA1000
2.4.2.3 Мощность канала
Интерфейс измерения:

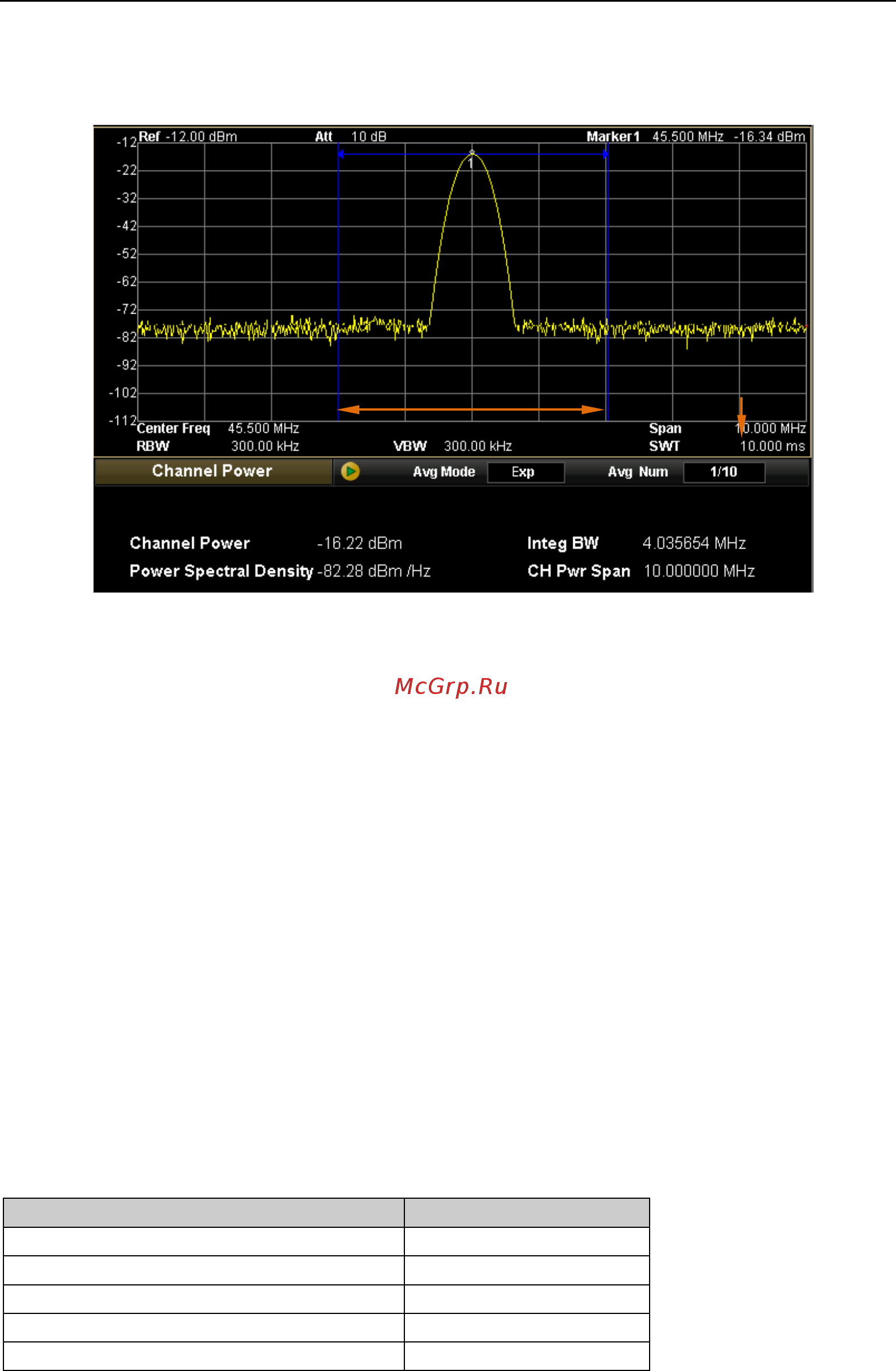

Рисунок 2-17Интерфейс измерения мощности канала
Результат измерения:
Результат измерения мощности канала включает: мощность канала и спектральную
плотность мощности.
Мощность канала: интеграл мощности внутри ширины полосы.
Спектральная плотность мощности: интеграл мощности внутри канала,
нормализированной до мощности 1 Гц (единица измерения дБм/Гц.).
Параметры измерения:
Параметры измерения мощности канала включают: количество средних значений, тип
среднего значения, интеграл ширины полосы и ширина сканирования канала.
1. Количество средних значений
Задает количество раз для расчета среднего значения результатов измерения. По
умолчанию находится в выключенном состоянии.
Для изменения данных Вы можете использовать цифровую клавиатуру, ручку
регулировки и клавиши направления. Основные способы ввода данных подробно
описаны в параграфе «Ввод параметров».
Таблица 2-36Количество средних значений при измерении мощности канала
Параметр
Пояснение
Значение по умолчанию
10
Диапазон считываемых величин
1 ~ 1000
Единицы измерений
нет
Шаг ручки регулировки
1
Шаг клавиш направления
1
Интеграл ширины полосы Ширина скан. канала
