1. Введение RIGOL
7
Руководство пользователя DSA1000
1.1.3 Разъемы на лицевой панели

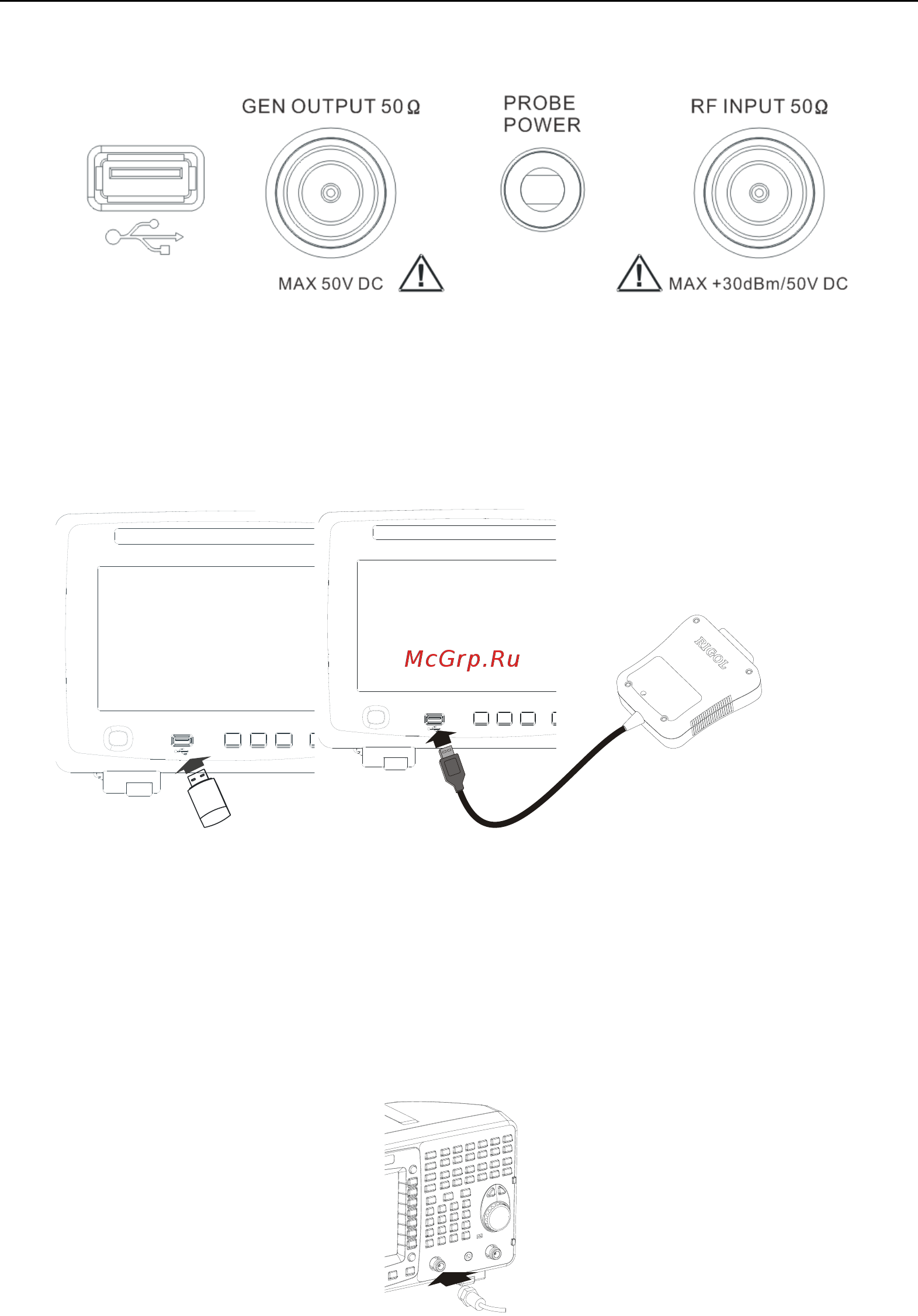

Рисунок 1-3Разъемы на лицевой панели
1. Разъем USB Host
Анализатор может выступать в качестве «основного оборудования» во время его
соединения с внешним оборудованием при помощи USB разъема. Данный разъем
поддерживает флэш-карты памяти, адаптерUSB-GPIB, как показано на рисунке ниже:
Флэш-накопитель Расширенное подключение GPIB
Рисунок 1-4РазъемUSB
2. GENOUTPUT 50 Ω(Выход источника отслеживания 50 Ом)
Выход источника отслеживания можно при помощи кабеля со штекерным коннектором
N-типа подсоединить к приемному оборудованию. Функция отслеживания сигнала
доступна только в модели DSA1030-TG.
>
Рисунок 1-5Выход для подключения источника отслеживания
