RIGOL 4. Удаленное управление
4
Руководство пользователя DSA1000
4.2 Управление через LAN-разъем
1. Подключение оборудования
Подключите анализатор к Вашей локальной сети через LAN-разъем, как показано,
на рисунке 1-13.
2. Конфигурация сетевых настроек
Выберите тип разъема «LAN» в соответствии с инструкциями в подменю
«Установки разъема»LAN.
3. Поиск источника оборудования

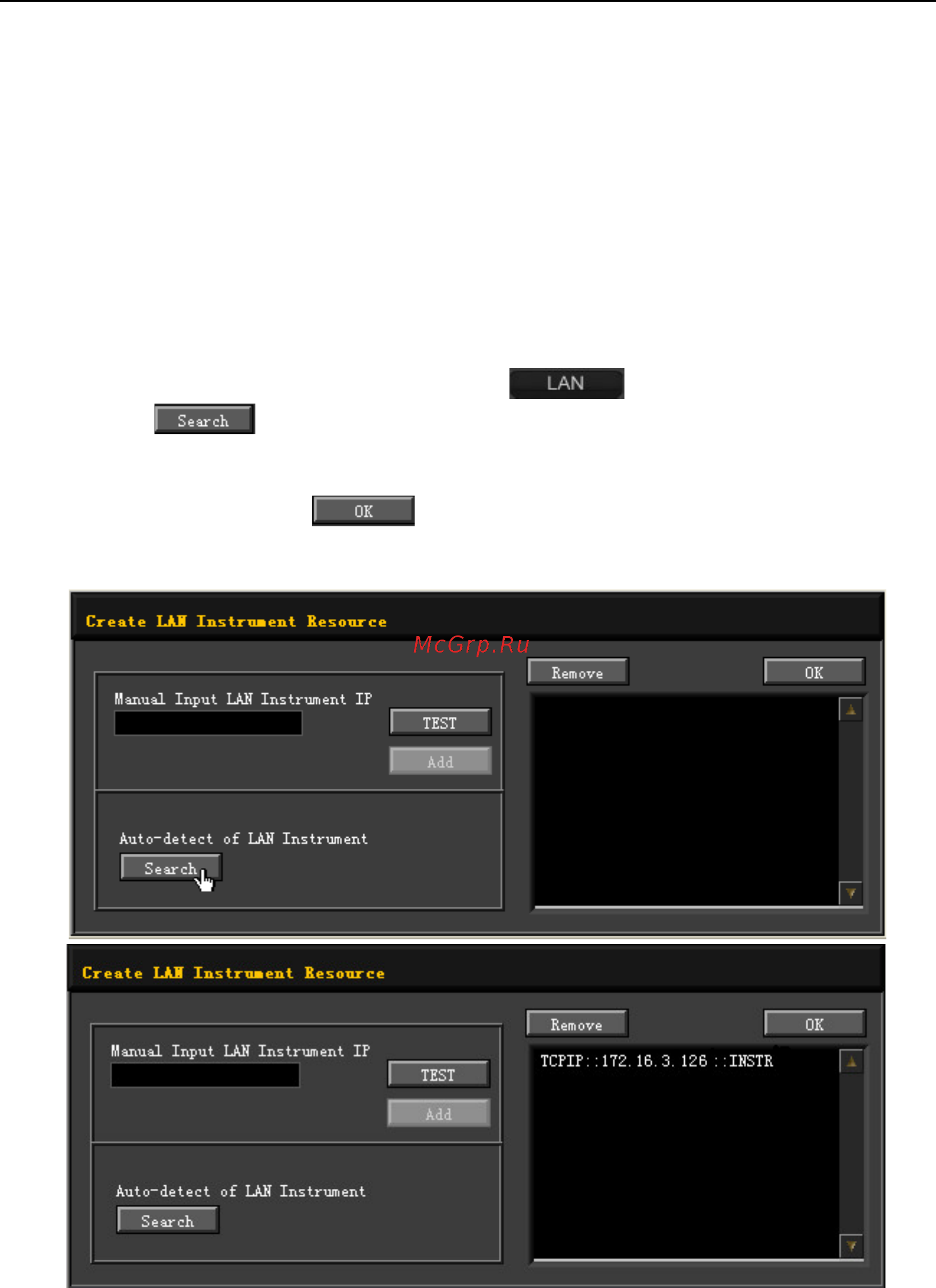

Откройте программу UltraSigma, нажмите , в появившемся окне
нажмите . UltraSigma произведет поиск и подключится к анализатору в
Вашей локальной сети. Найденное измерительное оборудование отобразится в
диалоговом окне на правой стороне экрана. Выбрав все необходимое
оборудование, нажмите для завершения операции добавления, как
показано на рисунке ниже:
(а)
(б)
Рисунок 4-4Поиск сетевого источника оборудования
4. Просмотр подключенного оборудования
Информация о подключенном оборудовании появится в текущем каталоге
