RIGOL 1. Введение
18
Руководство пользователя DSA1000
1.4 Пользовательский интерфейс
1
2
3
4 5
6
7
8
9
10
11
12
13 14
15
16
17
18
31 30
29
28
27 26 23
24
25 22
19 20
21
32
33
34
35
36
37
38
41
40
39
42

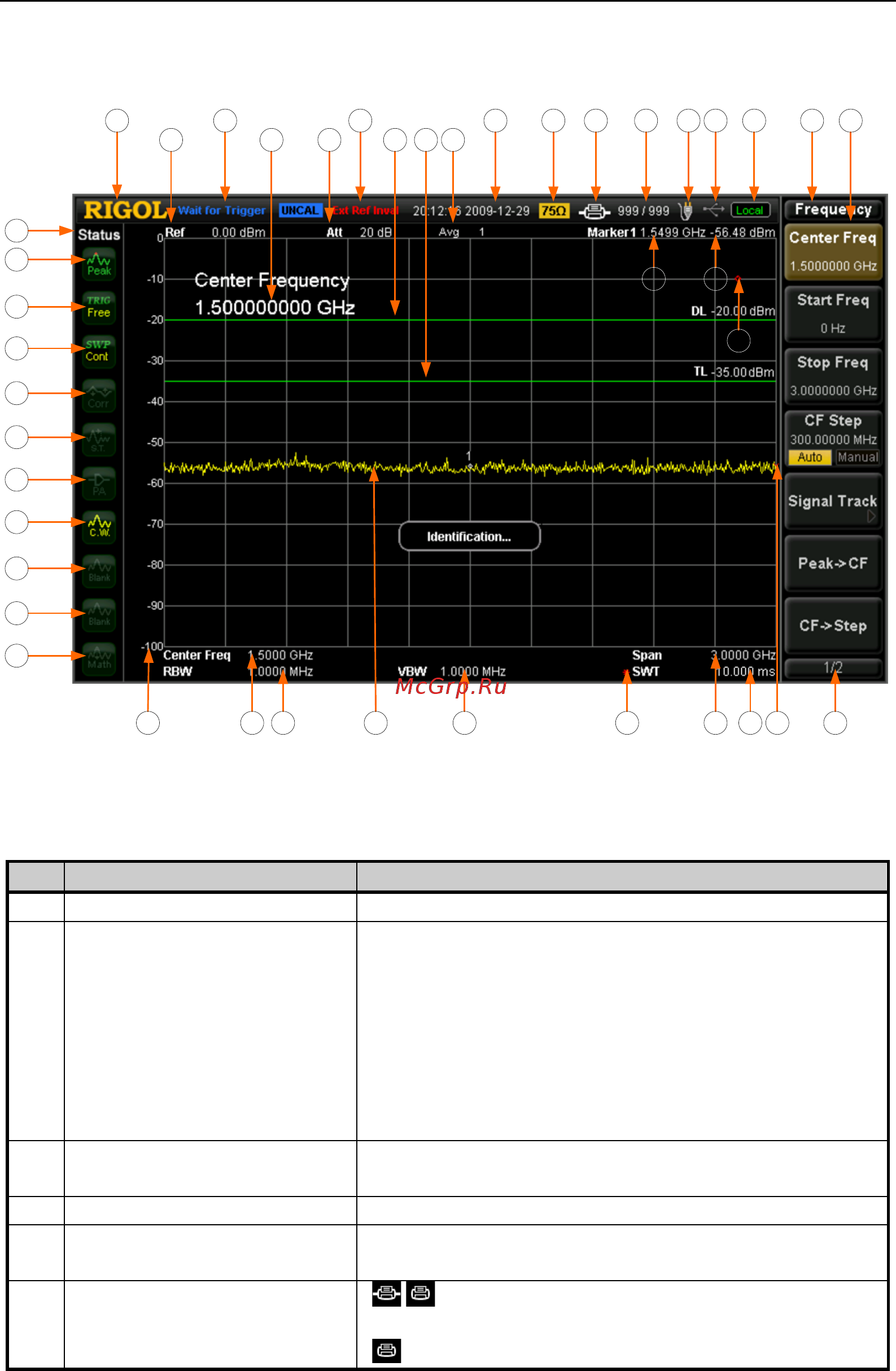

Рисунок 1-20Пользовательский интерфейс
Таблица 1-3Условные обозначения пользовательского интерфейса
№
Условное обозначение
Пояснение
1
LOGO
Логотип компании RIGOL
2
Состояние системы
(UNCAL и
Identification…разное
местоположение,
подробно показано на
рис.)
AutoTune: автоматическое обнаружение сигнала
AutoRange: автоматическое определение
диапазона
Wait for Trigger: ожиданиепуска
Calibrating: калибровка
UNCAL: измерение не откалибровано
Identification…: идентификация устройства типа
LXI
3
Внешний эталон
ExtRef: Внешний эталон
ExtRefInvalid: Внешний эталон недоступен
4
Время
Показывает время системы
5
Входное сопротивление
Отображает величину текущего входного
сопротивления (отображается только при 75Ом)
6
Состояние печати
: отображаются поочередно, показывает
подключение принтера
: принтер подключен/печать
