4.3 Управление через модуль GPIB

1. Подключение оборудования

Используя модуль USB-GPIB компании RIGOL(опция), подключите анализатор к

вашему ПК, поддерживающему GPIB карты, в соответствии с порядком,

показанным на рисунке 1-4 «Соединение через разъем USBHost» в разделе

«Расширенное соединение GPIB».

2. Установка драйвера GPIB карты

Пожалуйста, установите правильно драйвер GPIB карты на Ваш ПК.

3. Установка адреса GPIB

Установите адрес GPIB в соответствии с инструкциями по настройке адреса

анализатора, приведенными в разделе «Настройка соединенияGPIB».

4. Поиск подключенного оборудования

Откройте программу UltraSigma, нажмите , откройте приведенную ниже

панель. Нажмите «Search», программа выполнит поиск и подключится к

найденному в ПК и соединенному через GPIB с ПК оборудованию. Найденное

оборудование отобразится на панели с правой стороны экрана.

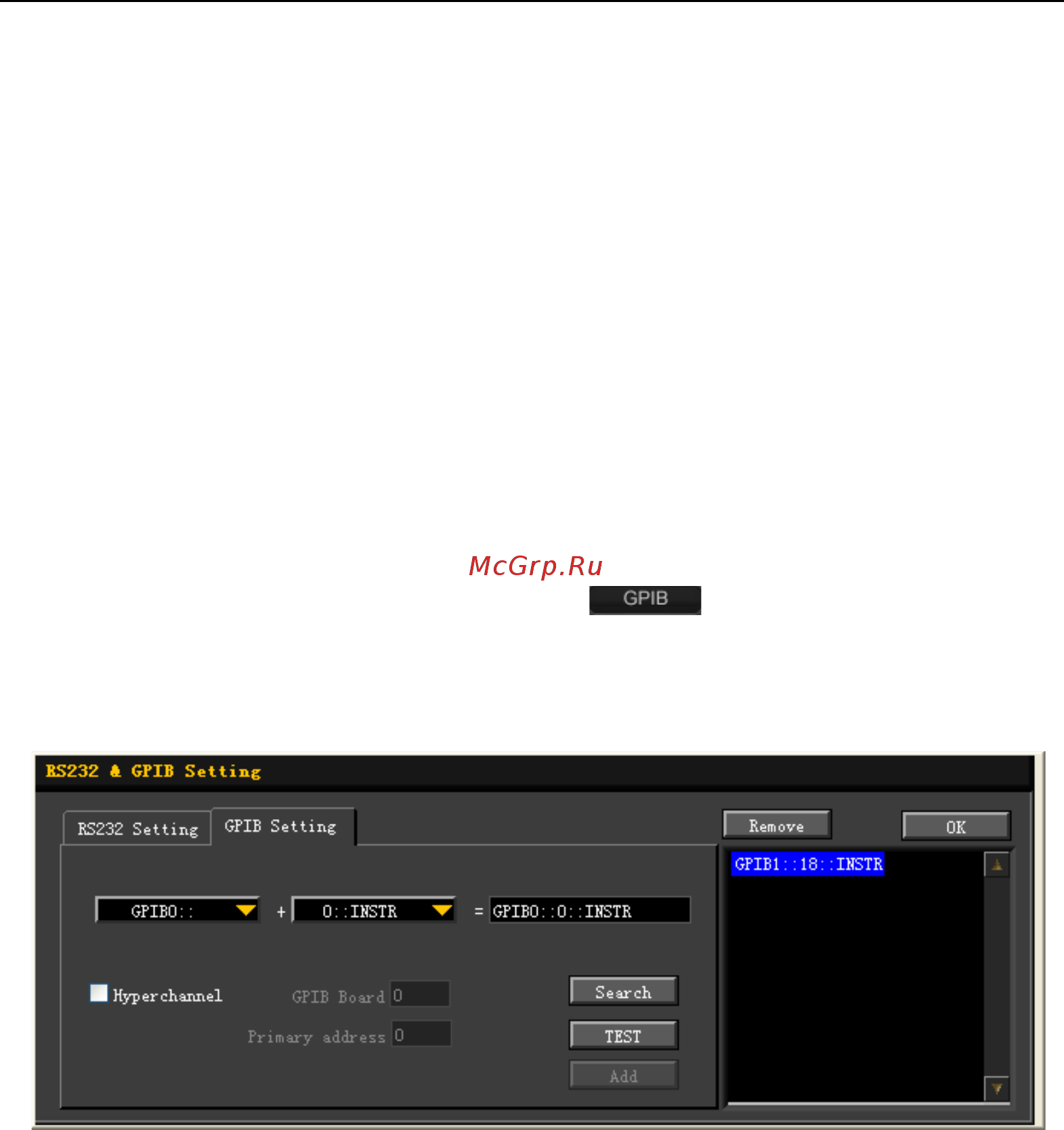

Рисунок 4-8Настройка соединения GPIB

В случае невозможности осуществления автоматического поиска:

 В диалоговом окне «GPIB::» в подменю ПК выберите адрес карты GPIB, а в

диалоговом окне «::INSTR» выберите установленный на анализаторе адрес

GPIB.

 Нажмите «Test», убедитесь, что соединение через GPIB успешно установлено.

Если соединение не установлено, попытайтесь устранить неполадку, следуя

соответствующим инструкциям.

5. Просмотр найденного оборудования

Нажмите «OK», вернитесь в основной интерфейс программы, обнаруженное и

подключенное через GPIB измерительное оборудование появится в каталоге

«RIGOLOnlineResource».
