RIGOL 2. Функции лицевой панели
6
Руководство пользователя DSA1000

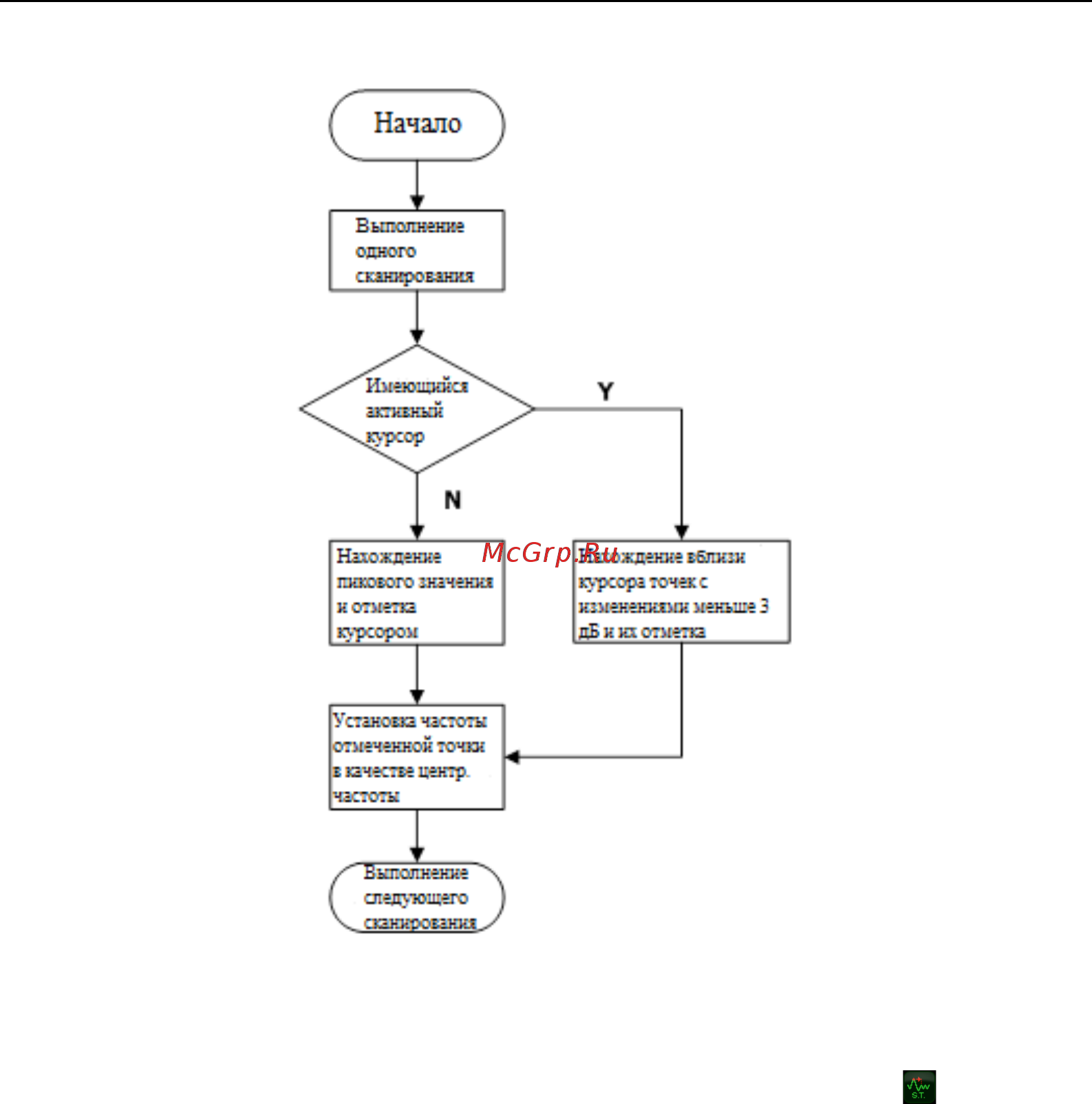

Рисунок 2-1Процесс отслеживания сигнала
Пояснение:
При включении отслеживания сигнала значок ST (SignalTrack) появится в
строке состояния в левой стороне экрана.
Если в данный момент имеется активный курсор, при включении отслеживания
сигнала вблизи курсора находится и отмечается точка с изменением амплитуды не
более 3 дБ, значение частоты этой точки ставится в качестве центральной частоты,
таким образом сигнал остается в центре экрана.
Если в данный момент не имеется действующего курсора, при включении
отслеживания сигнала активируется курсор 1, выполняется один поиск пикового
значения, и текущее пиковое значение ставится в качестве центральной частоты,
таким образом сигнал все время остается в центре экрана.
В режиме непрерывного сканирования выполняется непрерывное отслеживание; в
режиме одноразового сканирования выполняется только одноразовое
отслеживание сигнала; в режиме нулевой ширины сканирования функция
отслеживания сигнала недействительна.
2.1.1.6 Пиковое значение->Центральная частота
Выполняется одноразовый поиск пикового значения, и частота пикового значения
ставится в качестве центральной частоты анализатора спектра частот. В режиме
