1. Введение RIGOL
9
Руководство пользователя DSA1000
1.2 Задняя панель

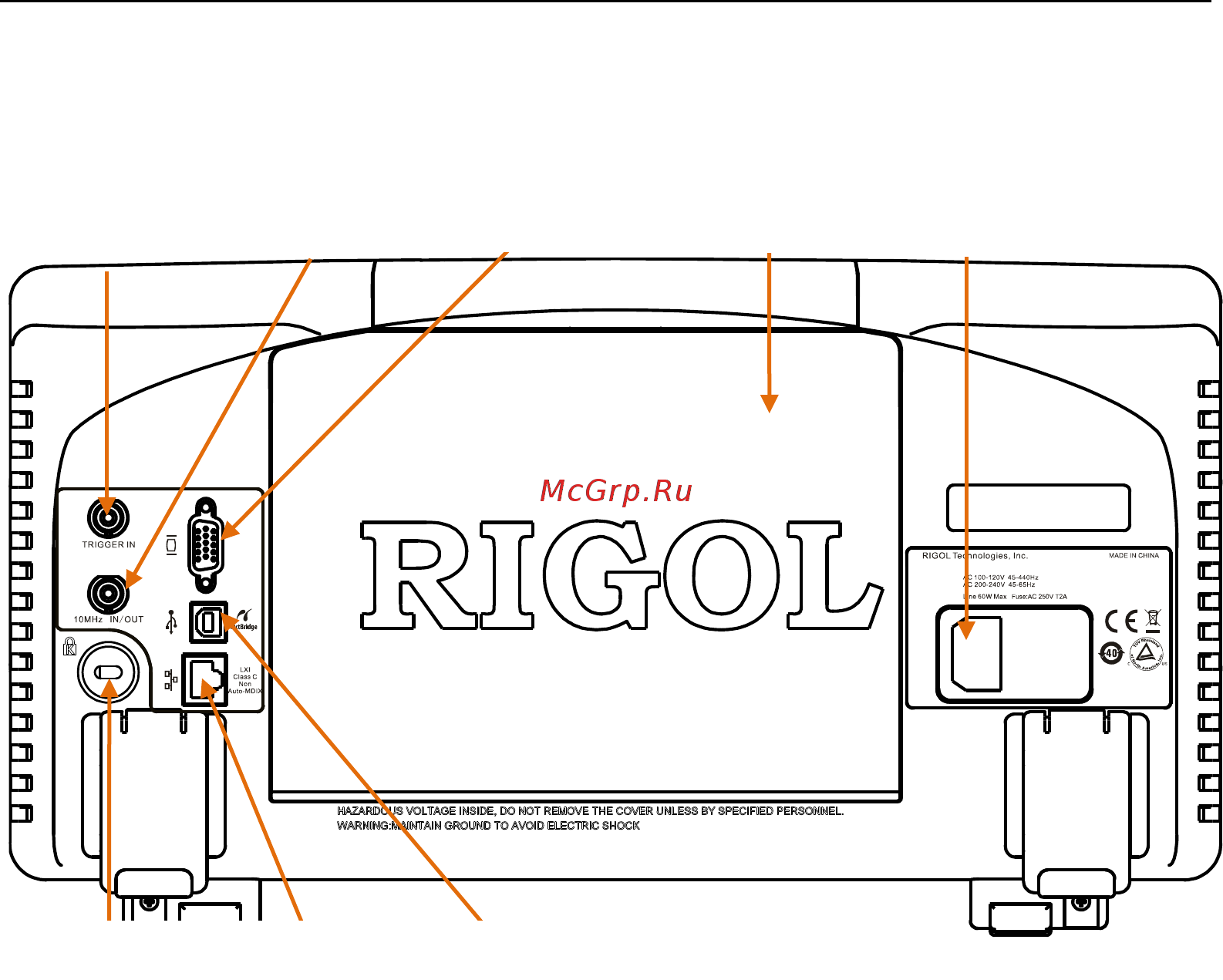

Рисунок 1-7Задняя панель
1. Коннектор источника переменного тока
Устройство можно подключить к источнику питания следующих типов:
AC: 100 - 120 В, 45 - 440 Гц
AC: 200 - 240 В, 45 - 65 Гц
2. Аккумулятор с возможностью подзарядки
При необходимости можно использовать аккумулятор с напряжением 10 - 18 В, с
возможностью непрерывной работы в течение 3-х часов.
3. TRIGGER IN
Внешний пусковой сигнал вводится в анализатор спектра частот через кабель BNC,
как показано на рисунке ниже:
Паз под замокРазъем LAN Разъем USB Device
TRIGGER IN10MHz IN/OUT VGA разъем Заряжаемый аккумулятор Коннектор источника АС
