RIGOL 2. Функции лицевой панели
104
Руководство пользователя DSA1000

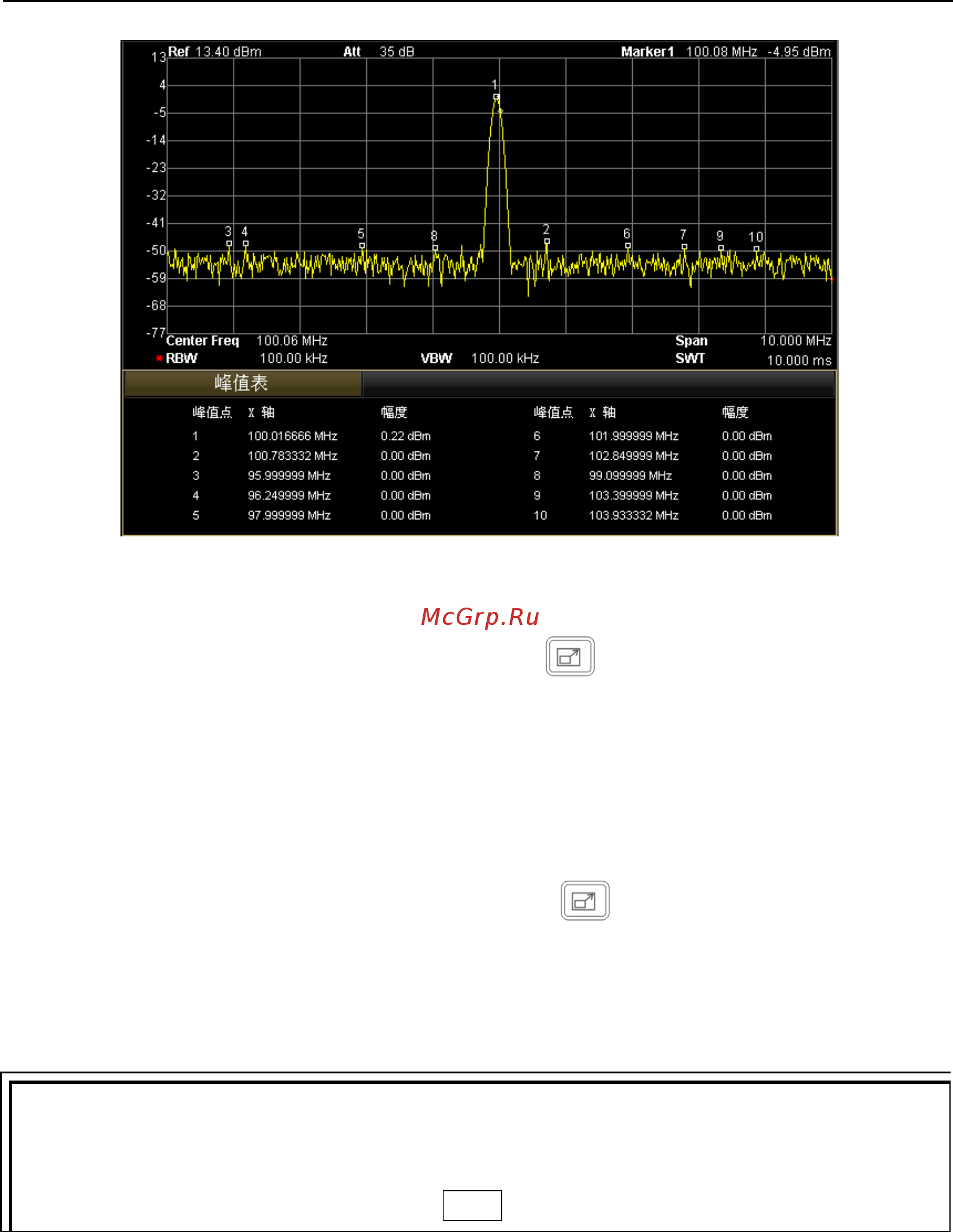

Рисунок 2-35Смена отображаемого окна
Пояснение:
В сочетании с клавишей масштабирования
можно увеличивать выбранное
окно для более подробного изучения отображаемой линии спектра сигнала.
Если многооконный режим уже открыт, и какое-либо окно увеличено, повторное
нажатие клавиши сменит отображаемое окно.
2.7.3 Масштабирование
В многооконном режиме при нажатии клавиши происходит масштабирование
выбранного окна. Первоначальное нажатие данной клавиши увеличивает выбранное
окно до размеров всей области графического изображения. Последующее нажатие
клавиши приводит к выходу из области графического изображения и возврату в
многоэкранный режим.
Подсказка
Открытие следующих функций приводит к переходу анализатора к многоэкранному
режиму работы: таблица маркеров, график пиковых значений, таблица калибровки, а
также измерительные функции в меню Meas.
