2. Функции лицевой панели RIGOL
29
Руководство пользователя DSA1000
системе установлен способ отрицательного пикового значения.

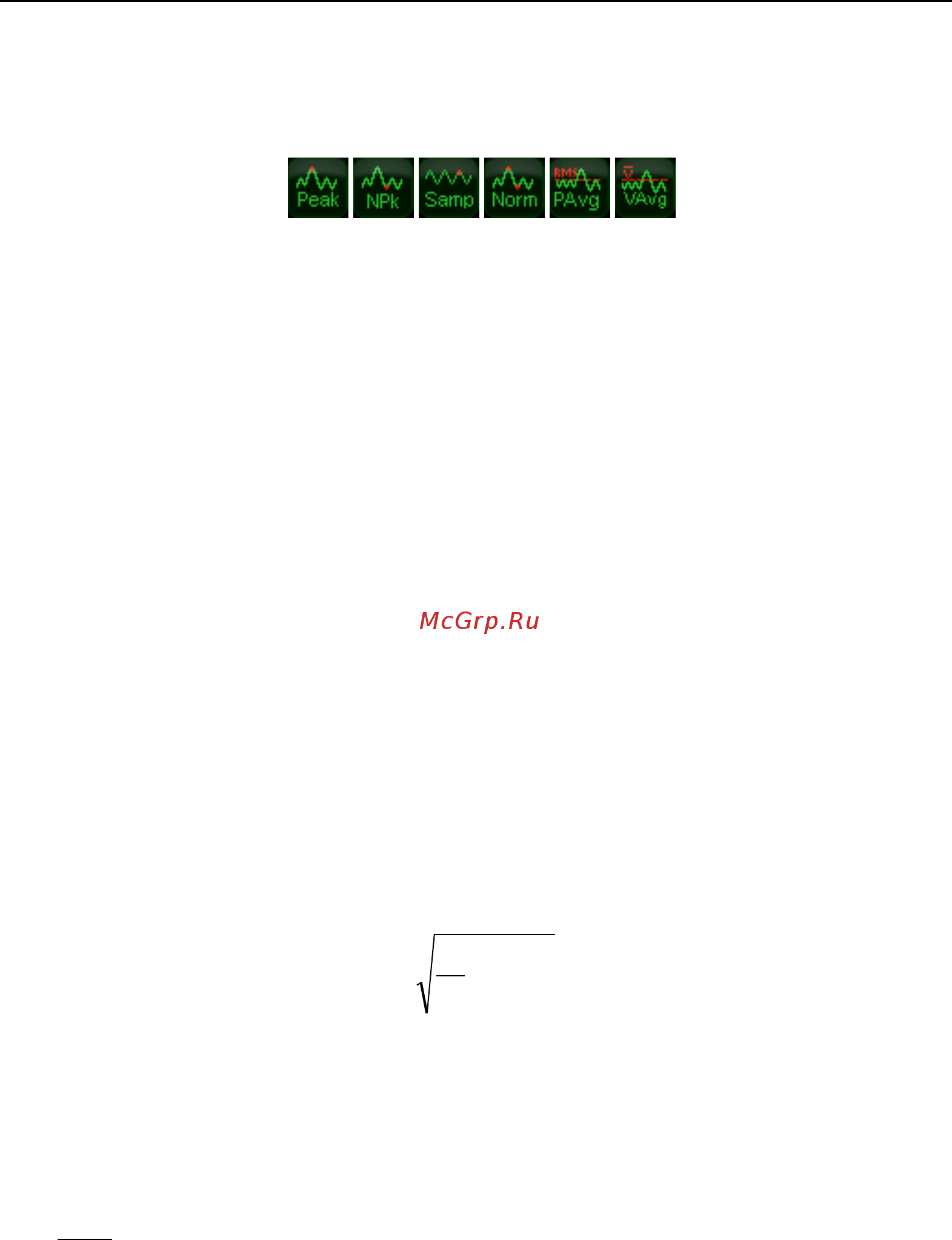

Все вышеперечисленные способы детектирования имеют свои значки на панели
состояния, как показано на рисунке ниже:
2.3.1.1 Положительное пиковое значение
Детектор отображает в соответствующем пикселе максимальное из выборочных
значений.
2.3.1.2 Отрицательное пиковое значение
Детектор отображает в соответствующем пикселе минимальное из выборочных
значений.
2.3.1.3 Выборочное детектирование
Детектор произвольно отображает в соответствующем пикселе любое из выборочных
значений.
2.3.1.4 Стандартное детектирование
Детектор отображает в соответствующем пикселе минимальное и максимальное из
выборочных значений. Применение стандартного метода детектирования позволяет
непосредственно наблюдать диапазон изменения амплитуды сигнала.
2.3.1.5 Среднеквадратичное значение показателя
Детектор высчитывает из значений выборки среднеквадратическую величину (см.
формулу ниже) и значение, полученное в результате расчетов, отображает в качестве
значения пикселя. С помощью данного метода можно тормозить шумы и наблюдать
слабые сигналы.
∑
=
×=
N
iRMS
v
N
V
1i
2
1
(0-8)
RMS
V
= среднеквадратичное значение напряжения, единицы измерения – вольты V
N
количество значений выборки, распределенных по каждому пикселю
i
v
огибающая значения выборки, единицы измерения – вольты V
Опорное напряжение
R
может применяться для расчета мощности:
R
v
P
RMS
2
=
2.3.1.6 Среднее значение напряжения
Детектор высчитывает из значений выборки среднеарифметическое значение (см.
формулу ниже) и значение, полученное в результате расчетов, отображает в качестве
значения пикселя.
