Rigol DSA1030-TG [75/259] Continue
![Rigol DSA1030-TG [75/259] Continue](/views2/1473286/page75/bg4b.png)
2. Функции лицевой панели RIGOL
27
Руководство пользователя DSA1000
2.2.6 Continue
Устанавливает в качестве режима развертки непрерывную развертку.
Пояснение
В случае если текущая система находится в режиме однократной развертки,
причем не находится в состоянии измерения, после нажатия данной клавиши
система входит в режим непрерывной развертки и при условиях,
удовлетворяющих запуску, выполняет непрерывную развертку.
В случае если текущая система находится в режиме однократной развертки и в
режиме проведения измерений, после нажатия данной клавиши, система входит в
режим непрерывной развертки и при условиях, удовлетворяющих запуску,
выполняет непрерывные измерения.
В режиме непрерывной развертки система автоматически испускает сигнал
инициализации запуска и после проведения каждой развертки сразу входит в
режим оценки условий.

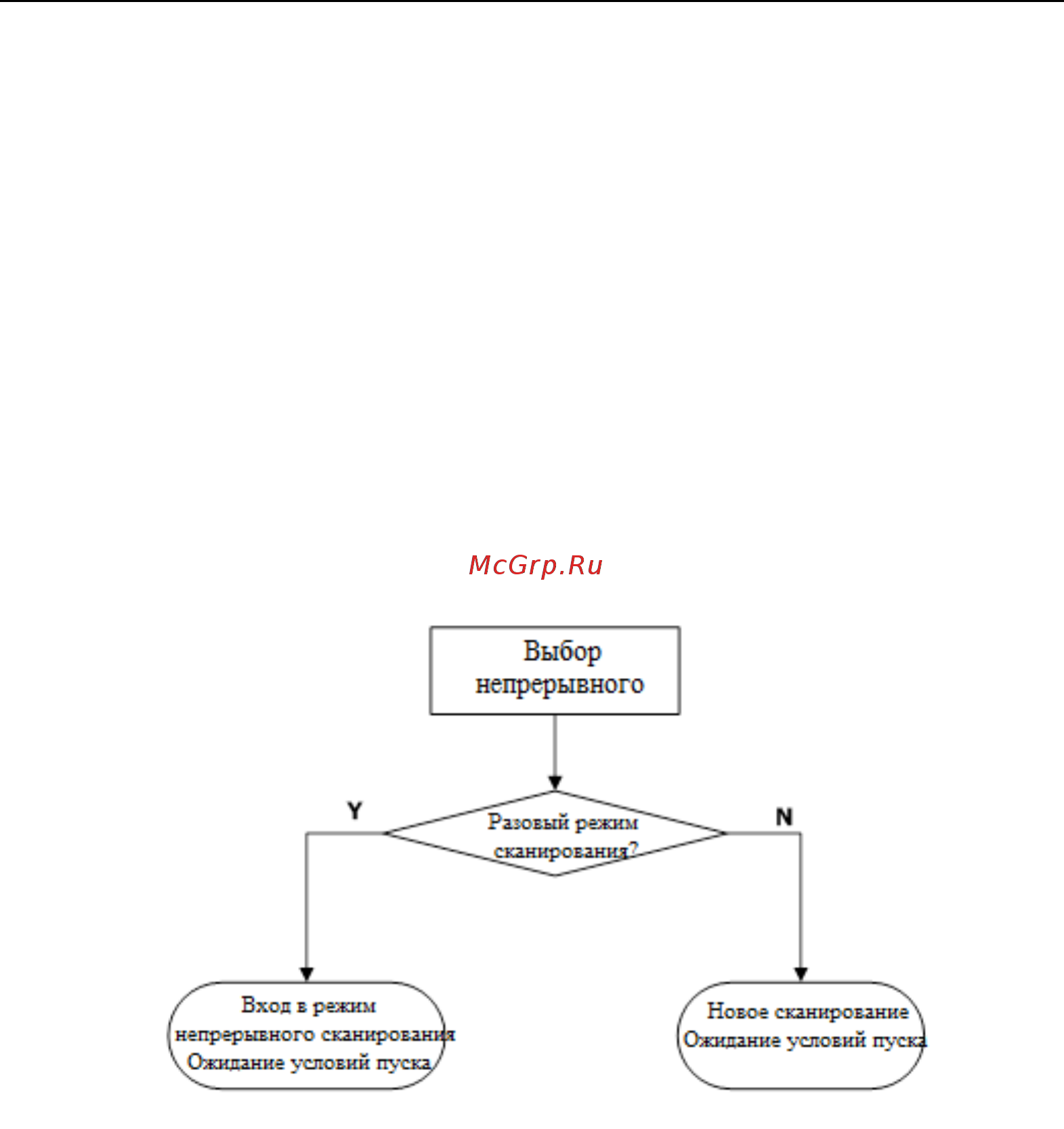

Рисунок 2-12Процесс непрерывной развертки
