3. Примеры измерений RIGOL
27
Руководство пользователя DSA1000
－Нажмите клавишуЦентральная частота, введите значение 100 МГц.
－Нажмите клавишуMeas
－Нажмите клавишуФункция измерения, зайдите в подменю
－Нажмите клавишу перехода на следующую страницу
－Нажмите клавишу Искажения гармоники
(3) Изменение настроек гармонических искажений
－Нажмите клавишуMeas Setup
－Нажмите клавишуКоличество гармоник, введите цифру 3.
3. Считывание результата измерения
Результат измерения отобразится в нижнем окне разделенного экрана: частота
основной волны 100 МГц; амплитуда -9.90 дБм.
Частота второй гармоники 200 МГц, амплитуда -41.76 дБм.
Частота третьей гармоники 300 МГц, амплитуда -50.98 дБм.
Общее гармоническое искажение составляет 2.72%. Смотрите рисунок ниже:

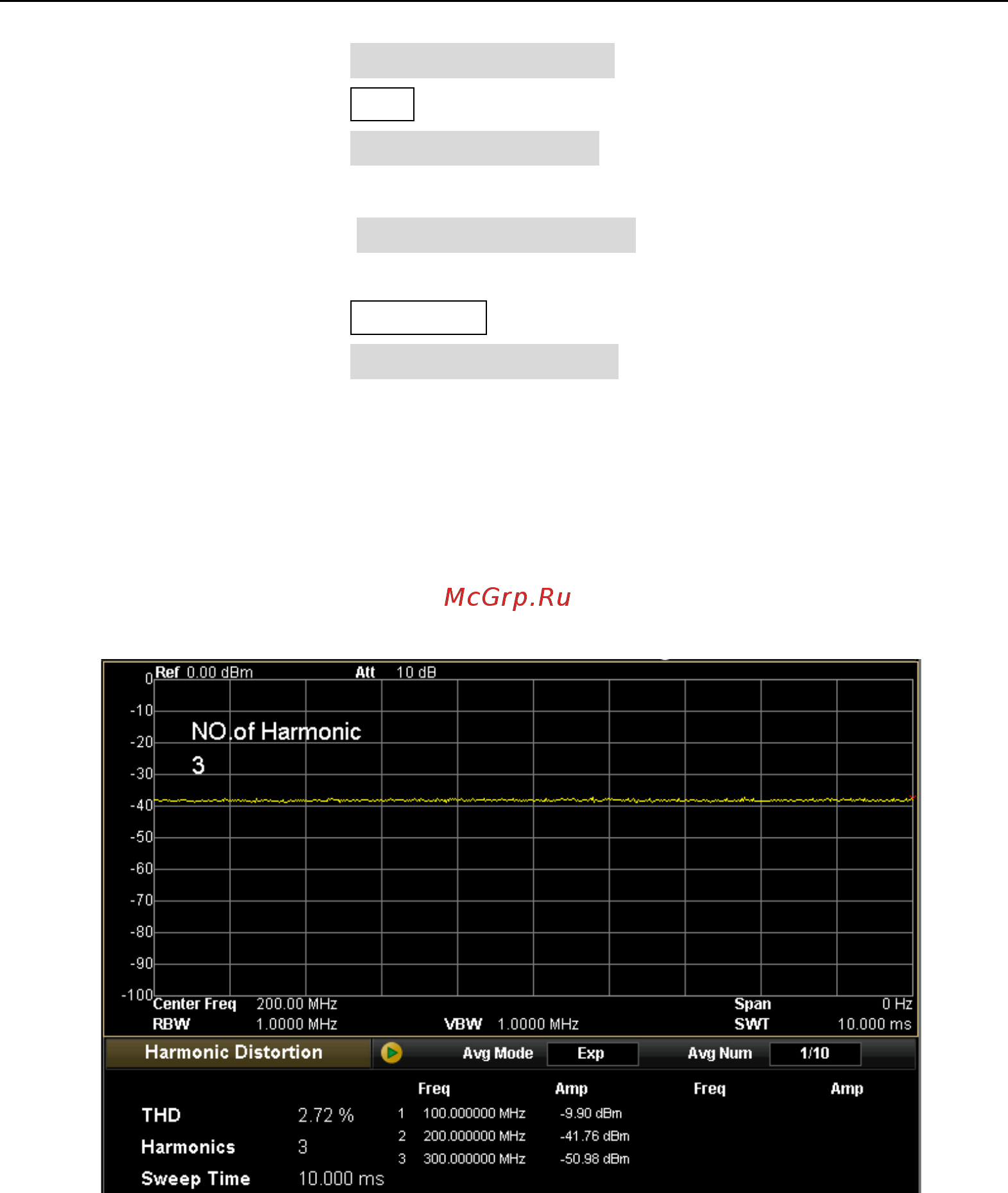

Рисунок 3-13Измерение гармонических искажений при помощи функции
высокоточных измерений
