RIGOL 1. Введение
28
Руководство пользователя DSA1000
измерения выберите МГц (MHz), и значение ширины сканирования станет 20
МГц.
6. Установка амплитуды
(1) Нажмите клавишу AMPT, в меню будет гореть надпись Опорный уровень, в
левом верхнем углу появятся параметры опорного уровня, и это будет
означать, что данная функция активна.
(2) Используя цифровую клавиатуру, ручку управления и клавиши направления,
установите значение уровня.
(3) При необходимости можно изменить значение опорного уровня ручкой
управления, что заставит сигнал в пиковом значении приблизиться к верхней
границе рамки.
После проведения вышеописанных процедур на дисплее можно будет наблюдать
кривую частоты 50 Гц.
7. Чтение величин измерения
С помощью курсорных измерений можно прочитать значения величины частоты и
амплитуды кривой спектра. Для этого нажмитеMarkerВыбор маркера1.
Маркер 1 станет активным. Затем установите частоту маркера – 50 МГц, и в
правом верхнем углу экрана появятся значения амплитуды и частоты маркера.

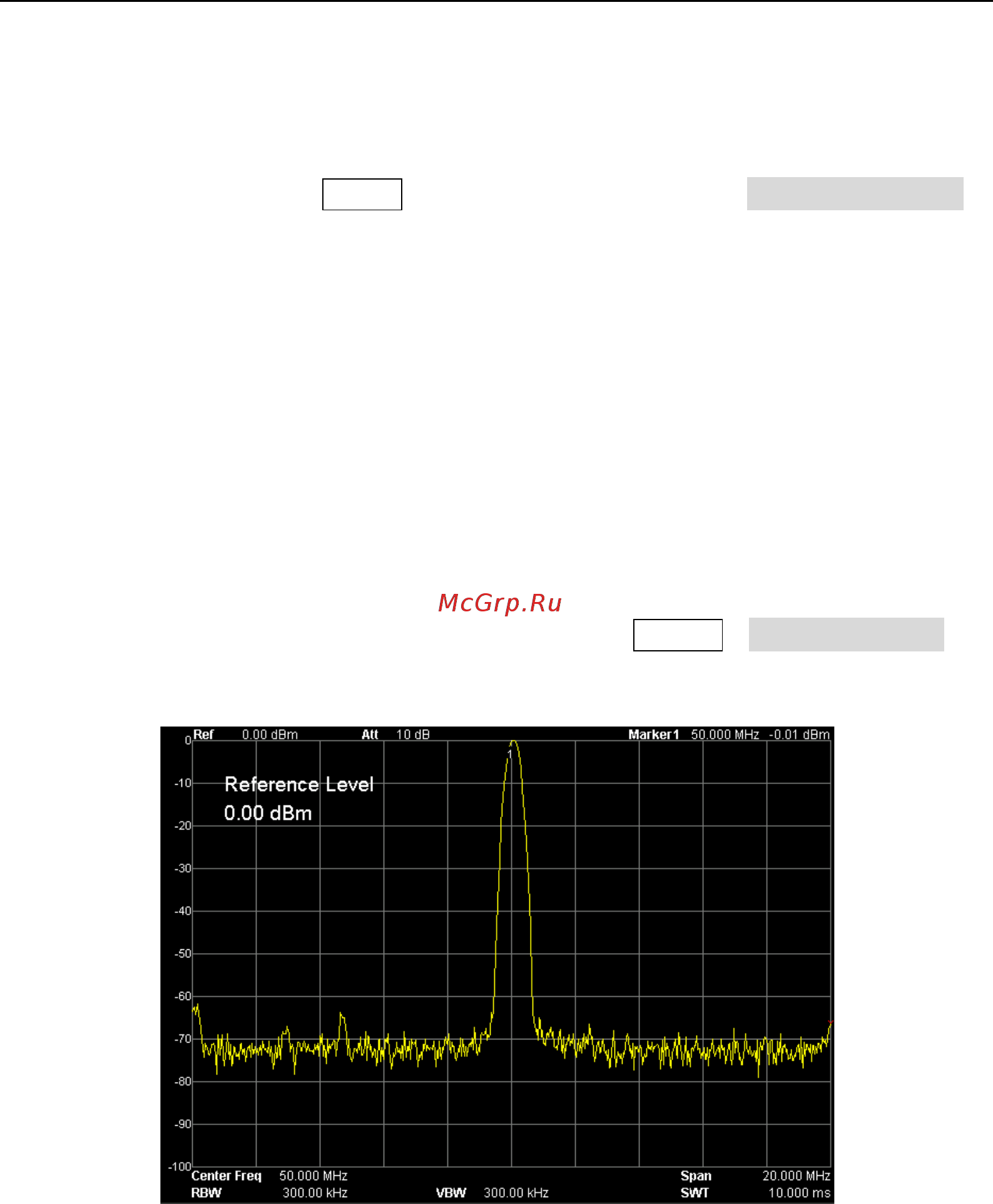

Рисунок 1-24Результат измерения
Содержание
- Анализатор спектра 1
- Май 2012г rigol technologies inc 1
- Руководство пользователя 1
- Серийdsa1000 1
- Гарантии и необходимая к ознакомлению информация 3
- Общие положения техники безопасности 4
- Термины и символы связанные с безопасностью 7
- Анализатор спектра серии dsa1000 8
- Краткое описание 8
- Краткое содержание 9
- Оглавление 10
- Указатель рисунков 14
- Указатель таблиц 17
- Введение 19
- Лицевая панель 20
- Функциональные клавиши лицевой панели 21
- Осуществляет печать либо сохранение интерфейса 23
- Примечания данная функция доступна в модели dsa1030 tg данная функция доступна в моделях dsa1030 dsa1030 tg 23
- Устанавливает параметры печати 23
- Подсветка клавиш лицевой панели 24
- Разъемы на лицевой панели 25
- Задняя панель 27
- Общая проверка прибора 30
- Подготовка к использованию 30
- Регулировка опорных ножек 31
- Снятие защитной крышки 31
- Использование аккумулятора 32
- Подключение к источнику переменного тока 32
- Подключение к источнику питания 32
- Автокалибровка 33
- Включение прибора 33
- Использование замка 33
- Замена предохранителя 34
- Зарядка аккумулятора 34
- Пользовательский интерфейс 36
- Примечание данная функция опционально доступна в моделях dsa1030 dsa1030 tg 39
- Тип и состояние кривой спектра math 39
- Тип кривой спектра a b a c a c состояние кривой спектра во время включения используются зеленые обозначения одного цвета с цветом кривой спектра при выключении обозначения серые 39
- Работа с меню 40
- Ввод параметров 42
- Цифровая клавиатура 42
- Клавиши направления 43
- Ручка регулировки 43
- Простые измерения 45
- Программное обеспечение ultra spectrum 47
- Система онлайн помощи 47
- Функции лицевой панели 49
- Базовые настройки 50
- Центральная частота 50
- Конечная частота 51
- Начальная частота 51
- Шаг значения центральной частоты 52
- Отслеживание прохождения сигнала 53
- Пиковое значение центральная частота 54
- Центральная частота 54
- Центральная частота шаг значения 55
- Шаг значения 55
- Настройки канала 56
- Полная ширина сканирования 57
- Сканирование частоты 57
- Нулевая ширина сканирования 58
- Прошлая ширина сканирования 58
- Увеличение 58
- Уменьшение 58
- Автоматическая установка шкалы 59
- L a a l 60
- Входное ослабление 60
- Опорный уровень 60
- Деление шкалы 61
- Тип шкалы 61
- R volts watts 62
- V volts v b m 1 10 log 20 m d 62
- W r volts b 001 1 log 10 m d 62
- Единицы измерения по оси y 62
- Отклонение уровня 62
- Автоматический диапазон 63
- Корректировка амплитуды 64
- Предусиление 64
- Входное сопротивление 66
- Максимальное смешение частот 66
- Коэффициент разрешения по полосе пропускания 67
- Настройка развертки 67
- Полоса частот видеосигнала 67
- Отношение коэффициентов 68
- Автоматическая установка времени развертки 69
- Время развертки 69
- Тип развертки 69
- Количество разверток 70
- Установка данных 70
- Ширина сканирования коэффициент разрешения по полосе ширина полосы видеосигнала способ детектирования средних значений а также значение центральной частоты 71
- Auto tune 72
- Настройки запуска 73
- Тип запуска 73
- Single 74
- Continue 75
- Detector 76
- Установка функций 76
- Выборочное детектирование 77
- Отрицательное пиковое значение 77
- Положительное пиковое значение 77
- Среднее значение напряжения 77
- Среднеквадратичное значение показателя 77
- Стандартное детектирование 77
- Выбор кривой спектра 79
- Тип кривой спектра 79
- Количество средних значений 80
- Математические операции 80
- Полное удаление 81
- Демодуляция 82
- Установка модуляции 82
- Source доступна только в модели dsa1030 tg 84
- Амплитуда сигнала 84
- Источник отслеживания 84
- Отклонение амплитуды 84
- Диапазон амплитуды 85
- Развертка мощности 85
- Нормализация 86
- Отклонение частоты 86
- Высокоточные измерения опционально в моделях dsa1030 dsa1030 tg 89
- Функции измерений 89
- Повтор 90
- Пауза 91
- Продолжение 91
- Режим измерения 91
- Meas setup 92
- Мощность временного интервала 92
- Мощность соседних каналов 94
- Мощность канала 97
- Занимаемая полоса 99
- Ширина полосы передачи 102
- Отношение несущей к шуму 105
- Искажения гармоники 108
- Интермодуляционные искажения третьего порядка 110
- Тест прошел не прошел 112
- Marker 114
- Выбор маркера 114
- Курсорные измерения 114
- Норма 115
- Разница значение расхождений 115
- Разница маркеров пара значений расхождений 116
- Выключение 117
- Интервал маркеров пара промежутка 117
- Маркированная линия спектра 117
- Считывание данных 117
- Таблица маркеров 118
- Закрывает все открытые маркеры и их соответствующие функции 119
- Полное отключение 119
- Рисунок 2 25изображение таблицы маркеров 119
- Marker 120
- Конечная частота 120
- Маркер конечная частота 120
- Маркер начальная частота 120
- Маркер центральная частота 120
- Маркер шаг 120
- Начальная частота 120
- Центральная частота 120
- Шаг 120
- Маркер δ развертка 121
- Маркер δ центральная частота 121
- Маркер опорный уровень 121
- Опорный уровень 121
- Развертка 121
- Центральная частота 121
- Marker fctn 122
- N db полоса 122
- Выбор маркера 122
- Маркер шума 122
- Выключение 123
- Счет частоты 123
- Левое пиковое значение 125
- Многофункциональный поиск 125
- Непрерывный поиск 125
- Поиск минимального значения 125
- Правое пиковое значение 125
- Следующее пиковое значение 125
- Параметр поиска 126
- Таблица пиковых значений 127
- L peak 128
- R peak 128
- Language 129
- System 129
- Калибровка 129
- Сброс 129
- Системные функции 129
- Настройки разъема 130
- Источник опорного сигнала 131
- Источник питания пробника 131
- Информация 132
- Параметры сопряжения 132
- Предвыключатель 132
- Самопроверка 133
- Состояние 133
- Дата и время 134
- Серийный регистрационный номер 134
- Display 135
- Активная функциональная зона 135
- Отображаемая линия 135
- Удержание меню 135
- Яркость сетки 135
- Выбор стиля отображения 136
- Выключатель экрана 136
- Контроль яркости 136
- Скринсейвер 136
- Выключатель сообщений 137
- Preset 138
- Качество печати по умолчанию 142
- Количество экземпляров 1 142
- Печать даты выкл 142
- Тип изображения по умолчанию 142
- Цвет печати серый 142
- Storage 143
- Типы файлов 143
- Источник данных 144
- Обзор 144
- Открытие каталога 144
- Переименование 144
- Сворачивание каталога 144
- Сохранение 144
- Формат 144
- Чтение 144
- Копирование 145
- Расширение имени файла 145
- Создание каталога 145
- Удаление 145
- Управление дисками 145
- Обновление системы 146
- Print setup 147
- Дата печати 148
- Инверсия 148
- Качество печати 148
- Количество экземпляров 148
- Ориентация страницы 148
- Отмена печати 148
- Печать 148
- Продолжение печати 148
- Формат страницы 148
- Цвет печати 148
- Типы изображений 149
- Контроль экрана 151
- Полноэкранный режим 151
- Следующее окно 151
- Масштабирование 152
- Примеры измерений 153
- Измерение синусоидального сигнала 154
- Рисунок 3 1результат измерения синусоидального сигнала 155
- Измерение частоты сигнала частотомером 156
- Измерение модулированного сигнала ам 158
- Измерение фазового шума 161
- Рисунок 3 4результат измерения фазового шума 162
- Измерение полосы пропускания n db 163
- Рисунок 3 5результат измерения полосы ndb 164
- Измерение мощности временного интервала 165
- Рисунок 3 6результат измерения мощности временного интервала 166
- Измерение мощности соседних каналов 167
- Рисунок 3 7результат измерения мощности соседних каналов 168
- Измерение мощности канала 169
- Измерение занимаемой ширины полосы 171
- Измерение ширины полосы передачи 173
- Рисунок 3 10результат измерения ширины полосы передачи 174
- Измерение отношения несущей к шуму 175
- Рисунок 3 11результат измерения отношения несущей к шуму 176
- Измерение искажения гармоники 177
- Измерение интермодуляционного искажения третьего порядка 180
- Тест прошел не прошел 183
- 4 включения выключателя теста 184
- Нажмите клавишу meas setup 184
- Нажмите клавишу выключатель теста выберите включить 184
- Нажмите клавишу предел выберите верхний 184
- Нажмите клавишу предел выберите нижний 184
- Рисунок 3 16тест прошел не прошел 184
- Считывание результата измерения результат измерения составляет количество прохождений 151 коэффициент прохождения теста 100 как показано на рисунке ниже 184
- Калибровка амплитуды 185
- Рисунок 3 17калибровка амплитуды 186
- Применение источника отслеживания в модели dsa1030 tg 187
- Удаленное управление 189
- Управление через usb разъем 190
- Управление через lan разъем 192
- Управление через модуль gpib 195
- Неполадки и их устранение 197
- Обнаружение основных неполадок 197
- Перечень сообщений 199
- Информационные сообщения 201
- Командные ошибки 203
- Сообщения об ошибке 203
- Ошибки выполнения 207
- Специфические ошибки оборудования 209
- Ошибки запроса 213
- Сообщения о состоянии 214
- Технические параметры 215
- Технические показатели 216
- Частота 216
- Амплитуда 217
- Вход выход 220
- Запуск триггер 220
- Источник отслеживания 220
- Развертка 220
- Стандартные технические параметры 221
- Схемы выполнения основных функций меню 223
- Примечание пункт меню предусилитель используется в модели dsa1030 dsa1030 tg 224
- Detector 227
- Display 228
- Marker 230
- Marker fctn 231
- Marker 232
- Meas setup 234
- T power 234
- Channel power 235
- C n ratio 237
- Harmonics dist 237
- Pass fail 238
- Print setup 240
- Storage 242
- System 244
- Source применяется в модели dsa1030 tg 248
- Приложение a опции и приложения 251
- Приложения 251
- Приложение b сервисное обслуживание 252
- Приложение c чистка и уход 253
- Указатель 255
Похожие устройства
- Bruno Sohnle 17-33053-261 Инструкция по эксплуатации
- Rigol DSA1030A-TG Инструкция по эксплуатации(ENG)
- Bruno Sohnle 17-33072-131 Инструкция по эксплуатации
- Bruno Sohnle 17-33072-931 Инструкция по эксплуатации
- Bruno Sohnle 17-33085-971 Инструкция по эксплуатации
- Bruno Sohnle 17-33092-241 Инструкция по эксплуатации
- Bruno Sohnle 17-33136-242MB Инструкция по эксплуатации
- Bruno Sohnle 17-33192-261 Инструкция по эксплуатации
- Rigol DG4062 Инструкция по эксплуатации(ENG)
- Bruno Sohnle 17-53084-241 Инструкция по эксплуатации
- Rigol DG4102 Инструкция по эксплуатации(ENG)
- Bruno Sohnle 17-53084-741 Инструкция по эксплуатации
- Bruno Sohnle 17-53172-290 Инструкция по эксплуатации
- Rigol DG4162 Инструкция по эксплуатации(ENG)
- Rigol DG4202 Инструкция по эксплуатации(ENG)
- Rigol DM3058 Инструкция по эксплуатации(ENG)
- Rigol DM3058E Инструкция по эксплуатации(ENG)
- Bruno Sohnle 17-63073-745 Инструкция по эксплуатации
- Bruno Sohnle 17-63074-245 Инструкция по эксплуатации
- Bruno Sohnle 17-63117-745 Инструкция по эксплуатации
