Программирование
98 Руководство по эксплуатации 867-M PREMIUM - 02.0 - 05/2017

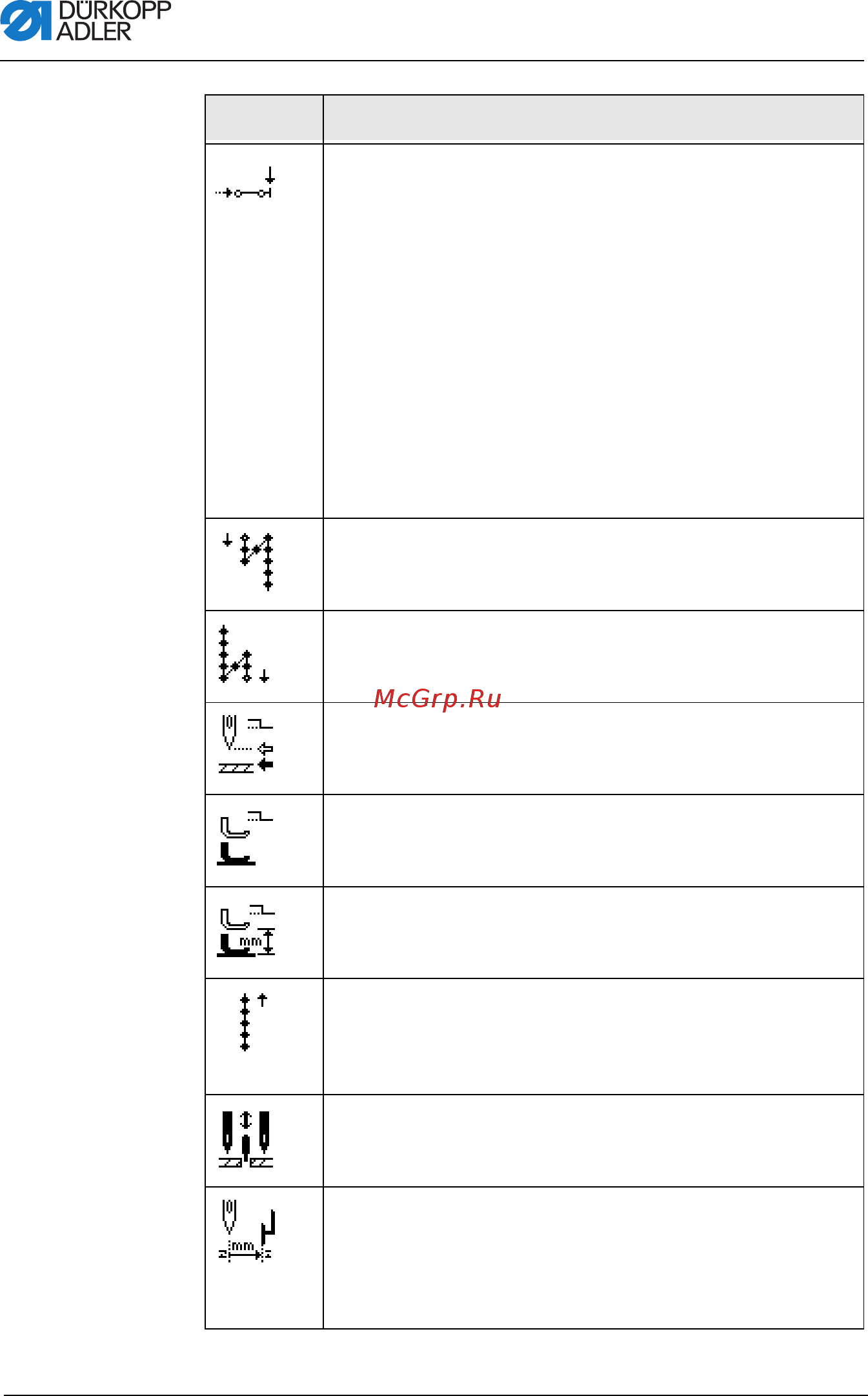

Seg.End Modes (Сегмент закончен. Режимы)
Настройка, которая определяет действие при
переключении из одного отрезка шва на следующий.
• Stop (Останов)
Останов процесса шитья — если OFF (Выкл.):
следующая настройка невозможна, плавающее
переключение между отрезками строчки
если ON (ВКЛ.):
• Thread Trim (Обрезание нити)— Обрезание нити
• Needle Up (Игла вверху)— Положение иглы
• Foot Lifted (Прижимные лапки подняты)—
Подъем прижимных лапок
• FL height (Вы
сота подъема прижимных лапок)—
Высота подъема прижимных лапок
Start Tack (Начальная закрепка)
Начальная закрепка, настройка по аналогии с ручным
режимом, с.65.
End Tack (Конечная закрепка)
Конечная закрепка, настройка по аналогии с ручным
режимом, с.68.
Needle Up (Игла вверху)
Положение иглы при останове процесса шитья в
отрезке шва.
Foot lifted (Прижимные лапки подняты)
Положение пр
ижимных лапок при останове процесса
шитья в отрезке шва.
FL height (Высота подъема прижимных лапок)
Высота подъема прижимных лапок при останове
процесса шитья в отрезке шва.
Backwards (Обратные стежки)
Обратные стежки, при активации параметра
выполняется прострачивание отрезка в обратную
сторону.
Center Guide (Центральная направляющая)
Центральная направляющая шва (только для
двухигольных машин)
Edge Guide (Т
каненаправитель)
• Gap (Зазор)
Тканенаправитель (если таковой имеется), значение
для расстояния между иглой и кромкой материала,
настройка по аналогии с ручным режимом, с.75.
Символ Описание
