Управление
44 Руководство по эксплуатации 867-M PREMIUM - 02.0 - 05/2017
Информация
Если требуется максимальное количество нити, то необходимо
поднять пружину нитепритягивателя на 0,5 мм из нижнего
конечного положения. Это требуется в случае, когда петля верх-
ней нити проходит через максимальный диаметр челнока.
4.10 Подъем прижимных лапок

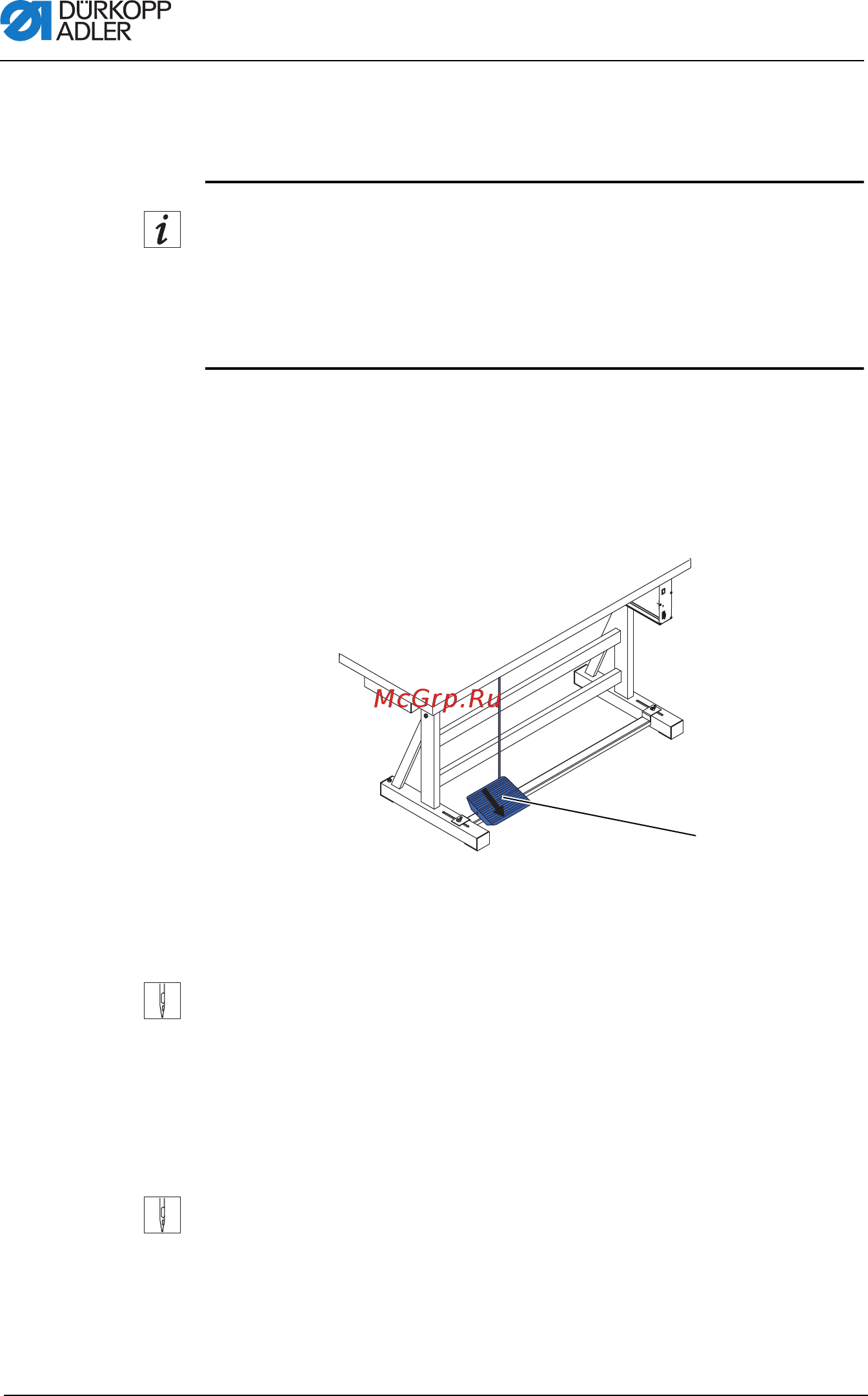

Pис. 25. Подъем прижимных лапок
Порядок подъема прижимных лапок
1. Нажмите педаль (1) наполовину в направлении к себе.
Машина останавливается, прижимные лапки
поднимаются.
Прижимные лапки остаются вверху до тех пор, пока
педаль будет наполовину нажата в направлении к себе.
ИЛИ
1. Прижмите педаль (1) полностью к полу в направлении
ксебе.
Активируется нитеобрезатель, прижимные лапки
поднимаются.
(1) - Педаль
①
