Управление
50 Руководство по эксплуатации 867-M PREMIUM - 02.0 - 05/2017
4.14 Шитье

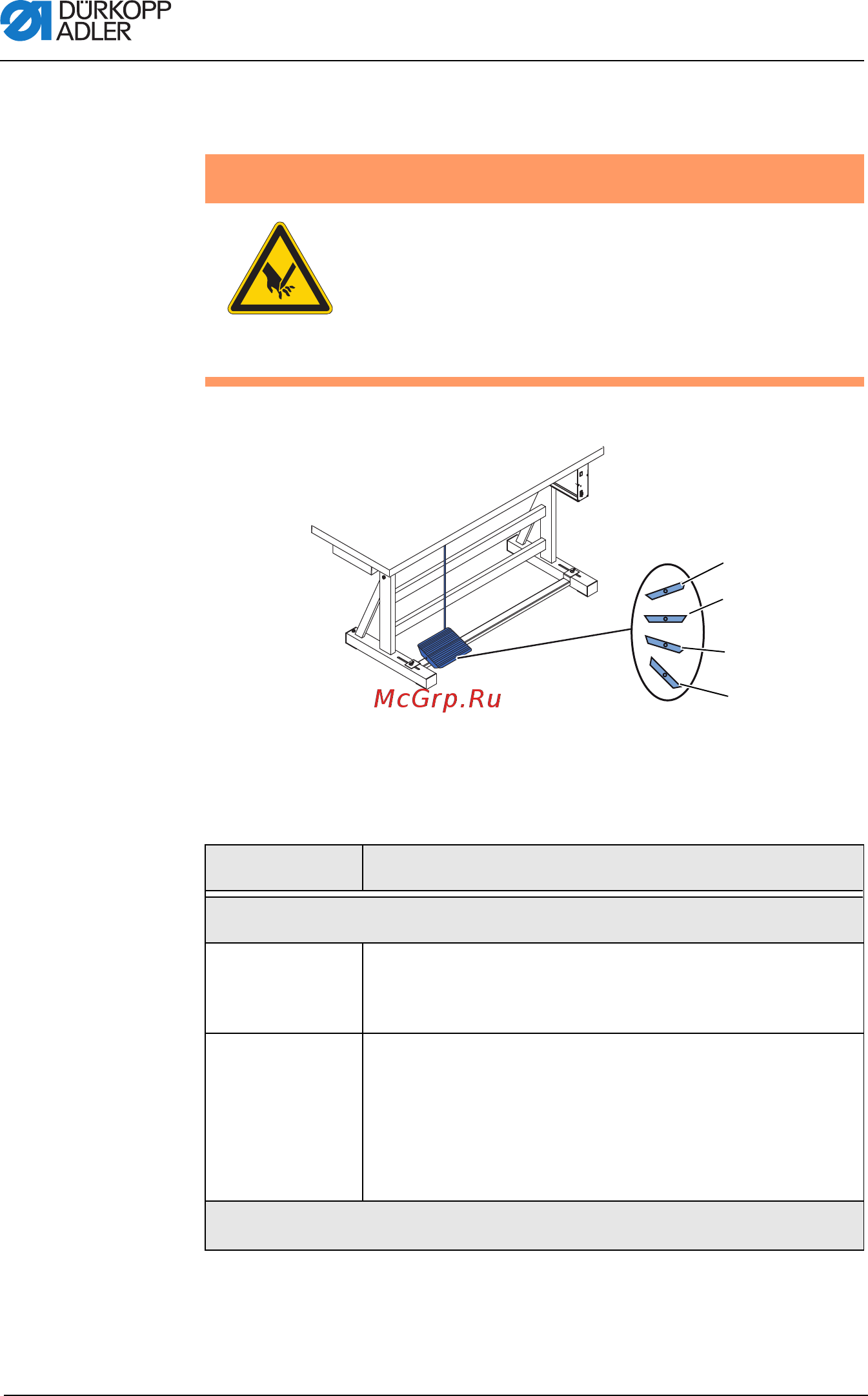

Pис. 30. Шитье
Педаль запускает процесс шитья и управляет им.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмирования иглой при
случайном начале шитья!
Опасность проколов.
Не разрешается нажимать педаль, если
пальцы находятся в зоне острия иглы.
(1) - Положение +1
(2) - Положение 0
(3) - Положение -1
(4) - Положение -2
Состояние Процессы
Перед запуском процесса шитья
Исходное
положение
• Педаль в нейтральном положении (положение 0)
Машина не работает.
Игла вверху. Прижимные лапки внизу.
Размещение
материала
• Нажмите педаль наполовину к себе (положение -
1).
Прижимные лапки поднимаются.
• Разместите материал.
• Отпустите педаль.
Прижимные лапки опускаются на материал.
В начале шва
①
②
③
④
