Durkopp Adler 867-290040-70 M [25/160] Для одноигольных швейных машин
![Durkopp Adler 867-290040-70 M [25/160] Для одноигольных швейных машин](/views2/1498943/page25/bg19.png)
Управление
Руководство по эксплуатации 867-M PREMIUM - 02.0 - 05/2017 23
4.4.1 Для одноигольных швейных машин

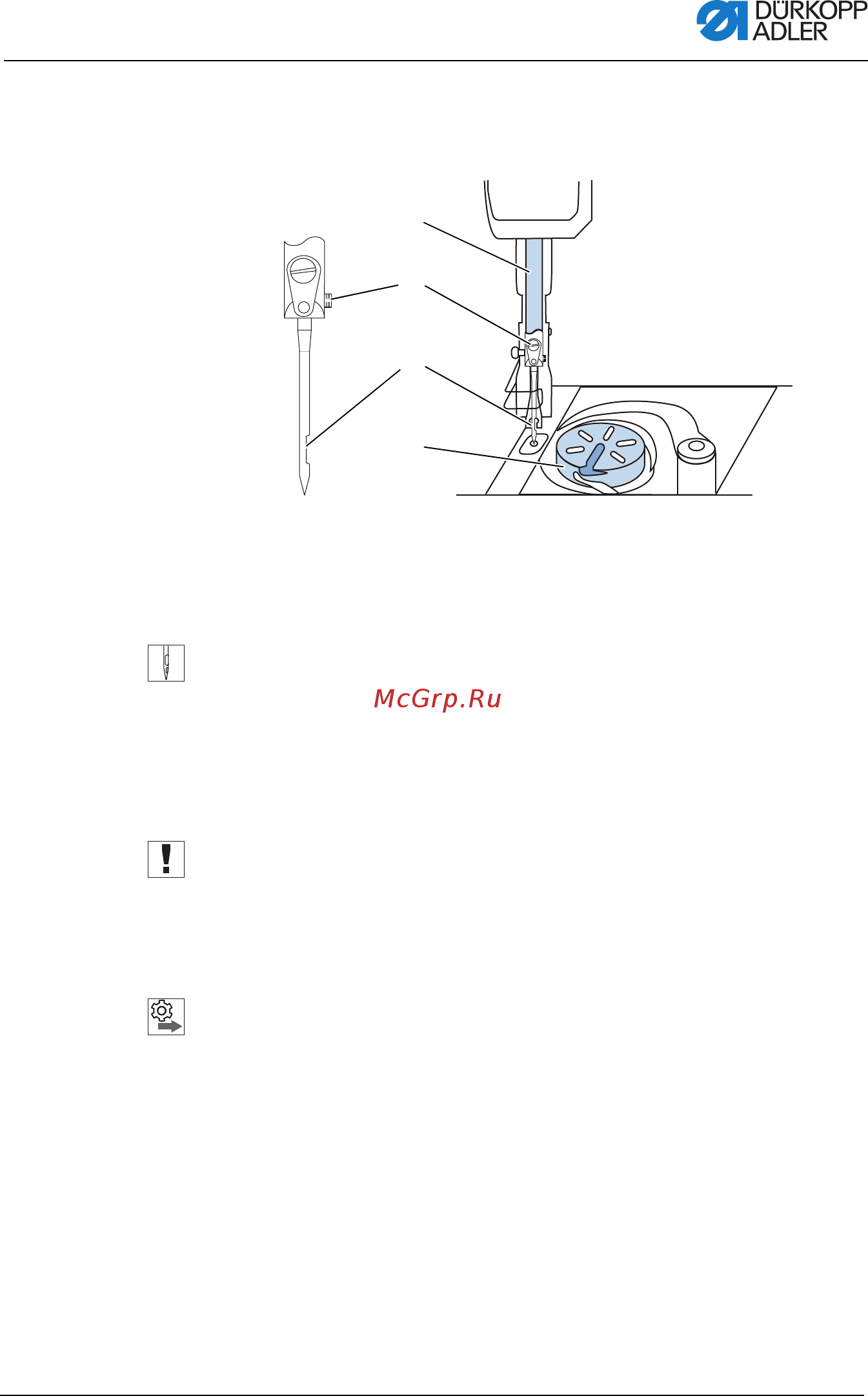

Pис. 4. Вставка или замена иглы
Порядок замены иглы в одноигольной швейной машине
1. Вращайте маховик до тех пор, пока игловодитель (1) не
достигнет верхнего конечного положения.
2. Отверните винт (2).
3. Извлеките иглу, потянув вниз.
4. Вставьте новую иглу до упора в отверстие игловодителя (1).
Важно!
Выровняйте иглу таким образом, чтобы выемка иглы (3) указы-
вала на челнок (4).
5. Заверните винт (2).
Последовательность
После замены иг
лы на иглу другой толщины следует скоррек-
тировать расстояние от челнока до иглы ( Руководство по
сервисному обслуживанию).
(1) - Игловодитель
(2) - Винт
(3) - Выемка у иглы
(4) - Челнок
①
②
③
④
