Управление
Руководство по эксплуатации 867-M PREMIUM - 02.0 - 05/2017 33
13. Проведите нить по часовой стрелке вокруг регулятора
натяжения нити (14).
14. Проведите нить под нитенаправителем (11) по часовой
стрелке к пружине нитепритягивателя (5).
15. Поднимите с помощью нити рычаг нитепритягивателя (6).
16. Протяните нить под острием пружины (4).
Заправка верхних нитей на регуляторе натяжения
верхней нити

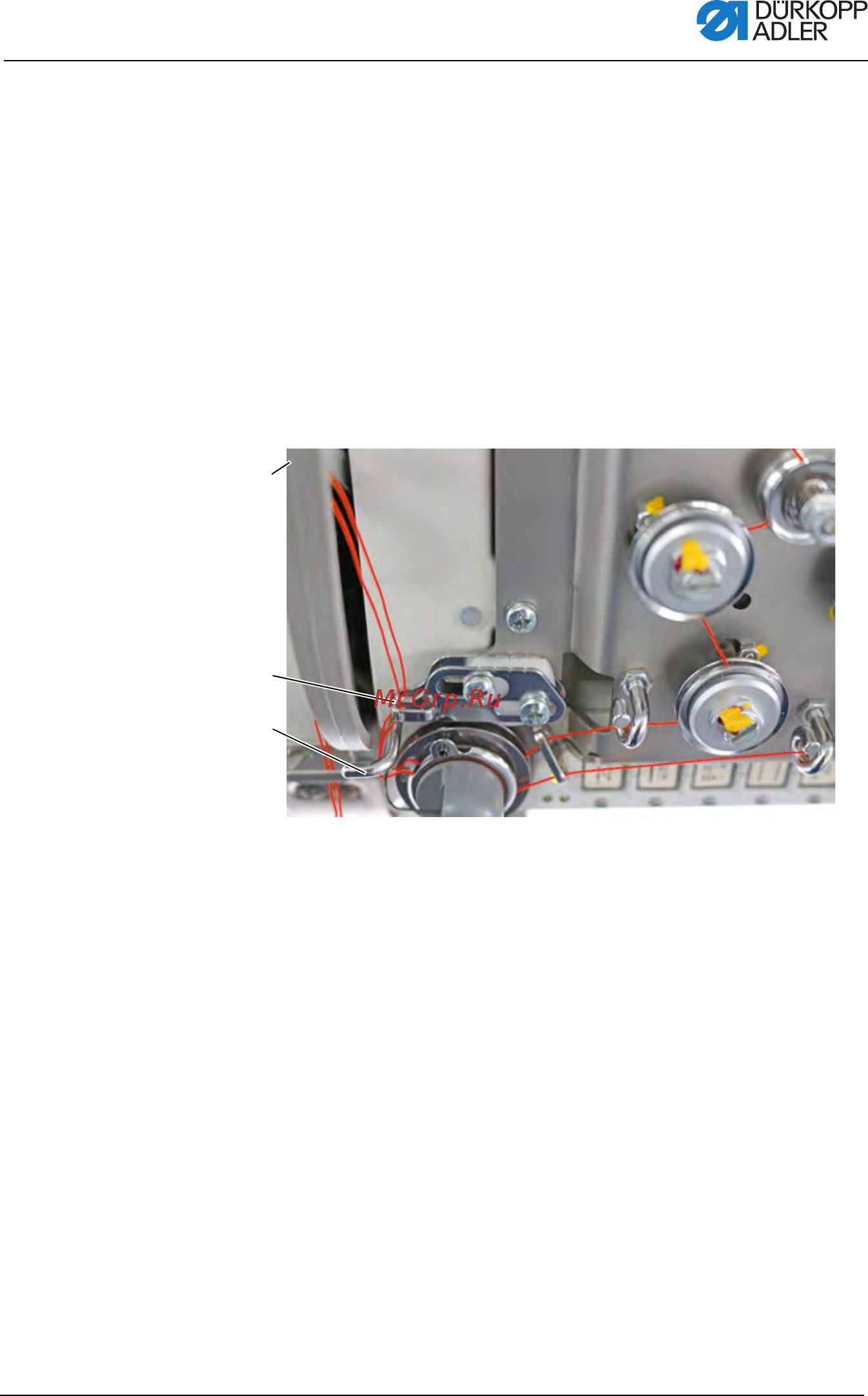

Pис. 13. Заправка верхней нити (двухигольная швейная машина) (4)
17. Проведите правую нить под крючком (17).
18. Проведите левую нить под крючком (17).
19. Заправьте правую нить снизу в переднее отверстие на
регуляторе натяжения верхней нити (16).
20. Заправьте левую нить снизу в заднее отверстие на регу-
ляторе натяжения верхней нити (16).
21. Заправьте правую нить справа в нижнее отверстие на
нитепритягивателе (15).
22. Заправьте левую нить справа в ве
рхнее отверстие на
нитепритягивателе (15).
(15)- Нитепритягиватель (не виден)
(16)- Регулятор натяжения верхней нити
(17)- Крючок
⑯
⑰
⑮
