Управление
28 Руководство по эксплуатации 867-M PREMIUM - 02.0 - 05/2017

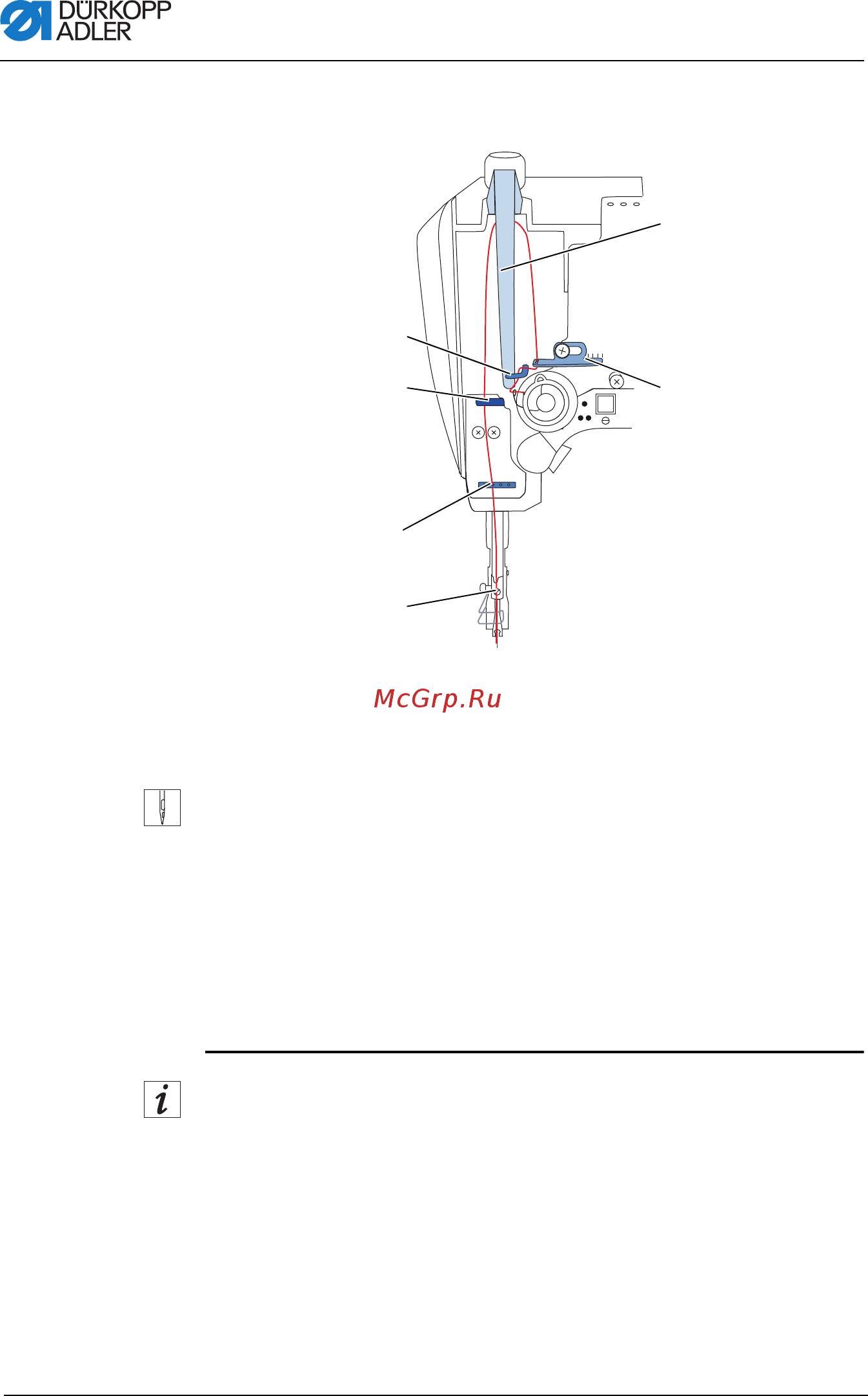

Pис. 8. Заправка верхней нити в иглу (одноигольная швейная
машина)(3)
10. Проведите нить под крючком (11).
11. Заправьте нить в направлении снизу вверх в отверстие
на регуляторе натяжения верхней нити (15).
12. Заправьте нить справа налево в нитепритягиватель (16).
13. Заправьте нить в верхний нитенаправитель (12).
14. Заправьте нить в отверстие нижнего
нитенаправителя (13).
Для машин с зажимом для нитей (опция)
15. Заправьте нить в левое отверстие нитенаправителя над
зажимом для нитей.
16. Заправьте нить в левое отверстие нитенаправителя под
зажимом для нитей.
(11)- Крючок
(12)- Верхний нитенаправитель
(13)- Нижний нитенаправитель
(14)- Нитенаправитель
(15)- Регулятор натяжения
верхней нити
(16)- Нитепритягиватель
+
1234
⑪
⑫
⑬
⑭
⑯
⑮
